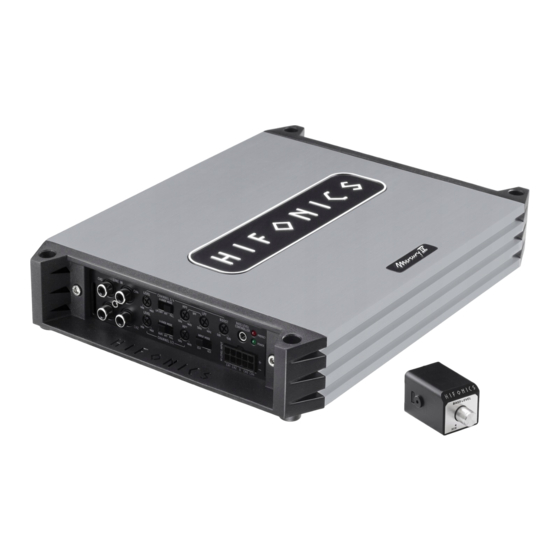

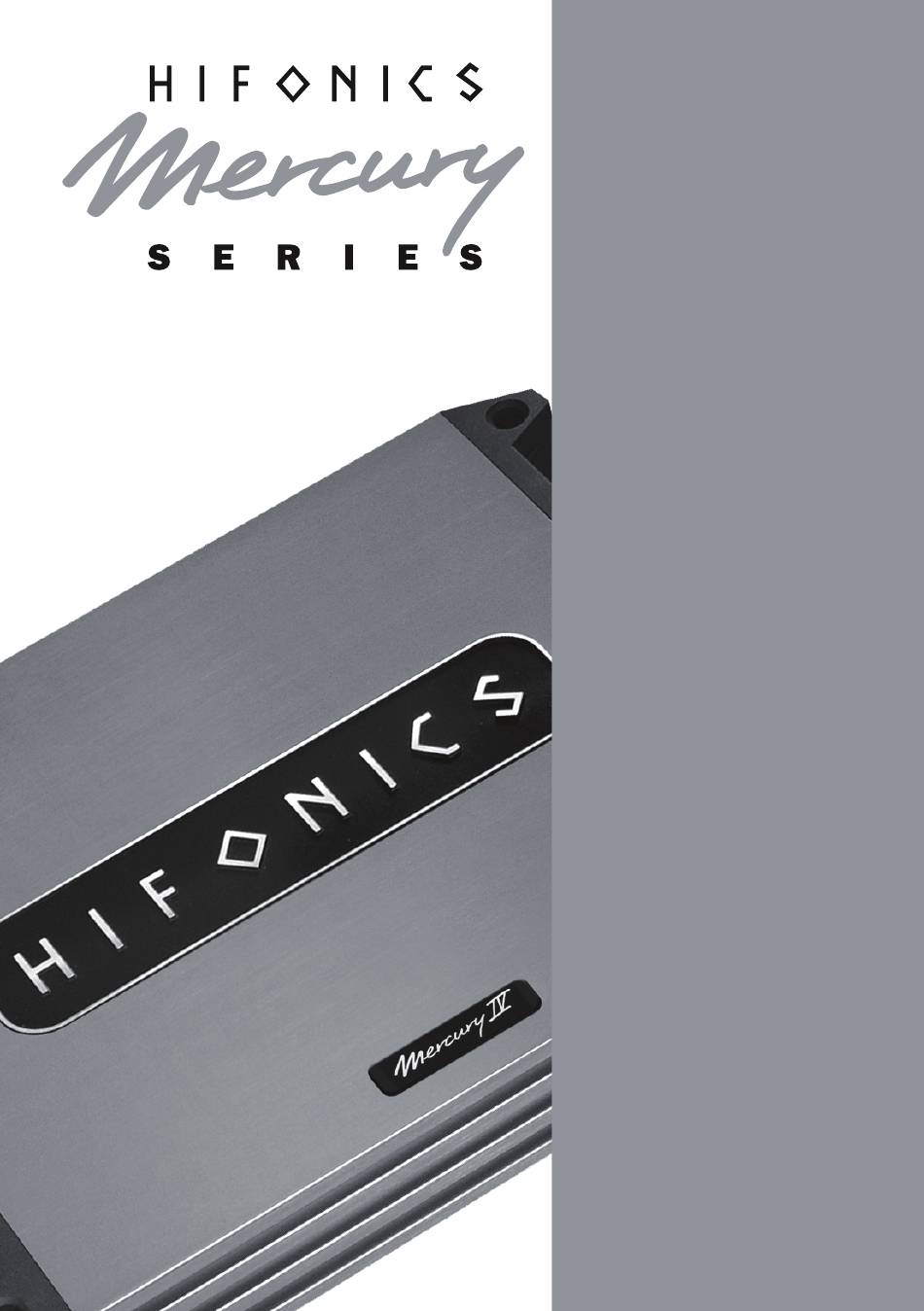

- Page 1 BEDIENUNGSANLEITUNG USER’S MANUAL ANALOG CLASS A/B 4-CHANNEL AMPLIFIER MERCURY IV...
- Page 2 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
- Page 3 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.
-
Page 4: Technische Daten
DEUTSCH TECHNISCHE DATEN Modellbezeichnung MERCURY IV Kanäle Schaltung Analog Class A/B AUSGANGSLEISTUNG RMS @ 14,4 V Watt @ 4 Ohm 4 x 85 Watt @ 2 Ohm 4 x 125 Watt @ 4 Ohm gebrückt 2 x 250 Lautsprecherimpedanz 2 - 8 Ohm Frequenzgang –3dB 3 - 40000 Hz Dämpfungsfaktor... -
Page 5: Bestimmungsgemässer Gebrauch
DEUTSCH BESTIMMUNGSGEMÄSSER GEBRAUCH Dieses Produkt ist nur für den Gebrauch in einem Fahrzeug mit 12 Volt Bordspannung und negativer Masse konzipiert und fungiert als Verstärker von Audiosignalen. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes. MECHANISCHE INSTALLATION •... -
Page 6: Elektrische Anschlüsse
DEUTSCH ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den passenden Sicherungswert der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. - Page 7 DEUTSCH GERÄTESICHERUNG Der Verstärker besitzt prinzipbedingt keine interne Gerätesicherung. Verwenden Sie daher die im Lieferumfang enthaltene Sicherung (60 A) samt Halterung und installieren diese in das Stromkabel nahe des 12 Volt Anschlusses des Verstärkers. Der Abstand zwischen Sicherung und Verstärker sollte nicht mehr als 30 cm betragen.
- Page 8 DEUTSCH FUNKTIONSBESCHREIBUNG 7 8 10 11 12 13 14 7 9 10 15 LINE IN Die LINE IN Cinch-Eingänge (Niederpegel) dienen zur Ansteuerung mittels Cinch-Audiokabel. Schlie- ßen Sie die Anschlüsse entsprechend an den Cinch-Vorverstärker-Ausgängen des Steuergeräts an. LEVEL Diese Regler bestimmen die Eingangsempfindlichkeit am jeweiligen Kanalpaar, um das eingehende Signal vom Steuergerät anzupassen.
- Page 9 DEUTSCH BASS LEVEL CONTROLLER Dieser Anschluss ist zum Anschliessen des Kabels der im Lieferumfang enthaltenen Basspegel-Fern- bedienung. Mit dieser kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörige Kabel. Die Basspegel-Fernbe- dienung funktioniert nur in der Betriebsart LPF/BPF (Tiefpass-/Bandpass-Modus) auf dem Kanalpaar CHANNEL 3/4, im Modus DUPE auch auf Kanalpaar CHANNEL 1/2.
- Page 10 DEUTSCH ANWENDUNGSBEISPIEL A HPF od. FULL HPF od. FULL Belegung Steuergerät Verstärker Cinch Cinch Ausgänge Eingänge 4 - 8 Ω 4 - 8 Ω 4 - 8 Ω 4 - 8 Ω ANWENDUNGSBEISPIEL B LPF/BPF DUPE Belegung Steuergerät Verstärker Cinch Cinch Ausgänge Eingänge...
- Page 11 DEUTSCH ANWENDUNGSBEISPIEL C LPF/BPF HPF od. FULL Belegung Steuergerät Verstärker Cinch Cinch Ausgänge Eingänge 2 - 8 Ω 4 - 8 Ω gebrückt RL/SUB OUT 4 - 8 Ω RR/SUB OUT ANWENDUNGSBEISPIEL D AUTOM. EINSCHALTFUNKTION In diesem Anwendungsbeispiel wird die automatische Einschaltfunktion des HPF od.
-
Page 12: Fehlerbehebung
DEUTSCH FEHLERBEHEBUNG ACHTUNG Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Einzelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt... - Page 13 DEUTSCH DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Verstärker korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
- Page 14 DEUTSCH Elektro- und Elektronikgeräte – Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elek- tro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
- Page 15 DEUTSCH...
-
Page 16: Safety Instructions
ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING. - Page 17 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.
-
Page 18: Technical Specifications
ENGLISH TECHNICAL SPECIFICATIONS Model MERCURY IV Channels Circuit Analog Class A/B OUTPUT POWER RMS @ 14.4 V Watts @ 4 Ohms 4 x 85 Watts @ 2 Ohms 4 x 125 Watts @ 4 Ohms bridged 2 x 250 Loudspeaker Impedance 2 - 8 Ohms Frequency Range –3dB 3 - 44000 Hz... -
Page 19: Intended Use
ENGLISH INTENDED USE This product is only designed for use in a vehicle with 12 volt on-board voltage and negative ground and func- tions as an amplifier for audio signals. Any other use may lead to damage to the product or in the vicinity of the product. -
Page 20: Electrical Interconnection
ENGLISH ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure a sufficient profile section (refer to the table on the next page) and a suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. - Page 21 ENGLISH FUSE The amplifier inherently has no internal device fuse. Use the supplied fuse (60 A) with the fuse holder and install it in the power cable between the 12 Volt pole of the vehicle battery and next to the +12V terminal of the amplifier.
-
Page 22: Description Of Operation
ENGLISH DESCRIPTION OF OPERATION 7 8 10 11 12 13 14 7 9 10 15 LINE IN Connect the LINE IN RCA jacks with the head unit by using appropriate audio signal cables. LEVEL These controllers determine the input sensitivity on each channel pair, to adapt the incoming signal from the head unit. - Page 23 ENGLISH BASS LEVEL CONTROLLER This port is for connecting the cable of the included bass level remote controller. With this, the bass level can be e.g. be adjusted from the driver’s seat. Only use the supplied bass remote controller and the associated cable.
- Page 24 ENGLISH APPLICATION EXAMPLE A HPF or FULL HPF or FULL Assignment Head Unit Amplifier Outputs Inputs 4 - 8 Ω 4 - 8 Ω 4 - 8 Ω 4 - 8 Ω APPLICATION EXAMPLE B LPF/BPF DUPE Assignment Head Unit Amplifier Outputs Inputs...
- Page 25 ENGLISH APPLICATION EXAMPLE C LPF/BPF HPF or FULL Assignment Head Unit Amplifier Outputs Inputs 2 - 8 Ω 4 - 8 Ω bridged RL/SUB OUT 4 - 8 Ω RR/SUB OUT APPLICATION EXAMPLE D AUTO TURN ON In this application example, the auto- matic turn-on function of the amplifier HPF or is activated.
-
Page 26: Troubleshooting
ENGLISH TROUBLE SHOOTING CAUTION All instructions in this trouble shooting refer to the entire sound system and its individual compo- nents. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. NO FUNCTION / THE POWER LED IS NOT ILLUMINATED First check the fuse of the routed power cable on the vehicle battery The fuse is defective... - Page 27 ENGLISH THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the amplifier correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
- Page 28 ENGLISH TROUBLE SHOOTING DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal.
- Page 29 ENGLISH AMPLIFIER ACTIVATES THE PROTECTIVE CIRCUIT / THE PROTECT LED LIGHTS UP Check the following steps: Short circuit on the speaker cables • First disconnect all speaker cables from the amplifier. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines. With standard loudspeakers the value fluctuates between 3 and 5 ohms.
- Page 30 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.hifonics.de © Audio Design GmbH, All Rights Reserved...
