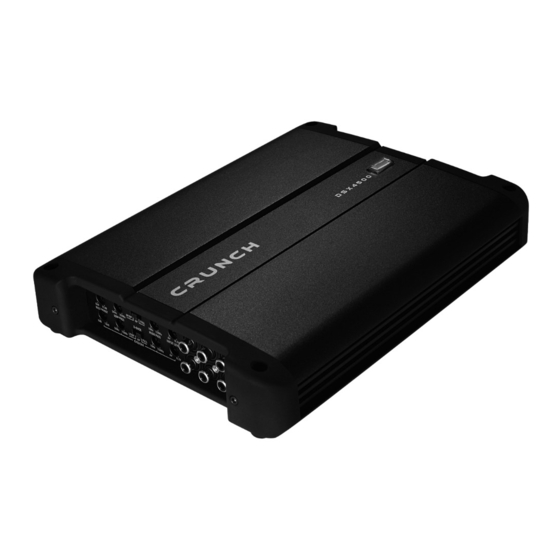

Audio Design CRUNCH DEFINITION DSX4500 Owner's Manual
  1. Manuals
  2. Brands
  3. Audio Design Manuals
  4. Amplifier
  5. CRUNCH DEFINITION DSX4500
  6. Owner's manual

Audio Design CRUNCH DEFINITION DSX4500 Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

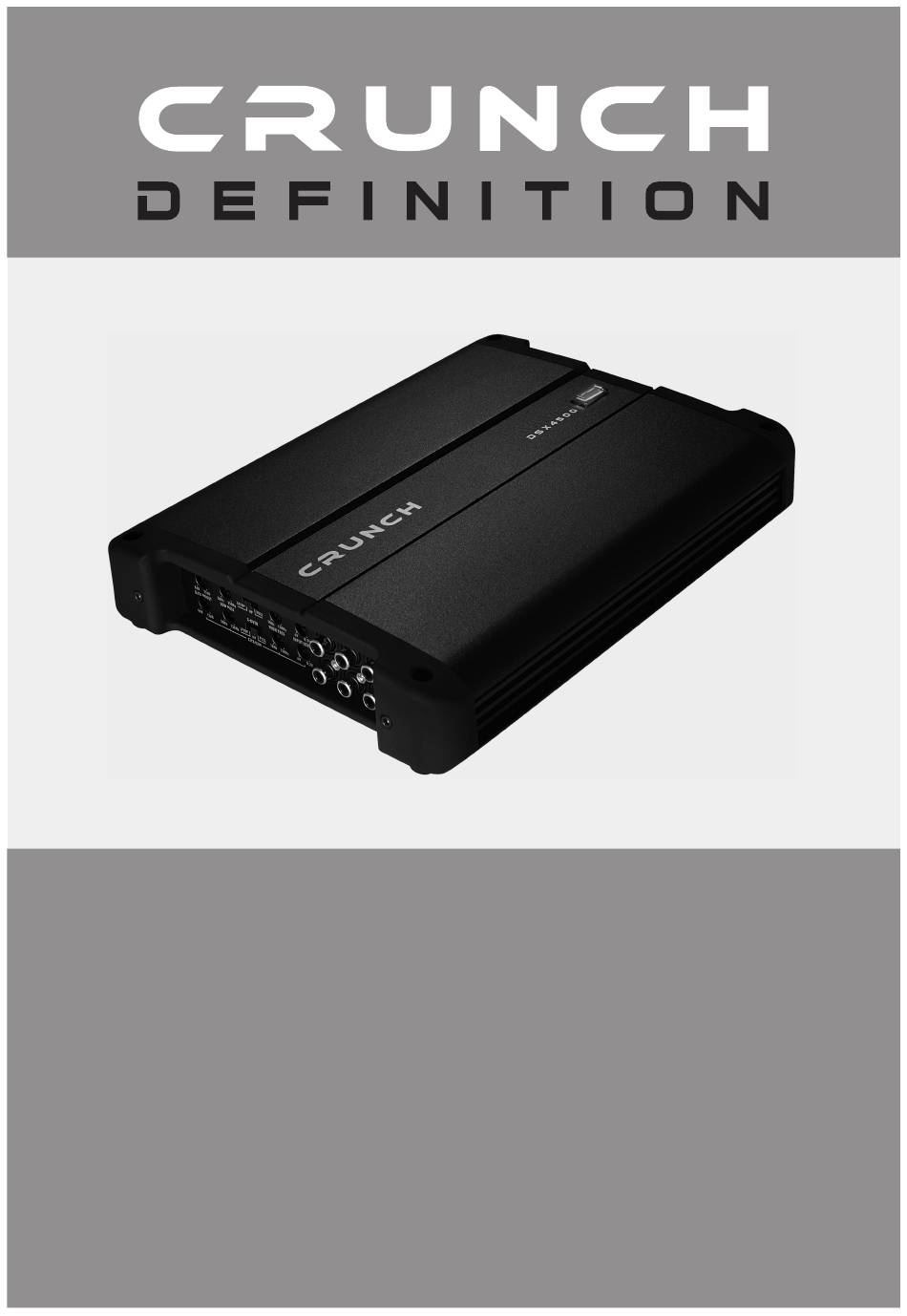

D S X 4 5 0 0
4 - C H A N N E L C L A S S A / B A M P L I F I E R
D S X 2 3 5 0
2 - C H A N N E L C L A S S A / B A M P L I F I E R
B E N U T Z E R H A N D B U C H
,
O W N E R
S
M A N U A L
V E R S . 1 . 1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CRUNCH DEFINITION DSX4500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Audio Design CRUNCH DEFINITION DSX4500

Summary of Contents for Audio Design CRUNCH DEFINITION DSX4500

  • Page 1 D S X 4 5 0 0 4 - C H A N N E L C L A S S A / B A M P L I F I E R D S X 2 3 5 0 2 - C H A N N E L C L A S S A / B A M P L I F I E R B E N U T Z E R H A N D B U C H O W N E R...

  • Page 2: Table Of Contents

    I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE 2-KANAL VERSTÄRKER Funktionen und Bedienelemente Anschlussbeispiel 2-Kanal-Modus: 1 x Stereo System (Front oder Rear) Anschlussbeispiel 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt 4-KANAL VERSTÄRKER Funktionen und Bedienelemente Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) und 1 x Stereo System (Rear)

  • Page 3: Sicherheitshinweise

    S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

  • Page 4: Installationshinweise

    I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B.
  • Page 5 I N S T A L L A T I O N S H I N W E I S E ELEKTRISCHE ANSCHLÜSSE BRIDGED FUSE POWER INPUT SPEAKER OUTPUT VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind.

  • Page 6: 2-Kanal Verstärker

    D S X 2 3 5 0 FUNKTIONEN UND BEDIENELEMENTE LINE INPUT OUTPUT BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 0dB 12dB 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO Der BASS BOOST-Regler regelt die Bassanhebung stufenlos von 0dB bis +12dB bei 45 Hz. Der LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.

  • Page 7: Anschlussbeispiel 2-Kanal-Modus: 1 X Stereo System (Front Oder Rear)

    D S X 2 3 5 0 ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Rearsystem Schalterstellung STEREO BRIDGED LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO 0dB 12dB POWER INPUT SPEAKER...

  • Page 8: Anschlussbeispiel 1-Kanal-Modus: 1 X Mono Subwoofer Gebrückt

    D S X 2 3 5 0 ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt Schalterstellung MONO BRIDGED LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO 0dB 12dB POWER INPUT SPEAKER...

  • Page 9: 4-Kanal Verstärker

    D S X 4 5 0 0 FUNKTIONEN UND BEDIENELEMENTE CH1/CH2 LINE INPUT OUTPUT BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL 12dB 30Hz 150Hz 10Hz 150Hz 0.2V BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL 12dB...

  • Page 10: Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) Und 1 X Stereo System (Rear)

    D S X 4 5 0 0 ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem Lautsprecher Lautsprecher Stereo Cinch-Audiokabel (FL/FR & RL/RR) vorne / links vorne / rechts vom Steuergerät mit LINE INPUT CH1 / CH2 2 – 8 Ohm 2 – 8 Ohm und CH3 / CH4 des Verstärkers verbinden Schalterstellung HP oder FULL BRIDGED...

  • Page 11: Anschlussbeispiel 2-Kanal-Modus: 2 X Mono Subwoofer Gebrückt

    D S X 4 5 0 0 ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt Subwoofer 1 4 – 8 Ohm Schalterstellung LP/BP BRIDGED BRIDGED CH1/CH2 LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL 10Hz 150Hz 0.2V 12dB 30Hz...

  • Page 12: Anschlussbeispiel 3-Kanal-Modus: Stereo System Und 1 X Mono Subwoofer Gebrückt

    D S X 4 5 0 0 ANSCHLUSSBEISPIEL: 3-Kanal-Modus Stereo System & Mono Subwoofer gebrückt Lautsprecher Lautsprecher vorne / links vorne / rechts 2 – 8 Ohm 2 – 8 Ohm Schalterstellung HP oder FULL BRIDGED BRIDGED CH1/CH2 LINE INPUT OUTPUT FUSE BASS BOOST...
  • Page 13 N O T I Z E N...

  • Page 14: Technische Daten

    T E C H N I S C H E D A T E N MODELLE DSX2350 DSX4500 KANÄLE SCHALTUNGSPRINZIP CLASS A/B CLASS A/B Analog Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 2 x 100 4 x 75 Watt an 2 Ohm 2 x 175 4 x 125...

  • Page 15: Fehlerbehebung

    F E H L E R B E H E B U N G STATUS LED & SCHUTZSCHALTUNG Die STATUS LED befindet sich auf der Oberseite des Verstärkers neben der Modellnummer. STATUS LED 1. Leuchtet die STATUS LED in blau ist der Verstärker betriebsbereit.
  • Page 16 F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.

  • Page 17: Owner's Manual In English From

    T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS 2-CHANNEL AMPLIFIERS Features and operational controls Interconnection example 2-Channel-Mode: 1 x Stereo System (Front or Rear) Interconnection example 1-Channel-Mode: 1 x Mono Subwoofer bridged 4-CHANNEL AMPLIFIERS Features and operational controls Interconnection example 4-Channel-Mode: 1 x Stereo System (Front) and 1 x Stereo System (Rear)

  • Page 18: Safety Instructions

    S A F E T Y I N S T R U C T I O N S PLEASE OBSERVE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST.

  • Page 19: Installation Instructions

    I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits.
  • Page 20 I N S T A L L A T I O N I N S T R U C T I O N S ELECTRICAL INTERCONNECTION BRIDGED FUSE POWER INPUT SPEAKER OUTPUT BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 10 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.

  • Page 21: 2-Channel Amplifiers

    D S X 2 3 5 0 FUNCTIONS AND OPERATIONAL CONTROLS LINE INPUT OUTPUT BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 0dB 12dB 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO The BASS BOOST controller adjusts the bass boost enhancement continuously from 0dB to +12dB at 45 Hz. The LOW PASS controller adjusts the cut-off point of the frequency range to above.

  • Page 22: Interconnection Example 2-Channel Mode: 1X Stereo System (Front Or Rear)

    D S X 2 3 5 0 INTERCONNECTION EXAMPLE 2-Channel Mode: 1x Stereo System (Front or rear) Switch position STEREO BRIDGED LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO 0dB 12dB...

  • Page 23: Interconnection Example 1-Channel Mode: 1X Mono Subwoofer Bridged

    D S X 2 3 5 0 INTERCONNECTION EXAMPLE 1-Channel Mode: 1x Mono Subwoofer bridged Switch position MONO BRIDGED LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS X-OVER HIGH PASS INPUT LEVEL MODE LP/BP FULL 30Hz 250Hz 15Hz 250Hz 0.2V STEREO MONO 0dB 12dB POWER...

  • Page 24: 4-Channel Amplifiers

    D S X 4 5 0 0 FUNCTIONS AND OPERATIONAL CONTROLS CH1/CH2 LINE INPUT OUTPUT BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL 12dB 30Hz 150Hz 10Hz 150Hz 0.2V BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL...

  • Page 25: Interconnection Example 4-Channel-Mode: 1 X Stereo System (Front) And 1 X Stereo System (Rear)

    D S X 4 5 0 0 INTERCONNECTION EXAMPLE 4-Channel Mode: 2 x Stereo System (Front & Rear) Loudspeaker Loudspeaker Connect the stereo RCA output (FL/FR and front / left front / right RL/RR) of the headunit with LINE INPUTS 2 –...

  • Page 26: Interconnection Example 2-Channel-Mode: 2 X Mono Subwoofer Bridged

    D S X 4 5 0 0 INTERCONNECTION EXAMPLE 2-Channel Mode: 2 x Mono Subwoofer bridged Subwoofer 1 4 – 8 Ohms Switch position LP/BP BRIDGED BRIDGED CH1/CH2 LINE INPUT OUTPUT FUSE BASS BOOST LOW PASS HIGH PASS INPUT LEVEL X-OVER LP/BP FULL...

  • Page 27: Interconnection Example 3-Channel-Mode: 1 X Stereo System And 1 X Mono Subwoofer Bridged

    D S X 4 5 0 0 EXAMPLE 3-Channel Mode: 1 x Stereo System & 1 x Mono Subwoofer bridged Speaker Speaker front/left front/right 2 – 8 Ohms 2 – 8 Ohms Switch position HP or FULL BRIDGED BRIDGED CH1/CH2 LINE INPUT OUTPUT FUSE...
  • Page 28 N O T E S...

  • Page 29: Specifications

    S P E C I F I C A T I O N S MODELS DSX2350 DSX4500 CHANNELS CIRCUIT CLASS A/B CLASS A/B Analog Analog OUTPUTPOWER RMS 13,8 V Watts @ 4 Ohms 2 x 100 4 x 75 Watts @ 2 Ohms 2 x 175 4 x 125 Watts @ 4 Ohm mono bridged...

  • Page 30: Trouble Shooting

    T R O U B L E S H O O T I N G STATUS LED & PROTECTION CIRCUIT The STATUS LED is located on the top side of the amplifier next to the model number. STATUS LED 1. If the STATUS LED lights up in blue, the amplifier is turned on and is ready for operation.
  • Page 31 T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3.
  • Page 32 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
