Hill-Rom Liko LikoScale M220 Assembly Instruction

Contains / Innehåller:
x 1
x 1
x 1
x 1
x 1
x 2
Always remove this product before reassembly of
other accessories. Improper combination of this product and
incompatible accessories will expose the user for risk !
Avlägsna alltid denna produkt före återmontering av
andra tillbehör. Felaktig kombination av denna produkt och
inkompatibla tillbehör utsätter användaren för risk !
Dismantling / Demontering
Fits / Passar till: LikoScale 200, 350, 400
Assembly/ Montering

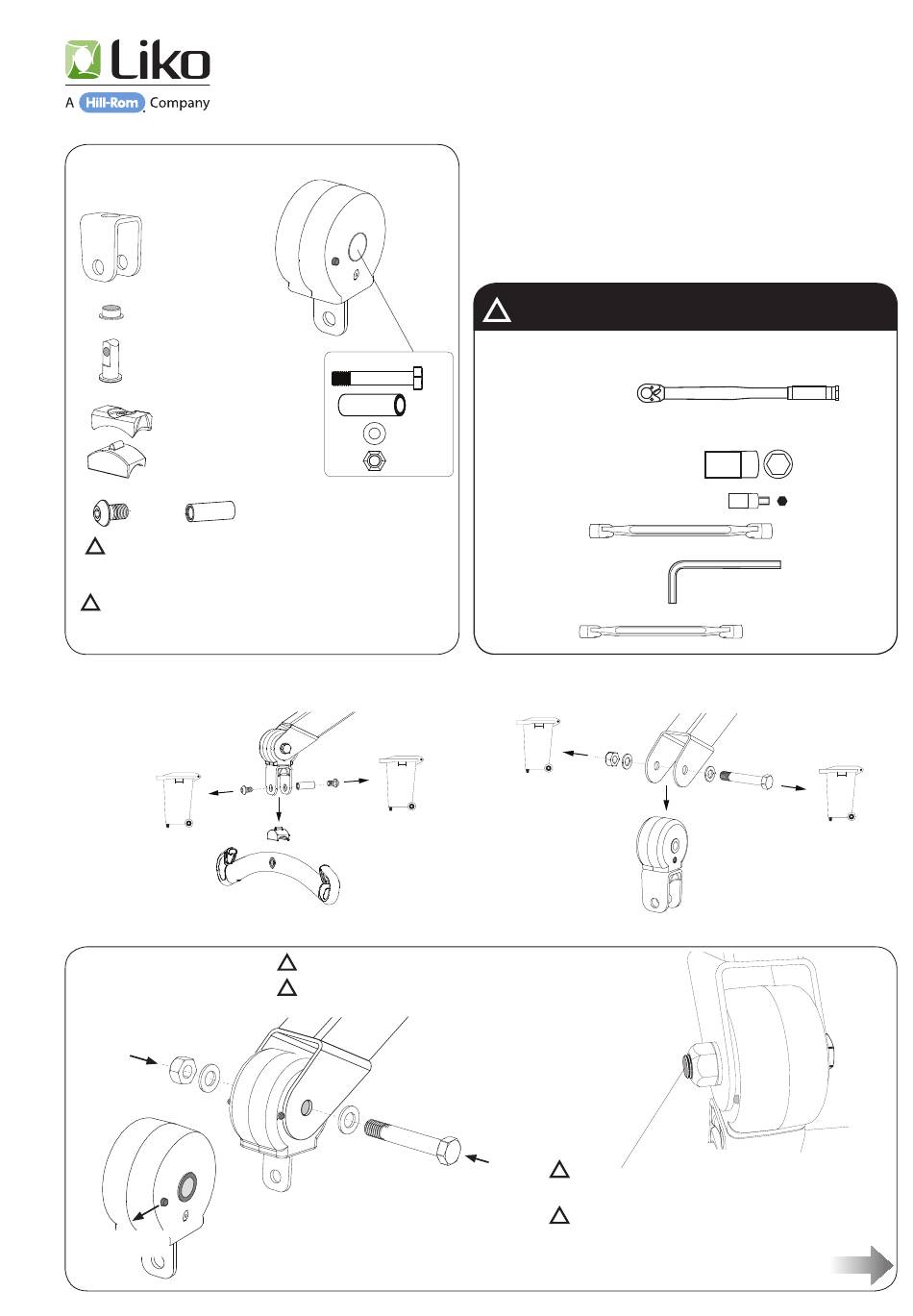

Step 1 / steg 1
Forward direction/
Framåtriktning
© Copyright Liko AB
x 1
x 1
x 2
x 1
x 1
A
Safety critical assembly!
Säkerhetskritisk montering!
Adaptersats LikoScale Liko M220/M230
Adapter Kit LikoScale Liko M220/M230
To be assembled by personnel authorized by Hill-Rom/Liko!
Skall monteras av personal auktoriserad av Hill-Rom/Liko!
x 1
This screw must go all the way through the nut.
Tightening Torque, nut : 14Nm ± 4Nm (124 ± 35 in.Ibf).
Denna skruv måste passera genom hela muttern.
Åtdragningsmoment, mutter : 14Nm ± 4Nm.
Assembly Instruction
Monteringsanvisning
Prod. No. 3156233
7SE150207-04
2013-04-04
Tools required
Nödvändiga verktyg
Torque Wrench/ Momentnyckel:
10Nm (88 in.Ibf) - 25Nm ( 222 in.Ibf)
19 mm x 1
6 mm x 1
19 mm x 1
6 mm x 1
4.7 mm (3/16"") x 1
13 mm (1/2"") x 1
B
www.liko.com
x 1
