OPERATOR'S MANUAL
MANUAL DEL OPERADOR
DIGITAL INVERTER GENERATOR
Generador del inversor de digitaces

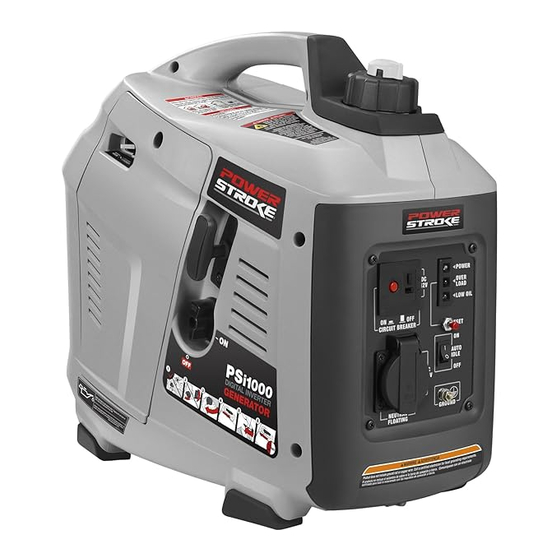

PSi1000 / PSi1000RT
Do not use E15 or E85 fuel in this product. It is a violation of federal law and will damage the unit
and void your warranty. Only use unleaded gasoline containing up to 10% ethanol.
No utilice combustibles E15 o E85 con este producto. Esto constituye una violación a la ley
federal, dañará la unidad y anulará la garantía. Utilice únicamente gasolina sin plomo que
contiene hasta 10% de etanol.

TABLE OF CONTENTS

 Important Safety Instructions ...............................................3-4
 Specific Safety Rules .............................................................. 4
 Symbols ...............................................................................5-7
 Electrical ..............................................................................8-9
 Features ...........................................................................10-11
 Assembly .............................................................................. 11
 Operation .........................................................................12-15
 Maintenance ....................................................................16-18
 Troubleshooting .................................................................... 19
 Warranty ...........................................................................20-21
 Parts Ordering / Service ...........................................Back Page
WARNING:
To reduce the risk of injury, the user must
read and understand the operator's manual before using this
product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
NEUTRAL FLOATING
NEUTRAL DE FLOTACIÓN
NOTICE
CUSTOMER SERVICE
SERVICIO AL CLIENTE
Mexico: 01 800 843 1111
www.powerstroketools.com
AVISO
ÍNDICE DE CONTENIDO
 Instrucciones de seguridad importantes .............................. 3-4
 Reglas de seguridad específicas .............................................4
 Símbolos .............................................................................. 5-7
 Aspectos eléctricos .............................................................. 8-9
 Características ................................................................. 10-11
 Armado ...................................................................................11
 Funcionamiento ................................................................ 12-15
 Mantenimiento .................................................................. 16-19
 Corrección de problemas .......................................................20
 Garantía ............................................................................ 21-22
 Pedidos de piezas / servicio ...............................Pág. posterior
usuario debe leer y comprender el manual del operador antes
de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
USA: 1-877-617-3501
Para reducir el riesgo de lesiones, el
