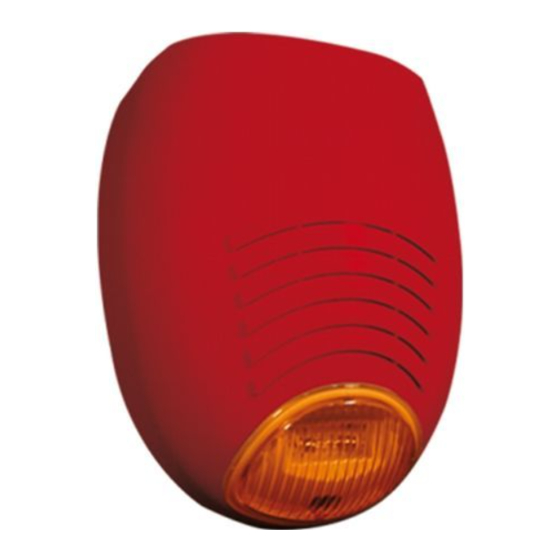

AMC SR135 FIRE 24 V Manual

ITALIANO
La SR135 FIRE 24V è una sirena autoalimentata ad alta potenza (105 dB a 3 m) ed è protetta contro le ma-
nomissioni (antiapertura, antistrappo). E' dotata di lampeggiatore da 10 W e di un temporizzatore di suono e
di lampeggio, regolabile da 1' a 7', (in caso di allarme prolungato dovuto a taglio cavi di collegamento). Ha
la funzione di blocco alla prima accensione per evitare che la sirena suoni durante la fase di installazione.
(Per togliere il blocco è necessario attivare e disattivare il comando sirena. Dopodiché la stessa è pronta al
normale funzionamento).
CARATTERISTICHE TECNICHE
Tensione nominale di alimentazione:
Tensioni limiti di funzionamento:
Corrente assorbita alla massima potenza:
Corrente assorbita a riposo:
Pressione sonora (a Vn=12 V ):
Potenza luminosa:
Temporizzazione suono e lampeggio:
Batteria in tampone:
Dimensioni:
Peso (con batteria):
Temperatura di esercizio:
Fusibile di protezione corto circuito lampeggiante:
Grado IP
REGOLAZIONI E COLLEGAMENTI
Trimmer TR1 :
Morsetti TAMPER :
Morsetti SUPPLY :
Morsetto START :
"positivo a mancare"
"negativo a mancare"
"positivo a dare" (*) ->
Collegare una resistenza da 10 Kohm tra il morsetto "START" e il morsetto "-12V"
"negativo a dare" (*) ->
Collegare una resistenza da 10 Kohm tra il morsetto "START" e il morsetto "+12V"
(*) ATTENZIONE! tale impostazione comporta la perdita del marchio IMQ sistemi di sicurezza.
INSTALLAZIONE
- Configurare i jumper J11, J12 e LAUNCHING in funzione della modalità di attivazione della sirena;
- Collegare la batteria tampone da 12 V 2 Ah ai fili rosso e nero con faston;
- Collegare l'alimentazione esterna da 24 V ai morsetti "24 Vdc no polarity" (la polarità non è importante);
- Collegare la linea "positivo a mancare/dare" o "negativo a mancare/dare" al morsetto START;
- I contatti antiapertura e antistrappo sono collegati in serie e devono essere connessi al relativo circuito
della centrale di allarme attraverso i contatti TAMPER;
- Regolare il trimmer per la temporizzazione del suono e lampeggio desiderati;
- Chiudere il contro-coperchio in metallo con le apposite viti;
- Chiudere la sirena con il coperchio in plastica.
www.amcelettronica.com
SR135 FIRE 24V
regolazione temporizzazione suono e lampeggio da 1' a 7' ± 20%
contatto N.C. antiapertura e antistrappo
alimentazione 13,8 Vcc ( nominale )
Jumper J11=
Jumper J12=
Jumper LAUNCHING =
Jumper J11=
Jumper J12=
Jumper LAUNCHING =
Jumper J11=
Jumper J12=
Jumper LAUNCHING =
Jumper J11=
Jumper J12=
Jumper LAUNCHING =
24 Vcc
20 ÷ 25 Vcc
1,5 A
2,5 mA
110 dB (A) a 3 m
10 W
da 1' a 7' ± 20%
12 V , 2 Ah
236 mm(L) x 280 mm(H) x 99 mm(P)
2700 g
- 25 °C + 55 °C
2 A
54
aperto
ponticello femmina su B
ponticello femmina su OFF
chiuso
ponticello femmina su A
ponticello femmina su OFF
aperto
ponticello femmina su A
ponticello femmina su OFF
aperto
ponticello femmina su B
ponticello femmina su OFF
