AMC BLADE 01S Handbook

POLSKI
Blade 01S to sygnalizator dźwiękowy o mocy 105dB z własnym zasilaniem, który może być skonfigurowany poprzez podanie
+ lub Podanie -. Flesz LED o niskim poborze energii sygnalizuje Stan Czuwania ( Stand By ), Uzbrojenie Systemu i Pamięć
Alarmu.
Stan Czuwania ( system podłączony do zasilania i pracuje ) sygnalizuje mruganie diody led co 4 sek.
SYSTEM Włączony sygnalizuje trzykrotne mruganie diody LED. Dezaktywację sygnalizuje dłuższy pojedynczy sygnał diody.
PAMIĘĆ ALARMU sygnalizuje szybkie mruganie LED, ustaje ono po rozbrojeniu systemu.
DIP 1
DIP 2
DIP 3
DIP 4
DIP 5 DIP 6
OFF OFF
ON OFF
OFF ON
ON ON
WSZYSTKIE DIP ON
System ma sygnał alarmowy w przypadku braku jednego z kabli zasilania ( z wyjątkiem konfiguracji WSZYSTKIE DIP ON )
Wtyk A – Zbrojenie/Rozbrojenie I Pamięć Alarmu: w GND dla Syreny, ustaw DIP2 i DIP3 według wymagań
Możesz zostawić wtyk A nie podłączony i ustaw DIP2 i DIP3 OFF
Wtyk S – Start sygnalizacji alarmu: ustaw typ za pomocą DIP5 i DIP6
www.amcelettronica.com
BLADE 01S
SYGNALIZATOR
SELF-POWERED SIREN
ON = włączone STAND BY (mruganie diody co 4 sek.)
ON = włączony SYSTEM ON (podwójne mruganie diody co 6 sek.)
ON = właczona PAMIĘĆ ALARMU (szybkie mruganie diody do 3 sek.)
ON = głośnik na wtyku S, lampa na wtyku A; OFF = głośnik i lampa na wtyku S ( wtyk A podłączony do
wyjścia panelu, popatrz ustawienia DIP2 i DIP3 )
USTAWIENIA WTYKU ALARMU
Zabranie +
Podanie +
Podanie -
Zabranie -
2 przewody zasilania ( bez baterii ) alarm włączy się natychmiast ( wtyki + I - )
Montaż na ścianie
Przymocuj sygnalizator na
ścianie za pomocą kołków do
otworów montażowych ( min
6mm )
EN 50131 4:2010
Grado 2 - Class IV
OTWORY
MONTAŻOWE

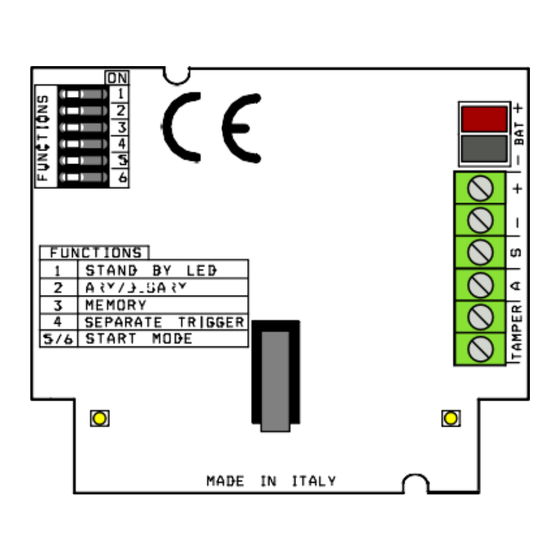

TAMPER : N.C. wtyk sabotażowy – ochrona przed otwarciem I
oderwaniem od ściany
+ - : zasilanie 13,8V
S : Uzbrój/Rozbrojenie
Panelu
A : wtyk alarmu
Battery : wtyk baterii (12V 2.2Ah)
BLADE 01S
INSTRUKCJA OBSŁUGI
HANDBOOK
installation instructions v1.0
