N o t i c e
C R E D E N C E O D A L I A
A C C E S S O I R E

Advertisement

loading
Need help?

Need help?

Do you have a question about the 112.0172.922 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ROBLIN 112.0172.922

Summary of Contents for ROBLIN 112.0172.922

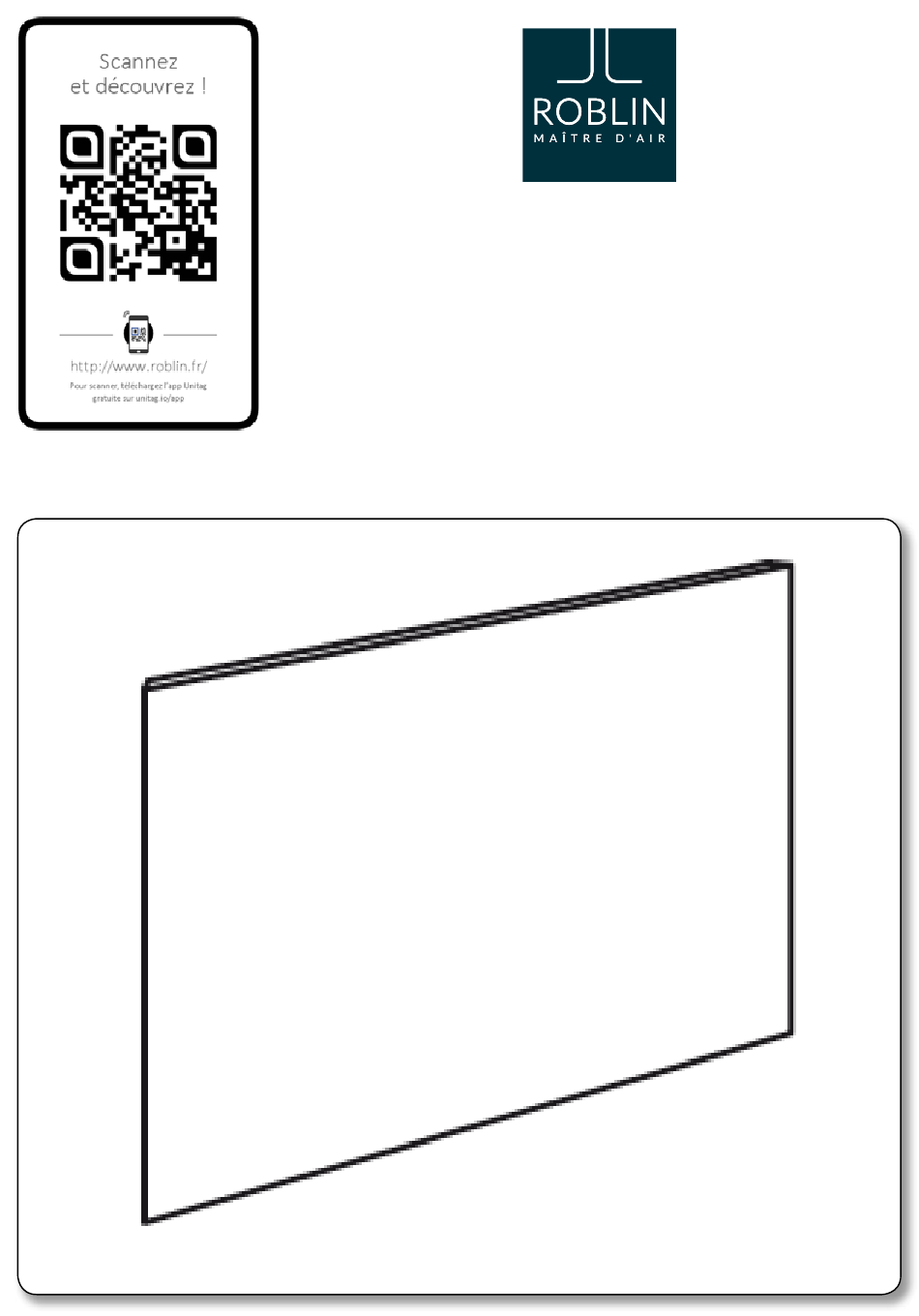

  • Page 1 N o t i c e C R E D E N C E O D A L I A A C C E S S O I R E...
  • Page 2 La distance entre la hotte est le plan de travail doit être de comprise entre 690 et 700mm. La crédence peut être posée après installation de la hotte et le triangle (pièce 7.1 sur la notice d’installation de la hotte) se trouvant derrière l’appareil ne doit pas être installé.
  • Page 3 The measurements should be 690 mm to 700 mm from the surface of the worktop to the underside of the cooker hood. Do not install the corner spacer 7.1 at the hood basis. To insert the splachback of 5 mm behind the hood and to place slightly it on surface of the worktop.
  • Page 4 Der Abstand zwischen der Abzugshaube und der Kochplatte muss von 690 bis 700 mm groß sein. Zuerst kann die Haube installiert werden, das Dreieck (Teil 7.1 von der Haubemonta- geeinleitung) darf nicht installiert sein. Die Ruckwand wird als letzen angebracht. Die Ruckwand 5 mm inter der Haube einfügen und auf der Arbeitsfläche ruhen lassen.
  • Page 5 La distanza fra la cappa ed il piano di lavoro deve essere com- presa fra 690 e 700 mm. Il fondale deve essere posato dopo l’installazione della cappa. Il triangolo che si trova dietro l’apparecchio (pezzo n° 7.1 sulle istruzioni d’installazione della cappa) non deve essere installato.
  • Page 6 Es aconsejable una distancia de instalación entre 690 mm y 700 mm de la base de la campana al plano de coción. No Colo- car la piesa angula 7.1 de baja dela campana.. Insertar el panel de expertos de 5 mm. detrás de la campana y hacerla plantearse en el plano de coción.
  • Page 7 Een installatiehoogte gerespecteerd te worden van 690 mm. tot 700 mm. vanaf de kookplaat. Het stuk van hoek 7.1 aan de onderkant van de afzuigkap moet niet geplaastst worden. Spatscherm van 5 mm opnemen achter de afzuigkap en het laten zich op het gebied van kookplaat leggen. Een trek schetsen op het gebied van kookplaat aan de basis van Spatscherm, vervolgens Spatscherm terugtrekken.
  • Page 9 5 mm ~5 mm...
  • Page 10 Colle (non fournie) Stick (not provided) Klebstoff (nicht geliefert) Colla (non fornita) Cola (no suministrada) Lijm (niet geleverd) Largeur Width Breite Larghezza Anchura Breedte Hauteur Height Höhe 705 mm Altezza Altura Grootte...
  • Page 12 991.0241.103 - 170401 FRANKE FRANCE SAS B.P. 13 - Avenue Aristide Briand 60230 - CHAMBLY (France) www.roblin.fr Service consommateur : 04.88.78.59.93 code produit 112.0172.922 product code...
