Helvex Vertika TV-081-S Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Retire la tuerca de fijación.
1
the fixing nut.
tuerca
nut
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
800 909 2020
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Herramienta Requerida / Required Tools
perico
adjustable
wrench
Inserte la salida.
/ Remove
2
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
Herramienta Requerida / Required Tools
teflon llave para aireador
teflon aerator wrench
/ Insert the faucet.
salida
faucet
tina
tub

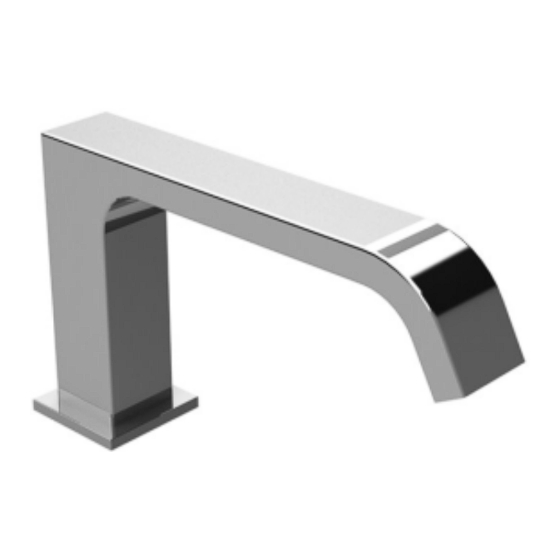

1-05-1010-3
TV-081-S
Vértika
®
Satín
/ Satin
Salida para tina a piso sin desviador.
/ Exit for tub to floor without diverter.
800 890 0594
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
llave allen 5/64"
5/64" allen
wrench
Fije la salida y conecte a la
3
alimentación. / Set the output and
connect to the power.
separador
separator
rondana
tuerca
washer
nut
manguera (no incluida)
3/4" - 14 NPSM
3/4 "- 14 NPSM
hose (not included)
Apriete.
/ Tighten.
TV-081
Cromo /
Chrome
