Helvex Nuva TV-201 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida / Required Tools
perico desarmador de cruz taladro con broca
adjustable screwdriver de Ø 1/4"
wrench Ø 1/4" and Ø 5/16"
drill and drill bit
Instalación General / General Installation
Instale el módulo electrónico de acuerdo a las medidas referenciales que se muestran.
1
measurements shown.
Nota: Coloque el módulo electrónico donde no le salpique el agua.
Note: Place the electronic module which will not spill water.

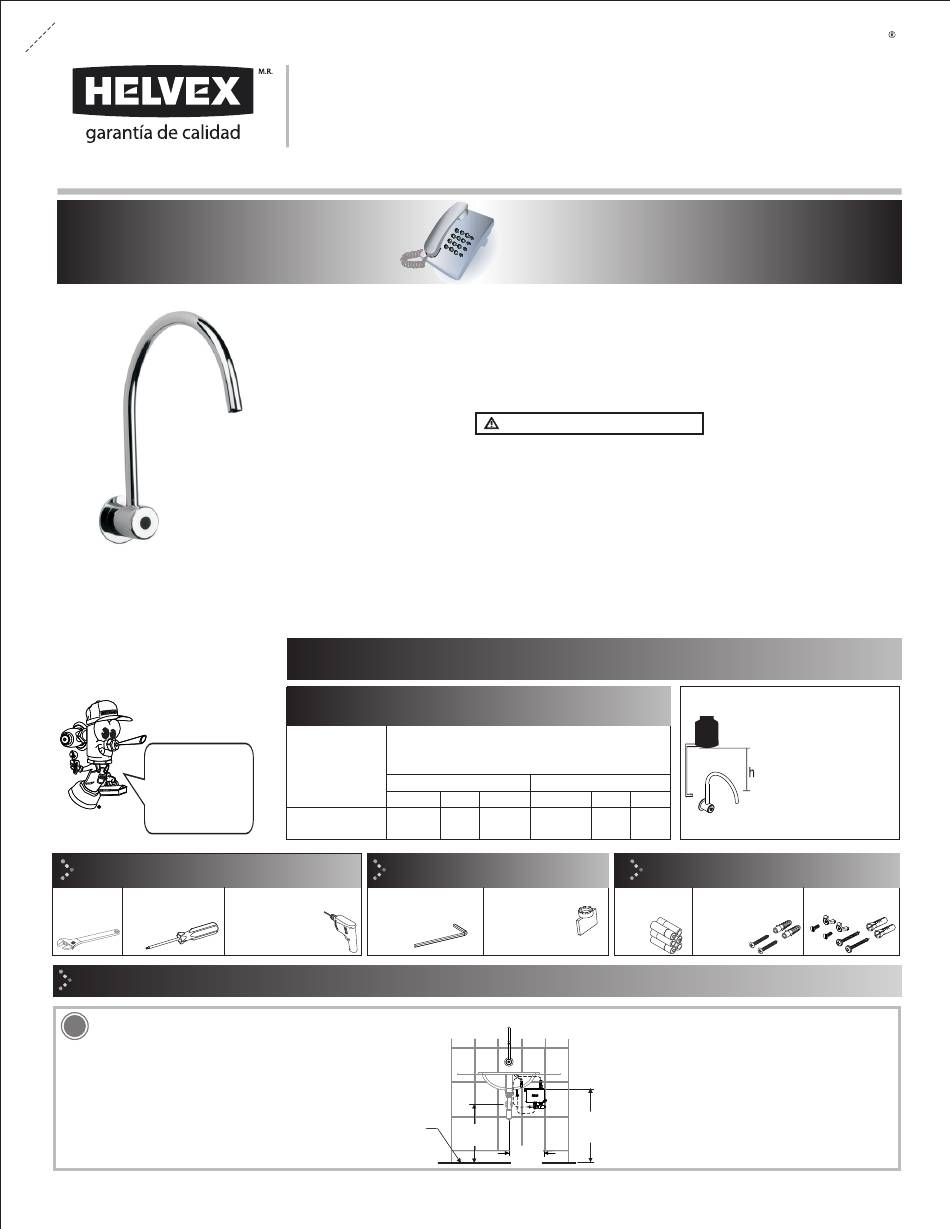

GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
El aparato no debe utilizarse por personas (incluyendo niños) con capacidades físicas sensoriales o mentales
reducidas, o carezcan de experiencia o conocimiento, a menos que reciban supervisión o capacitación.
Los niños deben supervisarse para que no jueguen con el aparato.
The device should not be used by persons (including children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge, unless they receive supervision or training.
Children should be supervised to not play with the appliance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Requerimientos de Instalación Requerimientos de Instalación
Installation Requirements
Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
Modelo / Model
pressures are recommended:
Mínima / Minimum
kg/cm² PSI
TV-201
TV201-1.9 0,4 5,6
TV201-1.9-15SEG
Herramienta Incluida en su Producto
/ Tools Included in your Product
llave allen 2 mm
2 mm allen wrench
y Ø 5/16"
Nivel de Piso Terminado
NPT
Finish Floor Level
FFL
/
Llave Electrónica de Lavabo de Baterías a Pared 1.9 l.
0,5 gal Wall Mounted Electronic Faucet with Batteries.
Llave Electrónica de Lavabo de Baterías a Pared 15 seg 1.9 l.
0,5 gal 15 seg Wall Mounted Electronic Faucet with Batteries.
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
Máxima / Maximum
kPa kg/cm² PSI
39,2 588,3
6,0 85,3
llave para 6 baterías AA
6 AA batteries
aireador
aireator
service key
/ Install the electronic module according to the reference
*64 cm
*50 cm
25,2"
19,7"
*29 cm
11,4"
1-05-1533-6
TV-201

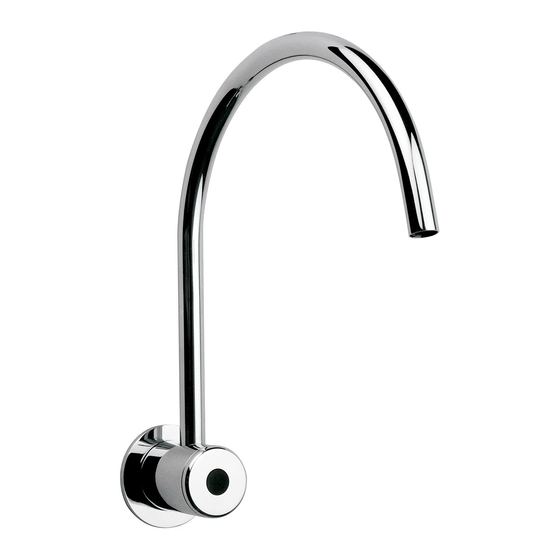

Llave Electrónica de Sensor de Baterías a Pared.
/ Wall Mounted Electronic Faucet with Batteries.
TV201-1.9
TV201-1.9-15SEG
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Meter of height of your
product to the base of
kPa the tub is equivalent to
(0,1 kg/cm²) [1,42 psi].
Accesorios Incluidos
/ Included Accessories
kit de sujeción kit de sujeción
módulo electrónico fixing kit
electronic module
fixing kit
* Medidas Recomendadas
*Recommended Dimmentions
Nuva
/
/
