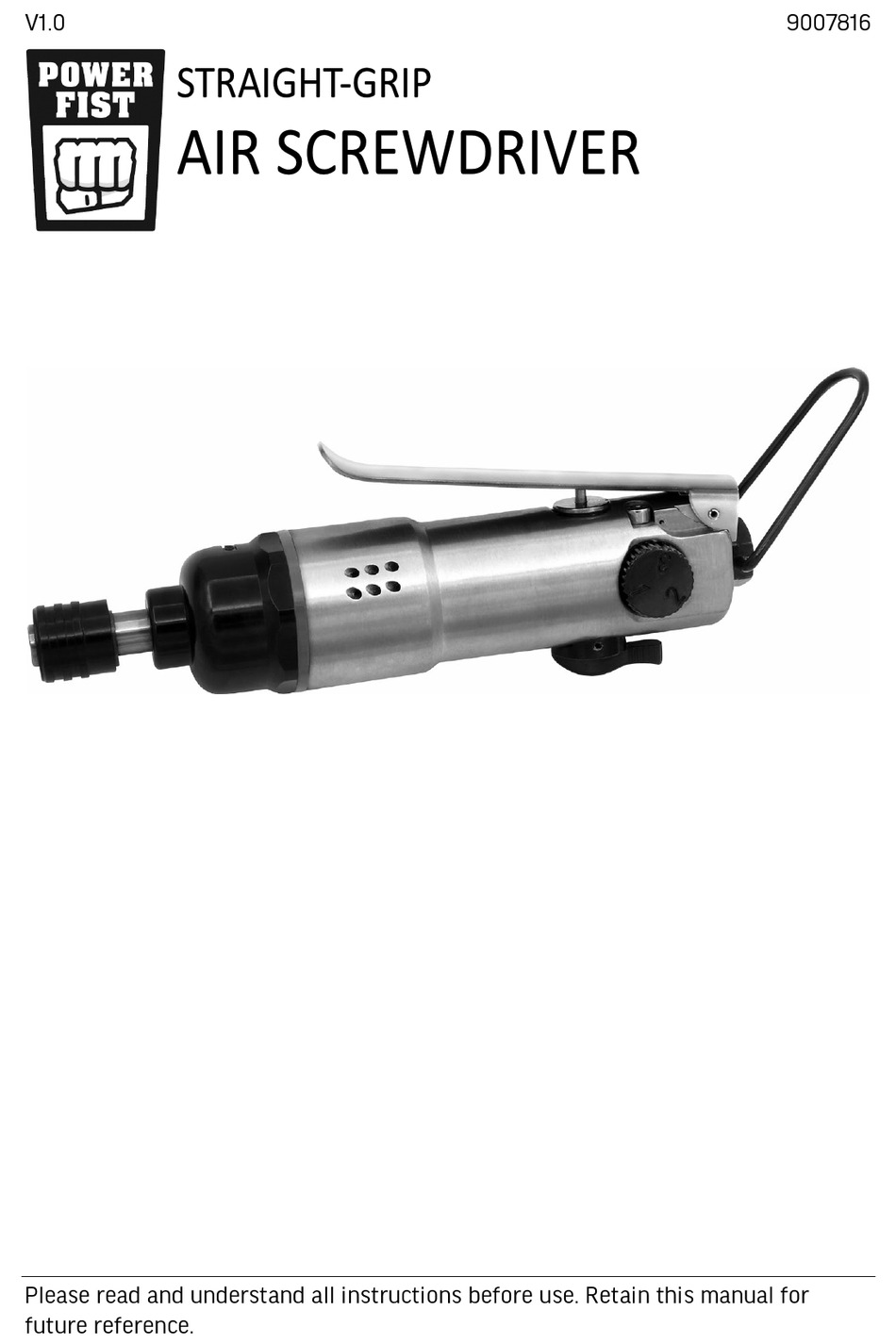

- Page 1 V1.0 9007816 Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 This page is intentionally left blank.
-
Page 3: Specifications
V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 SPECIFICATIONS Air Inlet 1/4 in. Thread Type NPTF Pressure Range 0 to 90 PSI Average CFM @ 15 Second Run Time 4.5 CFM CFM @ Full Load 4.5 CFM Speed Rating 9,000 RPM Torque Range 0 to 480 in.-lb... -
Page 4: Work Area
9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area. -
Page 5: Specific Safety
V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 Keep your fingers away from the trigger/switch while carrying the tool, attaching an air hose or an accessory. Lock the trigger/switch safety if available. Avoid unintentional starts. Be sure that the regulator/throttle switch is in the neutral or OFF position when not in use and before connecting it to any air source. - Page 6 9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 Only use accessories that are specifically designed for use with the tool. Ensure the accessory is tightly installed. Only use an accessory that exceeds the Speed rating (see Specifications) Before using the tool on a workpiece, test the tool by running it at the highest speed rating for at least 30 seconds in a safe position.
- Page 7 V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 Serious injury may occur from loose debris being propelled at high speeds from the compressed air stream. Always wear OSHA approved safety glasses to protect the eyes during operation of the air compressor. 10. Always turn off the air compressor and drain tank pressure completely before attempting maintenance or attaching air tools.
-
Page 8: Assembly And Installation
9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 • Double-ended Phillips bit • Hanging loop IDENTIFICATION KEY Locking Chuck Male Air Plug (not shown) Air Exhaust Dual Screwdriver Bit (not shown) Trigger Air Regulator Hang Ring Spindle Opening Air Screwdriver Forward/Reverse Switch Air Inlet ASSEMBLY &... - Page 9 V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 IMPORTANT! Vibration may cause failure if a quick coupler is connected directly to the air tool. To overcome this, connect a leader hose to the tool. A quick coupler may then be used to connect the leader hose to the air line hose.
-
Page 10: Pressure Drop
9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 12. Change the screw bit as needed by pulling the set cap forward to remove the bit and insert a new one. 13. When finished with the tool, turn off the air compressor, disconnect the air hose and discharge any residual air remaining in the tool. -
Page 11: Troubleshooting
V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 air tool oil in the air inlet and then run the tool under no load until the exhaust is clear. Manually add a drop or two of air tool oil into the tool’ s coupler plug before each use and after every hour of continuous use. - Page 12 9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Tool runs slowly. Motor parts jammed Check air inlet filter for blockage. Air flows slightly with dirt particles. Pour air tool lubricating oil into from exhaust. air inlet as per lubrication...
-
Page 13: Parts Breakdown
V1.0 STRAIGHT-GRIP AIR SCREWDRIVER 9007816 PARTS BREAKDOWN PARTS LIST DESCRIPTION Hammer Case Housing Hammer Dog Gasket Work Spindle Bearing Set Pin Rear Plate Steel Ball Rotor Bushing Rotor Blade Gasket Bushing O-ring Cylinder Decoration Ring Front Plate Front Cover Circlip... - Page 14 9007816 STRAIGHT-GRIP AIR SCREWDRIVER V1.0 Valve Seat Steel Ball O-Ring O-Ring O-Ring Air Inlet Valve Stem Screw Spring O-Ring Trigger Hang Ring Forward/Reverse Switch Air Regulator Air Coupler Plug O-Ring Screwdriver Bit Spring www.princessauto.com / 1-800-665-8685 Page 14...
- Page 15 This page is intentionally left blank.
- Page 16 This page is intentionally left blank.
- Page 17 V1,0 9007816 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 Cette page a été laissée blanche intentionnellement.
-
Page 19: Spécifications
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 SPÉCIFICATIONS Entrée d’air 1/4 po Type de filetage NPTF Plage de pression 0 à 90 lb/po carré Débit moyen à un temps de fonctionnement de 15 secondes 4,5 pi cubes/min Débit à pleine charge... -
Page 20: Aire De Travail
9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 Cet avis indique une situation possiblement dangereuse qui peut ATTENTION! entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée. Cet avis indique un risque particulier ou une pratique non sécuritaire qui AVIS! entraînera des dommages au niveau de l’équipement ou des biens, mais... -
Page 21: Précautions Personnelles
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures corporelles ou les dommages à l’outil. N’utilisez aucun outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. - Page 22 9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 Tenez l'outil correctement; soyez prêt à contrer tout mouvement normal ou brusque et assurez-vous que vos deux mains sont disponibles. Cet outil n'est pas isolé advenant tout contact avec des conduits ou des sources électriques sous tension.
- Page 23 V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 10. Ne déposez pas l’outil jusqu’à ce que l’accessoire ait complètement cessé de tourner. L’accessoire peut toucher la surface de la pièce et se libérer, entraînant ainsi des blessures pour l’utilisateur et les gens qui se trouvent dans l’aire de travail.
- Page 24 9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 10. Arrêtez toujours le compresseur d’air et évacuez complètement la pression du réservoir avant de tenter de procéder à l’entretien ou de fixer des outils pneumatiques. Évacuez doucement la pression du système.
-
Page 25: Assemblage Et Installation
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 DÉBALLAGE AVERTISSEMENT! Ne faites pas fonctionner l’outil s’il manque des pièces. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures corporelles. Retirez les pièces et les accessoires de l’emballage et vérifiez s’il y a des dommages. - Page 26 9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 Retirez le capuchon protecteur lorsque le raccord pneumatique est prêt à être branché. POSE DU RACCORD PNEUMATIQUE Préparez un raccord pneumatique standard NPT de 1/4 po (vendu séparément) convenant à votre outil.
- Page 27 V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 Avant d’utiliser l’outil sur une pièce, assurez-vous d’effectuer une vérification de fonctionnement de l’outil au régime à vide le plus élevé pendant au moins 30 secondes dans une position sans danger. Arrêtez immédiatement en présence d'une vibration anormale ou d'une oscillation.
-
Page 28: Soin Et Entretien
9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 SOIN ET ENTRETIEN Entretenez l’outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l’outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 29: Mise Au Rebut
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 Évitez d'ajouter une trop grande quantité d'huile pour outil pneumatique, puisque cela peut entraîner une perte de puissance prématurée et éventuellement un bris de l'outil. Un technicien qualifié devra démonter l'outil et se débarrasser de l'excès d'huile. - Page 30 9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L'outil fonctionne Les pièces du moteur Vérifiez si le filtre d'entrée d'air est lentement. Un peu sont coincées par des bloqué. d'air sort de particules de saleté.
-
Page 31: Liste Des Pièces
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE 9007816 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Boîtier du marteau Boîtier Bague de marteau Joint d’étanchéité Broche de travail Roulement Goupille à demeure Plaque arrière Bille en acier Rotor Bague Pale de rotor Joint d’étanchéité... - Page 32 9007816 TOURNEVIS À AIR COMPRIMÉ À PRISE DROITE V1.0 Siège de soupape Ressort Joint torique Bille en acier Joint torique Joint torique Tige de valve Entrée d’air Ressort Joint torique Goupille Écrou Gâchette Interrupteur de marche avant/ Anneau de suspension arrière...
