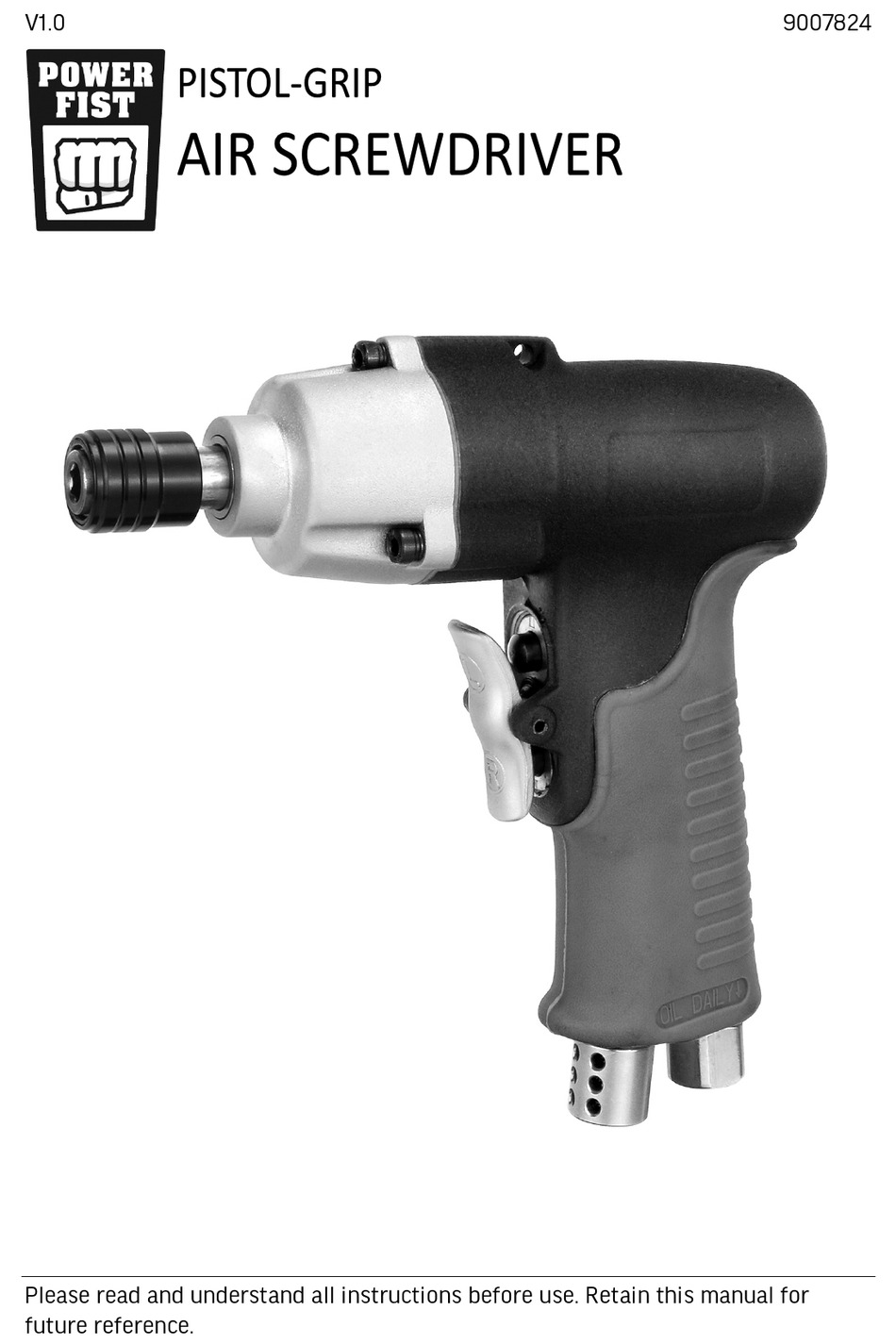

- Page 1 V1.0 9007824 Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 This page is intentionally left blank.
-
Page 3: Specifications
V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 SPECIFICATIONS Air Inlet 1/4 in. Thread Type NPTF Pressure Range 0 to 90 PSI Average CFM @ 15 Second Run Time 4 CFM CFM @ Full Load 4 CFM Speed Rating 12,000 RPM Torque Range 0 to 1,060 in.-lb... -
Page 4: Work Area
9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area. -
Page 5: Specific Safety
V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 Keep your fingers away from the trigger/switch while carrying the tool, attaching an air hose or an accessory. Lock the trigger/switch safety if available. Avoid unintentional starts. Be sure that the regulator/throttle switch is in the neutral or OFF position when not in use and before connecting it to any air source. - Page 6 9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 Keep hands and fingers away from the work area. Any part of body contacting the screwdriver's working parts could cause an injury. Do not touch an operating motor. Motors can operate at high temperatures and can cause a burn injury.
- Page 7 V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 Serious injury may occur from loose debris being propelled at high speeds from the compressed air stream. Always wear OSHA approved safety glasses to protect the eyes during operation of the air compressor. 10. Always turn off the air compressor and drain tank pressure completely before attempting maintenance or attaching air tools.
-
Page 8: Assembly And Installation
9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 • Double-ended Phillips • Hanging loop • Air Regulator • Bushing IDENTIFICATION KEY Collet Hang Ring (not shown) Air Screwdriver Trigger Air Inlet Air Exhaust Air Regulator Dual Screwdriver Bit Male Air Plug Bushing ASSEMBLY & INSTALLATION Attach the hang ring through the hole in the tool's upper body. - Page 9 V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 Wrap the external threads of the air regulator with sealant tape. Leave the leading threads unwrapped. Wrap tape in a clockwise direction so it will not unravel. Do not tape all the threads. Leave several leading threads unwrapped for easier alignment.
-
Page 10: Pressure Drop
9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 Before using the tool on a workpiece, test the tool by running it at the highest speed rating for at least 30 seconds in a safe position. Stop immediately if there is any abnormal vibration or wobbling. Check the tool to determine the cause. -
Page 11: Troubleshooting
V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. AIR TOOL LUBRICATION NOTICE! Only use air tool oil to lubricate the tool. Other lubricants are not suitable and will damage the tool or cause a malfunction during use. - Page 12 9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Tool runs at normal Motor parts worn. Have a qualified technician service speed, but loses the tool. power under load. Replace tool or parts. Tool runs slowly. Motor parts jammed Check air inlet filter for blockage.
-
Page 13: Parts Breakdown
V1.0 PISTOL-GRIP AIR SCREWDRIVER 9007824 PARTS BREAKDOWN PARTS LIST DESCRIPTION Bushing C-ring Spacer Lock set liner Bushing Bit Collet Steel Ball Spring Work Spindle Screw Set Pin Washer Hammer Case Front Cover Hammer Dog Gasket Washer Page 13 www.princessauto.com / 1-800-665-8685... - Page 14 9007824 PISTOL-GRIP AIR SCREWDRIVER V1.0 Set Pin Lock Ring Set Pin Bearing Air Inlet Front Plate Soft Grip Rotor Muffler Rotor Blade O-Ring Cylinder Screw Rear Plate Liner Set Pin Spring Set Pin Steel Ball Bearing O-Ring Gasket Valve Stem...
- Page 15 This page is intentionally left blank.
- Page 16 This page is intentionally left blank.
- Page 17 V1,0 9007824 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 Cette page a été laissée blanche intentionnellement.
-
Page 19: Spécifications
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 SPÉCIFICATIONS Entrée d’air 1/4 po Type de filetage NPTF Plage de pression 0 à 90 lb/po carré Débit moyen à un temps de fonctionnement de 15 secondes 4 pi cubes/min Débit à pleine charge... -
Page 20: Aire De Travail
9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Cet avis indique une situation possiblement dangereuse qui peut ATTENTION! entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée. Cet avis indique un risque particulier ou une pratique non sécuritaire qui AVIS! entraînera des dommages au niveau de l’équipement ou des biens, mais... -
Page 21: Précautions Personnelles
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures corporelles ou les dommages à l’outil. N’utilisez aucun outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. - Page 22 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Tenez l'outil correctement; soyez prêt à contrer tout mouvement normal ou brusque et assurez-vous que vos deux mains sont disponibles. Cet outil n'est pas isolé advenant tout contact avec des conduits ou des sources électriques sous tension.
- Page 23 V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 Installez une soupape d'arrêt ou un régulateur sur la conduite afin de permettre une commande immédiate de l'alimentation en air, en cas d'urgence, même si un tuyau se fend. Arrêtez d’utiliser l’outil s’il ne fonctionne pas correctement ou s’il présente des fuites d’air.
- Page 24 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 l’utilisation si le tuyau à air est endommagé ou si un sifflement se fait entendre provenant du tuyau à air ou des raccords. Remplacez le tuyau à air défectueux. Veillez à ce que personne ou aucun matériel mobile ou des véhicules n’écrasent le tuyau à...
-
Page 25: Assemblage Et Installation
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 • Boucle de suspension • Bague • Régulateur pneumatique GUIDE D’IDENTIFICATION Mandrin de verrouillage Anneau de suspension (non illustré) Tournevis à air comprimé Gâchette Entrée d’air Échappement d’air Régulateur pneumatique Embout de tournevis double Raccord mâle... - Page 26 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Enveloppez les filets externes du régulateur pneumatique avec du ruban d’étanchéité. N’enveloppez pas les filets d’entrée. Enveloppez le ruban dans le sens horaire de façon qu'il ne se déroule pas. Ne recouvrez pas tous les filets de ruban. Laissez le raccord ouvert sur l'avant pour y fixer l'outil.
-
Page 27: Soin Et Entretien
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 Tournez le bouton du régulateur pneumatique pour permettre à l’air de circuler. Avant d’utiliser l’outil sur une pièce, assurez-vous d’effectuer une vérification de fonctionnement de l’outil au régime à vide le plus élevé... - Page 28 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Inspectez les composants de l’outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Utilisez seulement des pièces de rechange identiques lors de l’entretien. Utilisez seulement des accessoires à utiliser avec cet outil. Suivez les instructions pour remplacer les accessoires.
-
Page 29: Mise Au Rebut
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 Appliquez une généreuse quantité d'huile pour outil pneumatique avant de l'entreposer durant une longue période (toute une nuit, une fin de semaine, etc.). Faites fonctionner l'outil pendant environ 30 secondes pour vous assurer que l'huile est répartie uniformément dans l'outil. - Page 30 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L'outil fonctionne Les pièces du moteur Vérifiez si le filtre d'entrée d'air est lentement. Un peu sont coincées par des bloqué. d'air sort de particules de saleté.
-
Page 31: Liste Des Pièces
V1.0 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET 9007824 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Bague Bague en C Entretoise Doublure du jeu de verrou Bague Pince de serrage d’embout Bille en acier Ressort Broche de travail Goupille à demeure Rondelle Boîtier du marteau... - Page 32 9007824 TOURNEVIS À AIR COMPRIMÉ À PRISE PISTOLET V1.0 Caméra-témoin Goupille à demeure Bague de retenue Goupille à demeure Roulement Entrée d’air Plaque avant Prise douce Rotor Silencieux Pale de rotor Joint torique Cylindre Plaque arrière Doublure Goupille à demeure Ressort Goupille à...
