pro.point 9033895 Manual

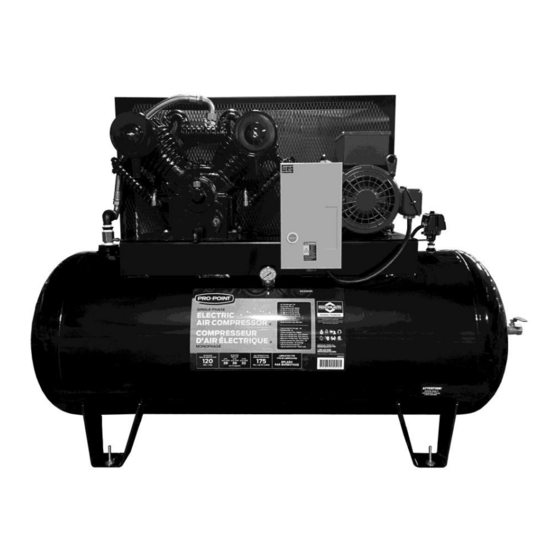

Single-phase electric air compressor
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
9033895
Please read and understand all instructions before use. Retain this
manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9033895 and is the answer not in the manual?

Questions and answers

Related Manuals for pro.point 9033895

Summary of Contents for pro.point 9033895

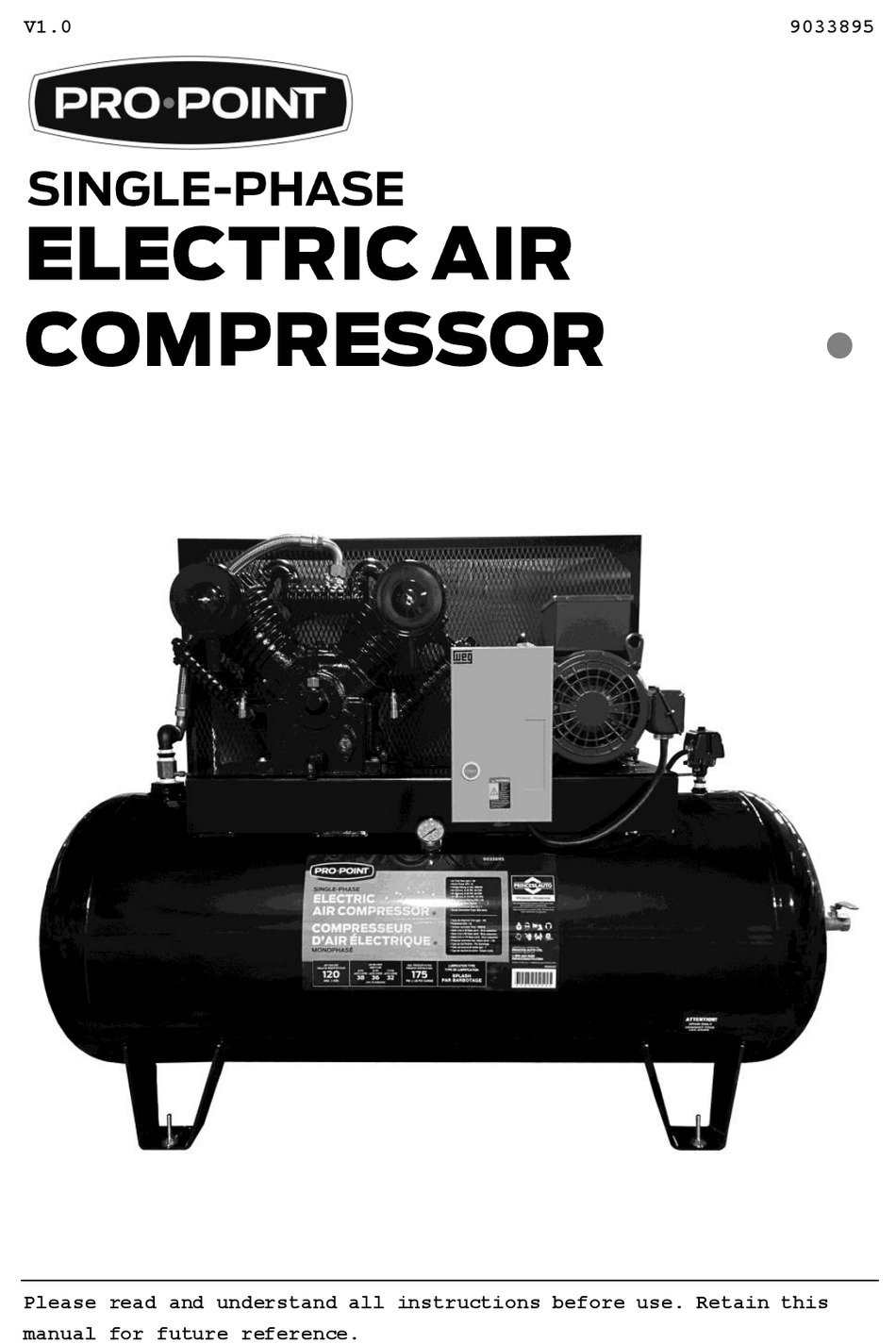

  • Page 1 V1.0 9033895  Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 9033895 Single-Phase Electric Air Compressor V1.0 Air tank size 120 gal. Tank type Horizontal stationary Motor type Electric Horse Power Voltage rating 208/230V AC Frequency rating 60 Hz Phase Single Air delivery @ 40 PSI 38 CFM Air delivery @ 90 PSI...
  • Page 3 V1.0 Single-Phase Electric Air Compressor 9033895 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.
  • Page 4 9033895 Single-Phase Electric Air Compressor V1.0 1. Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. 2. Keep anyone not wearing the appropriate safety equipment away from the work area.
  • Page 5 V1.0 Single-Phase Electric Air Compressor 9033895 7. This tool can cause hearing damage. Wear hearing protection gear with an appropriate Noise Reduction Rating to withstand the decibel levels. Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool.
  • Page 6 9033895 Single-Phase Electric Air Compressor V1.0 3. Serious injury or death may occur from an air tank explosion if the air tank is not properly maintained or if modifications, alterations or repairs are attempted. Drain air tank daily or after each use. Never drill into, weld, patch or modify the air tank.
  • Page 7 V1.0 Single-Phase Electric Air Compressor 9033895 8. Serious injury may occur if repairs are attempted with damaged, missing or removed protective guards, shrouds or missing covers. All repairs to the air compressor should be made only by authorized or trained service personnel.
  • Page 8 9033895 Single-Phase Electric Air Compressor V1.0 2. Do not expose the tool to rain, snow, frost or any other damp or wet conditions. Water entering a tool will increase the risk of electric shock. 3. In the event of a power failure, unplug the machine as soon as the power is interrupted.
  • Page 9 V1.0 Single-Phase Electric Air Compressor 9033895 3.4 Do not wrap the air hose around the tool as sharp edges may pierce or crack the air hose. Gently coil the hose and either hang on a hook or fasten with a device to keep hose together when storing.
  • Page 10 9033895 Single-Phase Electric Air Compressor V1.0 WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 11 V1.0 Single-Phase Electric Air Compressor 9033895 3. If mounting the compressor, adhere to the following: 3.1 Place rubber feet or isolation pads under the compressor’s feet. 3.2 Make certain the feet (F) are level and no stress is placed on the legs when mounting nuts are tightened.
  • Page 12 9033895 Single-Phase Electric Air Compressor V1.0 3. The electric motor (C) will start and fill the air storage tank (A). 4. Air pressure will build until the cut-off pressure is reached. This will stop the compressor automatically, indicating it is ready for use.
  • Page 13 V1.0 Single-Phase Electric Air Compressor 9033895 5. Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. 6. The compressor has heat dissipation fins for proper cooling. Clean the fins and other parts that collect dust.
  • Page 14 9033895 Single-Phase Electric Air Compressor V1.0 1. Remove the oil filler plug. 2. Slowly pour appropriate oil (see above) into the pump crankcase. 3. Ensure oil level is in the middle of the sight glass. To change the oil, accomplish the following: 1.
  • Page 15 V1.0 Single-Phase Electric Air Compressor 9033895 3. Loosen the motor bolts and slide the motor towards the compressor head just enough to allow the old belt to be removed. 4. Install the new belt. 5. Slide the motor away from the compressor head to achieve the proper belt tension (see above).
  • Page 16 9033895 Single-Phase Electric Air Compressor V1.0 1. Inspect the air pressure tanks for corrosion or other damage. 2. Replace the air filter (more often if the compressor is used near paint spraying operations or in dusty environments). 3. Change the compressor oil.
  • Page 17 V1.0 Single-Phase Electric Air Compressor 9033895 2. Air receiver 2. Drain air is at full receiver pressure Low pressure 1. Safety valve 1. Replace safety leaks valve 2. Drain cock 2. Close drain open cock 3. Loose tubes or 3. Tighten...
  • Page 18 9033895 Single-Phase Electric Air Compressor V1.0 3. Operating 3. Reduce pressure too operating high pressure 4. Low oil or 4. Drain and wrong oil replace oil 5. Cycle too long 5. Allow for (proper cycle: longer rests 50 to 60% on between cycles.
  • Page 19 V1.0 Single-Phase Electric Air Compressor 9033895 6. Leaking head 6. Replace head gasket gasket 7. Dirty or 7. Remove and plugged inter clean inter cooler tubes cooler tubes 8. Pressure switch 8. Make necessary adjusted too adjustments low or 9. Replace valves defective 10.
  • Page 20 9033895 Single-Phase Electric Air Compressor V1.0 cyclinder 2. System 2. Check and pressure replace valve leaking back if necessary through check 3. Drain oil and valve when replace compressor is stopped 3. Wrong oil Excessive 1. Loose 1. Tighten vibration,...
  • Page 21 V1.0 Single-Phase Electric Air Compressor 9033895 Compressor uses 1. Clogged inlet 1. Clean and too much oil filter replace if necessary 2. Wrong oil 2. Drain and 3. Oil level too replace oil high 3. Fill compressor 4. Crankcase with oil to...
  • Page 22 9033895 Single-Phase Electric Air Compressor V1.0 For technical questions call 1-800-665-8685...
  • Page 23 V1.0 Single-Phase Electric Air Compressor 9033895 Visit www.princessauto.com for more information...
  • Page 24 9033895 Single-Phase Electric Air Compressor V1.0 For technical questions call 1-800-665-8685...
  • Page 25 V1,0 9033895  Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 26 9033895 Compresseur d’air électrique, monophasé V1,0 Taille de réservoir d’air 120 gallons Type de réservoir Horizontal fixe Type de moteur Électrique Chevaux-vapeur Tension nominale 208/230 Vca Fréquence nominal 60 Hz Phase Monophasé Débit d’air à 40 lb/po 38 pi cubes/min carré...
  • Page 27 V1,0 Compresseur d’air électrique, monophasé 9033895 Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
  • Page 28 9033895 Compresseur d’air électrique, monophasé V1,0 Ce compresseur d’air de type horizontal stationnaire se caractérise par une grande capacité de 120 gallons. Il produit un débit d’air de 32 pi cubes/min avec une pression maximale de 175 lb/po carré, ce qui le rend idéal pour une utilisation constante à...
  • Page 29 V1,0 Compresseur d’air électrique, monophasé 9033895 4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de poussière ou de liquides inflammables. AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI).
  • Page 30 9033895 Compresseur d’air électrique, monophasé V1,0 1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. 2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil.
  • Page 31 V1,0 Compresseur d’air électrique, monophasé 9033895 2. N’utilisez pas l’outil si des pièces présentent des dommages ou des bris ou sont égarées. Réparez ou remplacez les pièces. N’utilisez que des pièces de rechange approuvées avec les spécifications correspondantes. 3. Des blessures graves ou la mort peuvent survenir en cas d’explosion du réservoir d’air...
  • Page 32 9033895 Compresseur d’air électrique, monophasé V1,0 7. Des brûlures graves peuvent survenir si on touche les pièces de métal exposées, comme la tête du compresseur ou le moteur en cours de marche, et ce, même après avoir arrêté le compresseur pendant un certain temps. Ne touchez jamais une pièce de métal exposée en...
  • Page 33 V1,0 Compresseur d’air électrique, monophasé 9033895 13. Dans les climats froids, videz le réservoir après chaque utilisation afin d’éviter l’accumulation de glace. 14. La soupape de ce compresseur est installée en usine pour prévenir une mise sous pression excessive. Ne modifiez pas ou ne réglez pas la soupape de sécurité.
  • Page 34 9033895 Compresseur d’air électrique, monophasé V1,0 AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié. 1. Inspectez le tuyau d’air de l'outil pour déceler des fissures, des effilochures et tout autre défaut avant chaque utilisation. Arrêtez l'utilisation si le tuyau d’air est endommagée ou si un sifflement se fait entendre provenant du tuyau à...
  • Page 35 V1,0 Compresseur d’air électrique, monophasé 9033895 4. Un conduite d'air endommagée ou débranchée sous pression peut se comporter à la façon d'un fouet et infliger des blessures corporelles ou endommager l'aire de travail. Fixez le tuyau d’air du compresseur à une structure fixe ou permanente au moyen de serre-câbles ou...
  • Page 36 9033895 Compresseur d’air électrique, monophasé V1,0 9. Des blessures graves ou même la mort peuvent survenir en cas d’inhalation de l’air comprimé. Le jet d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides. N’inhalez jamais l’air comprimé...
  • Page 37 V1,0 Compresseur d’air électrique, monophasé 9033895 Les lettres de référence entre parenthèses (A) se rapportent à la clé d'identification comprise. 1. Placez le compresseur dans une aire de travail ou un endroit qui répond aux critères suivants : • À l’intérieur •...
  • Page 38 9033895 Compresseur d’air électrique, monophasé V1,0 2. Vérifiez régulièrement la tension des boulons et des éléments de quincaillerie. Le fonctionnement d’un équipement présentant des boulons ou des raccords desserrés entraînera des vibrations excessives et le bris prématuré des composants de commande du compresseur.
  • Page 39 V1,0 Compresseur d’air électrique, monophasé 9033895 8. Après chaque utilisation, purgez la condensation des réservoirs de pression d’air à l’arrière des réservoirs et dégagez les conduites de pression d’air. AVIS! Déconnectez toujours le compresseur de sa source d’alimentation et purgez le réservoir d’air et les conduites d’air de toute pression avant...
  • Page 40 9033895 Compresseur d’air électrique, monophasé V1,0 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. Ce compresseur est rempli d’huile SAE 20 W (ISO 68) au départ.
  • Page 41 V1,0 Compresseur d’air électrique, monophasé 9033895 3. Assurez-vous que le niveau d’huile arrive au milieu du voyant. Pour changer l’huile, faites ce qui suit : 1. Retirez le bouchon de vidange d’huile. 2. Laissez l’huile s’égoutter complètement. 3. Replacez le bouchon de vidange d’huile.
  • Page 42 9033895 Compresseur d’air électrique, monophasé V1,0 3. Desserrez les boulons du moteur et glissez le moteur vers la tête de compresseur, suffisamment pour permettre le retrait de la courroie usée. 4. Installez la courroie neuve. 5. Glissez le moteur en l’éloignant de la tête du compresseur pour obtenir la bonne tension de courroie (voir ci-dessus).
  • Page 43 V1,0 Compresseur d’air électrique, monophasé 9033895 3. Vérifiez la courroie pour déceler tout signe d’usure ou de dommage. 1. Inspectez l’unité pour déceler des fuites éventuelles. 2. Serrez les joints si des fuites sont présentes. 3. Vérifiez la courroie pour vous assurer d’une tension appropriée.
  • Page 44 9033895 Compresseur d’air électrique, monophasé V1,0 Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution.
  • Page 45 V1,0 Compresseur d’air électrique, monophasé 9033895 5. Soupape de 5. Replacez la décompression soupape de défectueuse décompression Présence 1. Trop d’huile 1. Vidangez d’huile dans le dans le carter l’huile et refoulement moteur remplissez jusqu’au niveau 2. Viscosité approprié inadéquate de l’huile...
  • Page 46 9033895 Compresseur d’air électrique, monophasé V1,0 4. Bas niveau 4. Vidangez et d’huile ou remplacez huile l’huile inappropriée 5. Attendez plus utilisée longtemps entre 5. Le cycle du les cycles compresseur est 6. Vérifiez s’il y trop long (le a des fuites cycle adéquat...
  • Page 47 V1,0 Compresseur d’air électrique, monophasé 9033895 3. Les courroies 3. Ajustez la d’entraînement tension de glissent courroie 4. La soupape de 4. Fermez la vidange est soupape de ouverte vidange 5. Manomètre 5. Remplacez le défectueux manomètre 6. Joint de 6.
  • Page 48 9033895 Compresseur d’air électrique, monophasé V1,0 3. Courroies 3. Ajustez la d’entraînement tension de trop serrées courroie 4. Pressostat 4. Remplacez défectueux l’interrupteur 5. Moteur 5. Remplacez le défectueux moteur (consultez un 6. Alimentation électricien) fournie par une génératrice 6. Consultez un électricien...
  • Page 49 V1,0 Compresseur d’air électrique, monophasé 9033895 Vibration 1. Moteur, 1. Serrez les excessive; le compresseur ou composants compresseur protège-moteur 2. Mettez le émet des lâche compresseur de cognements 2. Compresseur non niveau de niveau 3. Desserrez les 3. Les boulons de...
  • Page 50 9033895 Compresseur d’air électrique, monophasé V1,0 Le compresseur 1. Filtre d’entrée 1. Nettoyez et utilise trop bouché remplacez, au d’huile. besoin 2. Huile inappropriée 2. Vidangez et remplacez 3. Niveau d’huile l’huile trop élevé 3. Remplissez le 4. Fonctionnement compresseur défectueux de...
  • Page 51 V1,0 Compresseur d’air électrique, monophasé 9033895 Les segments de 1. Allouez 100 piston ne sont heures pas étanches d’utilisation normale pour que les segments neufs s’étanchéisent 2. Vidangez l’huile et remplissez d’huile approuvée Visitez www.princessauto.com pour plus d'informations...
  • Page 52 9033895 Compresseur d’air électrique, monophasé V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
