pro.point 8475006 User Manual

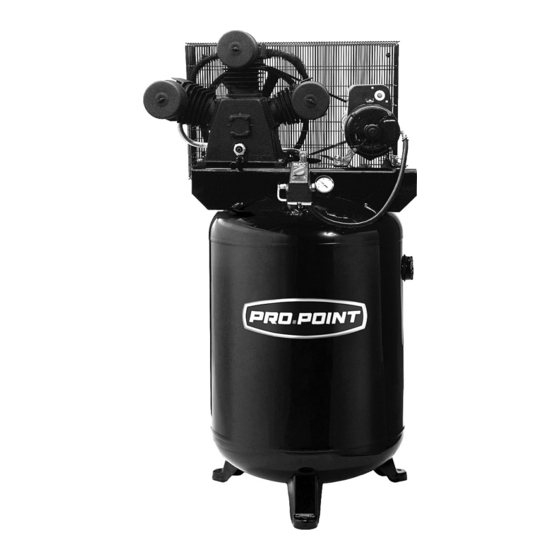

60 gallon single stage stationary air compressor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 1.6
8475006
60 Gallon
Single Stage Stationary
Air Compressor
User Manual
200-3137-A_10-8-18
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8475006 and is the answer not in the manual?

Questions and answers

Related Manuals for pro.point 8475006

Summary of Contents for pro.point 8475006

  • Page 1 V 1.6 8475006 60 Gallon Single Stage Stationary Air Compressor User Manual 200-3137-A_10-8-18 Please read this manual before use.

  • Page 2: Specifications

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor SPECIFICATIONS Air Delivery 18.1 CFM @ 90 PSI 20.6 CFM @ 40 PSI Air Tank Capacity 60 Gallons (227 litres) Max. Air Pressure 155 PSI Cut-In Pressure 125 PSI Cut-Out Pressure...

  • Page 3: Hazard Definitions

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor SAFETY WARNING! Read and understand all instructions before using this device. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.

  • Page 4: Specific Safety Precautions

    V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 SPECIFIC SAFETY PRECAUTIONS 1. Risk of Bursting Serious injury or death may occur from an air tank explosion if the air tank is not properly maintained or if modifications, alterations or repairs are attempted. Drain air tank daily or after each use.

  • Page 5: General Safety Precautions

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor 7. Stationary tanks should be level to distribute oil properly and prevent damage to the tank and compressor. The tank’s feet should be shimmed so the pump base is level to within 1/8 in.
  • Page 6 V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 The pressure switch (D) shuts down the motor and relieves air pressure in the pump and transfer tube when the air pressure in the tank reaches the cut–out pressure. As compressed air is used and the pressure level in the tank drops to the cut–in pressure, the pressure switch restarts the motor...

  • Page 7: Electrical Power Requirements

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor ASSEMBLY Locate the compressor according to the following guidelines: 1. For optimum performance, locate the compressor close to the power panel (see section Main Power Panel) and as close as possible to the place where the air will be used.

  • Page 8: Operation

    V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 OPERATION BREAK-IN THE PUMP NOTICE! The pump is shipped with break–in oil, which should be changed after the first 8 hours of operation. To reduce maintenance and repair problems, use only a premium compressor oil.

  • Page 9: Daily Startup

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor DAILY START UP WARNING! High temperatures are generated by the electric motor and the pump. To prevent burns or other injuries, DO NOT touch the compressor while it is running. Allow it to cool before handling or servicing.

  • Page 10: Maintenance Schedule

    V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 MAINTENANCE SCHEDULE TASK INTERVAL Check Pump Oil Level Daily Operate the Pressure Relief Valves Daily Drain Tank Daily Check for Unusual Noise or Vibration Daily Check for Air or Oil Leaks...

  • Page 11: Pulley Alignment

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor PULLEY ALIGNMENT To check pulley alignment, remove the belt guard and place a straightedge (A) against the pump flywheel (B) (Fig. 8). Measure and record the distance from the straightedge to the edge of the drive belt at point C.

  • Page 12: Troubleshooting

    V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 DISPOSAL Recycle a device damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids.
  • Page 13 V 1.6 8475006 60 Gallon Single Stage Stationary Air Compressor Problem(s) Possible Cause(s) Suggested Solution(s) Regulated 1. This is normal. 1. If pressure drops too low, adjust air pressure gauge 2. Compressor not tool regulator while accessory is used. reading drops large enough.
  • Page 14 V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 Problem(s) Possible Cause(s) Suggested Solution(s) Overheating. 1. Poor ventilation. 1. Relocate compressor to an area with 2. Dirty cooling surfaces. cool, dry, well circulated air, at least 3. Restricted air passages.

  • Page 15: Parts Breakdown

    8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor PARTS BREAKDOWN TORQUE CHART – COMPRESSOR Torque 10.8 to 15 ft-lb (14.7 to 20.3 N-m) Torque 50 to 75 ft-lb (67.8 to 101.7 N-m) Torque 1.7 to 2.5 ft-lb (2.3 to 3.4 N-m) Torque 3.8 to 5.4 ft-lb (5.1 to 7.3 N-m)
  • Page 16 V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 PARTS LIST – COMPRESSOR PART # DESCRIPTION QTY. PART IDENTIFIER Bracket 114-0825 Screw #10 x 3/4 in. 061-0005 Belt Guard (Outer) 125-0196 Set Screw, 5/16-18 061-0238 Belt 007-0077 Pulley 006-0148 Screw, 3/8-16 x 3/4 in.
  • Page 17 V 1.6 8475006 60 Gallon Single Stage Stationary Air Compressor PART # DESCRIPTION QTY. PART IDENTIFIER Bolt, 3/8 x 1 in. 059-1007 Nut, Lock 10-32 058-0158 Washer #10 060-0146 Screw, 5/16-18 059-0389 Nipple, 3/8 x 4 in. 065-0040 Cap-Pipe 3/8 in. NPT...
  • Page 18 V 1.6 60 Gallon Single Stage Stationary Air Compressor 8475006 PART # DESCRIPTION QTY. PART IDENTIFIER Gasket, valve plate to cyl. 046-0355 Head 042-0139 Gasket, head to valve plate 046-0356 Elbow, head outlet 064-0130 Finned tube 145-0677 Stud, M10 x 30...
  • Page 19 8475006 V 1.6 60 Gallon Single Stage Stationary Air Compressor PARTS LIST - KIT PART # DESCRIPTION INCLUDED PARTS # KIT # Gaskets, Complete Set Items 3, 5, 7, 20, 25 and 37 046-0359 Overhaul Kit Items 13, 19, 46 and 4A...
  • Page 21 V 1,6 8475006 Compresseur d'air à un étage 60 gal Manuel d'utilisateur 200-3137-A_10-8-18 Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 22: Spécifications

    8475006 V 1,6 Compresseur d'air à un étage 60 gal SPÉCIFICATIONS Diffusion d’air 18,1 pi cubes/min à 90 lb/po carré 20,6 pi cubes/min à 40 lb/po carré Capacité du réservoir d’air 227 L (60 gal) Pression d’air max. 155 lb/po carré...

  • Page 23: Aire De Travail

    8475006 Compresseur d'air à un étage 60 gal V 1,6 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet appareil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure ou de dommage à l’équipement.

  • Page 24: Consignes De Sécurité Spécifiques

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES 1. Risque d’éclatement Des blessures graves ou la mort peuvent survenir en cas d’explosion du réservoir d’air si celui-ci n’est pas bien entretenu ou si on tente de procéder à des modifications, des altérations ou des réparations.

  • Page 25: Consignes De Sécurité Générales

    8475006 Compresseur d'air à un étage 60 gal V 1,6 6. Risque de dommage au compresseur d’air ou aux biens À défaut de transporter ou d’utiliser le compresseur d’air correctement, il peut en résulter des dépenses majeures en réparations. Faites toujours fonctionner le compresseur au niveau et dans une position fixe pour l’empêcher de basculer ou de...
  • Page 26 V 1,6 Compresseur d'air à un étage 60 gal 8475006 COMPOSANTS DE BASE DU COMPRESSEUR D’AIR Les composants de base du compresseur d’air sont le moteur électrique, le système de protection contre les surcharges thermiques (TOPSMD), la pompe, le pressostat et le réservoir.

  • Page 27: Manomètre Du Réservoir

    8475006 Compresseur d'air à un étage 60 gal V 1,6 SOUPAPE DE DÉCHARGE DE PRESSION Le compresseur d’air est muni d’une soupape de décharge de sécurité conçue pour évacuer la pression du réservoir à une pression de réglage prédéterminée. Vérifiez régulièrement la soupape de décharge de sécurité...
  • Page 28 V 1,6 Compresseur d'air à un étage 60 gal 8475006 SPÉCIFICATIONS D’ALIMENTATION ÉLECTRIQUE AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié. Consultez l’étiquette du numéro de série du compresseur d’air afin de connaître la tension et l’intensité...
  • Page 29 8475006 Compresseur d'air à un étage 60 gal V 1,6 AVIS ! Arrêtez le compresseur immédiatement si celui-ci ne fonctionne pas correctement après 30 minutes et communiquez avec Princess Auto Ltd. pour obtenir une solution. 6. Après environ 30 minutes, fermez le sectionneur d’alimentation principal.

  • Page 30: Entretien

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 ENTRETIEN AVERTISSEMENT ! Seul un personnel d’entretien qualifié doit effectuer la réparation de l’appareil. Un appareil mal réparé peut présenter un risque pour l’utilisateur et/ou pour les autres. ATTENTION ! Débranchez ou arrêtez toujours votre compresseur et videz complètement le réservoir d’air avant de tenter tout genre d’entretien.

  • Page 31: Changement De L'huile

    8475006 Compresseur d'air à un étage 60 gal V 1,6 CHANGEMENT DE L’HUILE 1. Enlevez le bouchon d’huile (F) et vidangez l’huile jusqu’à ce qu’elle devienne une simple goutte. Fermez ensuite (fig. 6). 2. Ajoutez de l’huile à la pompe en retirant premièrement le bouchon du reniflard (G).

  • Page 32: Nettoyage Du Filtre À Air

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 NETTOYAGE DU FILTRE À AIR Un filtre à air sale diminuera la performance et la durée de vie du compresseur. Pour éviter la contamination interne de la pompe, nettoyez le filtre fréquemment et remplacez-le régulièrement.
  • Page 33 8475006 Compresseur d'air à un étage 60 gal V 1,6 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe est lente 1. Courroie desserrée/ 1. Ajustez la tension de courroie. pour accumuler la glissante 2. Corrigez les fuites d’air. pression à l’intérieur 2. Fuite au niveau du système 3.
  • Page 34 V 1,6 Compresseur d'air à un étage 60 gal 8475006 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Fuites d’air Pièces internes du régulateur Remplacez le régulateur ou du régulateur sales ou endommagées les pièces internes. Le régulateur ne règle pas la pression. Le manomètre 1.
  • Page 35 8475006 Compresseur d'air à un étage 60 gal V 1,6 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Une consommation 1. Basse tension/surcharge 1. Vérifiez si la source d’énergie est excessive de du moteur adéquate et si le compresseur est courant entraîne le 2.
  • Page 36 V 1,6 Compresseur d'air à un étage 60 gal 8475006 RÉPARTITION DES PIÈCES TABLEAU DES COUPLES - COMPRESSEUR Serrez à un couple de 14,7 à 20,3 N·m (10,8 à 15 pi-lb) Serrez à un couple de 67,8 à 101,7 N·m (50 à 75 pi-lb) Serrez à...
  • Page 37 8475006 Compresseur d'air à un étage 60 gal V 1,6 LISTE DES PIÈCES – COMPRESSEUR DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR DE LA PIÈCE 114-0825 Support 061-0005 Vis n 10 x 3/4 po Garde-courroie (extérieur) 125-0196 Vis de calage, 5/16-18 061-0238 007-0077...
  • Page 38 V 1,6 Compresseur d'air à un étage 60 gal 8475006 DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR DE LA PIÈCE Coude de 90°, 3/4 x 3/4 po 064-0032 Étiquette d’avertissement 098-3031 Boulon, 3/8 x 1 po 059-1007 Écrou de blocage 10-32 058-0158 Rondelle n...
  • Page 39 8475006 Compresseur d'air à un étage 60 gal V 1,6 LISTE DES PIÈCES - ENSEMBLE DE POMPE (18 PI CUBE/MIN.) DESCRIPTION QTÉ IDENTIFICATEUR PIÈCE DE LA PIÈCE Carter moteur 049-0060 Cylindre 050-0074 Joint d'étanchéité entre le cylindre et le carter moteur...
  • Page 40 V 1,6 Compresseur d'air à un étage 60 gal 8475006 DESCRIPTION QTÉ IDENTIFICATEUR PIÈCE DE LA PIÈCE Volant moteur 044-0079 Capuchon pour tuyau, 3/8 po 062-0101 LISTE DE PIÈCES - TROUSSE DESCRIPTION DE PIÈCES COMPRISES PIÈCE TROUSSE Joints d'étanchéité, Comprend les articles nos 3, 5, 7, 20, 25 et 37 046-0359 ensemble complet Trousse de révision...
