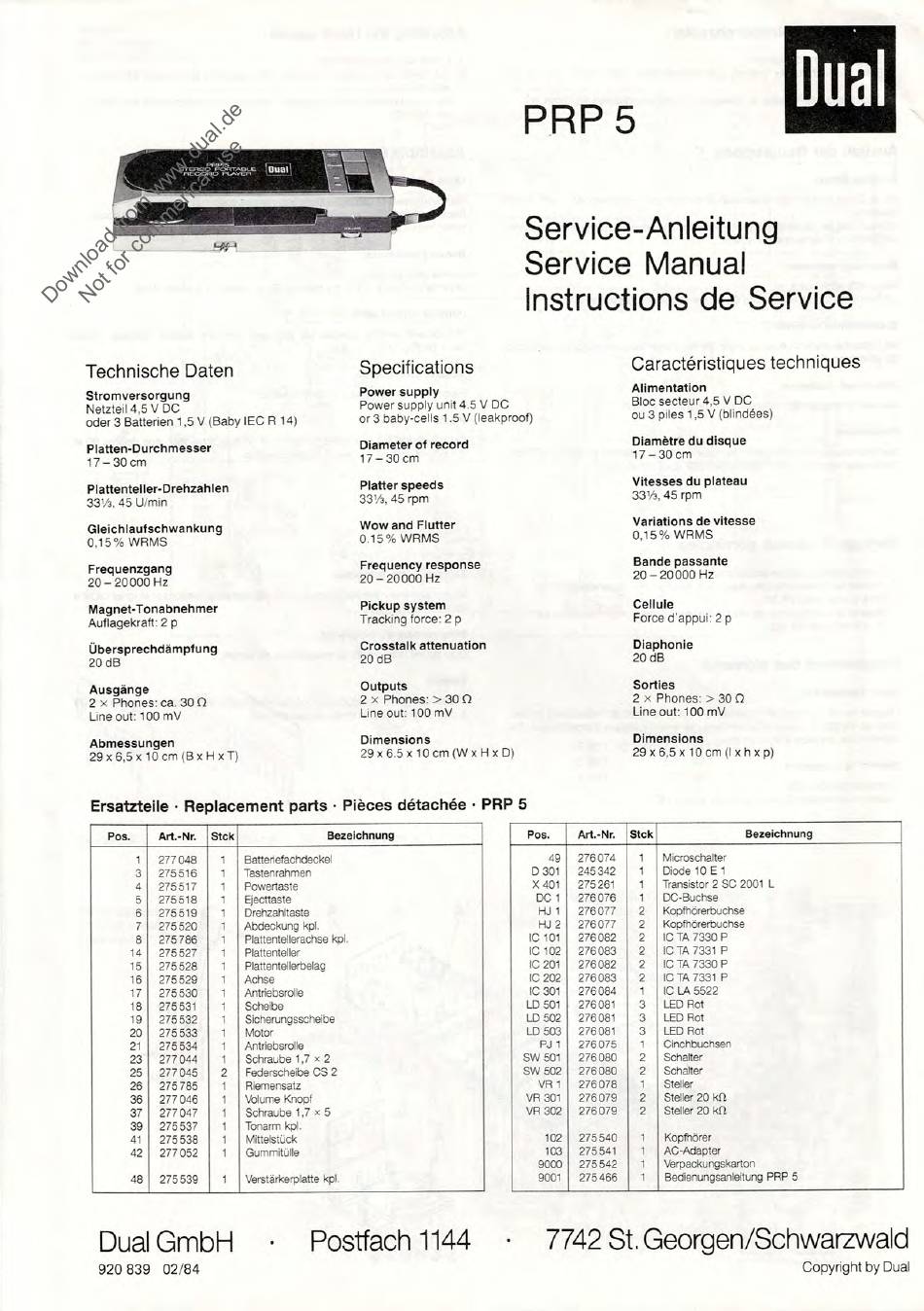

Dual PRP 5 Service Manual

Technische Daten
Stromversorgung
Netzteil 4,5V DC
oder 3 Batterien 1,5V (Baby IEC R 14)
Platten -Durchmesser
17 — 30 cm
Plattenteller -Drehzahlen
331 / 2 , 45 U/min
Gleichlaufschwankung
0,15% WRMS
Frequenzgang
20— 20 000 Hz
Magnet -Tonabnehmer
Auflagekraft: 2 p
Übersprechdämpfung
20 dB
Ausgänge
2 x Phones: ca. 300
Line out: 100 mV
Abmessungen
29 x 6,5x 10 cm(BxHxT)
PRP 5
Dual
Service -Anleitung
Service Manual
lnstructions de Service
Specifications
Power supply
Power supply unit 4.5V DC
or 3 baby-cells 1.5 V (leakproof)
Diameter of record
1 7 — 30 cm
Platter speeds
331/3, 45 rpm
Wow and Flutter
0.15% WRMS
Frequency response
20 — 20 000 Hz
Pickup system
Tracking force: 2 p
Crosstalk attenuation
20 dB
Outputs
2 x Phones: > 30
Line out: 100 mV
Dimensions
29x 6.5 x 10 cm (Wx H x D)
Ersatzteile • Replacement parts • Pibces dötachöe • PRP 5
Pos.
Art.-Nr. Stck
Bezeichnung
1 277 048 1
Batteriefachdeckel
3
275 516 1 Tastenrahmen
4 275 517 1 Powertaste
5 275 518
1 Ejecttaste
6 275 519 1
Drehzahltaste
7 275 520 1
Abdeckung kpl.
8
275 786 1 Plattentellerachse kpl.
14 275 527 1 Plattenteller
15 275 528 1
Plattentellerbelag
16 275 529
1 Achse
17 275 530 1 Antriebsrolle
18 275 531 1 Scheibe
19
275 532 1 Sicherungsscheibe
20 275 533 1 Motor
21 275 534 1 Antriebsrolle
23 277 044
1
Schraube 1,7 x 2
25 277 045 2 Federscheibe CS 2
26 275 785 1 Riemensatz
36 277 046 1 Volume Knopf
37 277 047 1 Schraube 1,7 x 5
39 275 537 1 Tonarm kpl.
41 275 538 1 Mittelstück
42 277 052 1 Gummitülle
48 275 539 1
Verstärkerplatte kpl.
Caractöristiques techniques
Alimentation
Bloc secteur 4,5 V DC
ou 3 piles 1,5V (blindees)
Diametre du disque
17— 30 cm
Vitesses du plateau
331/3, 45 rpm
Variations de vitesse
0,15% WRMS
Bande passante
20 — 20 000 Hz
Cellule
Force d'appui: 2 p
Diaphonie
20 dB
Sorties
2 x Phones: > 30
Line out: 100 mV
Dimensions
29 x 6,5 x 10 cm (lx h x p)
Pos.
Art.-Nr. Stck Bezeichnung
49 276 074
1 Microschalter
D 301 245 342 1 Diode 10 E 1
X 401 275 261 1
Transistor 2 SC 2001 L
DC 1
276 076 1 DC-Buchse
HJ 1 276 077 2 Kopfhörerbuchse
HJ 2 276 077
2 Kopfhörerbuchse
IC 101 276 082 2 IC TA 7330 P
IC 102 276 083 2 IC TA 7331 P
IC 201 276 082 2 IC TA 7330 P
IC 202 276 083
2 IC TA 7331 P
IC 301
276 084 1 IC LA 5522
LD 501 276 081 3 LED Rot
LD 502 276 081 3
LED Rot
LD 503
276 081 3 LED Rot
PJ 1 276 075 1 Cinchbuchsen
SW 501 276 080 2 Schalter
SW 502 276 080 2 Schalter
VR 1 276 078 1 Steller
VR 301 276 079 2 Steller 20 kn
VR 302 276 079 2
Steller 20 kfl
102 275 540 1 Kopfhörer
103 275 541
1 AC-Adapter
9000 275 542 1
Verpackungskarton
9001 275 466 1
Bedienungsanleitung PRP 5
Dual GmbH •
Postfach 1144 •
7742 St. Georgen/Schwarzwald
920 839 02/84
Copyright by Dual
