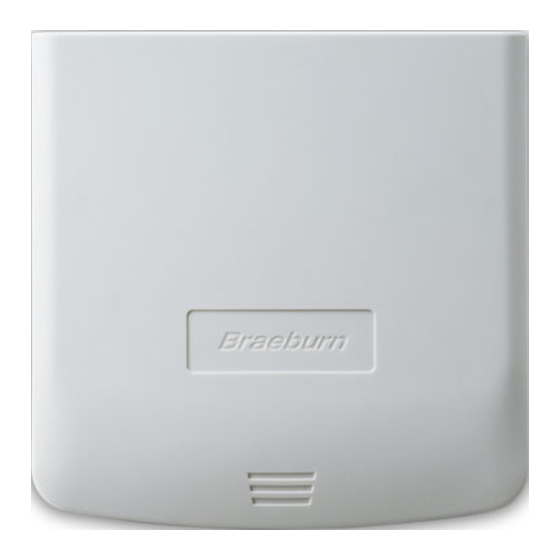

Braeburn 140202 Installer's Manual

Premier 2-zone controller

Hide thumbs Also See for 140202:

Installer's manual (12 pages)

page of 36

/ 36
Bookmarks

Available languages

Quick Links

Download this manual

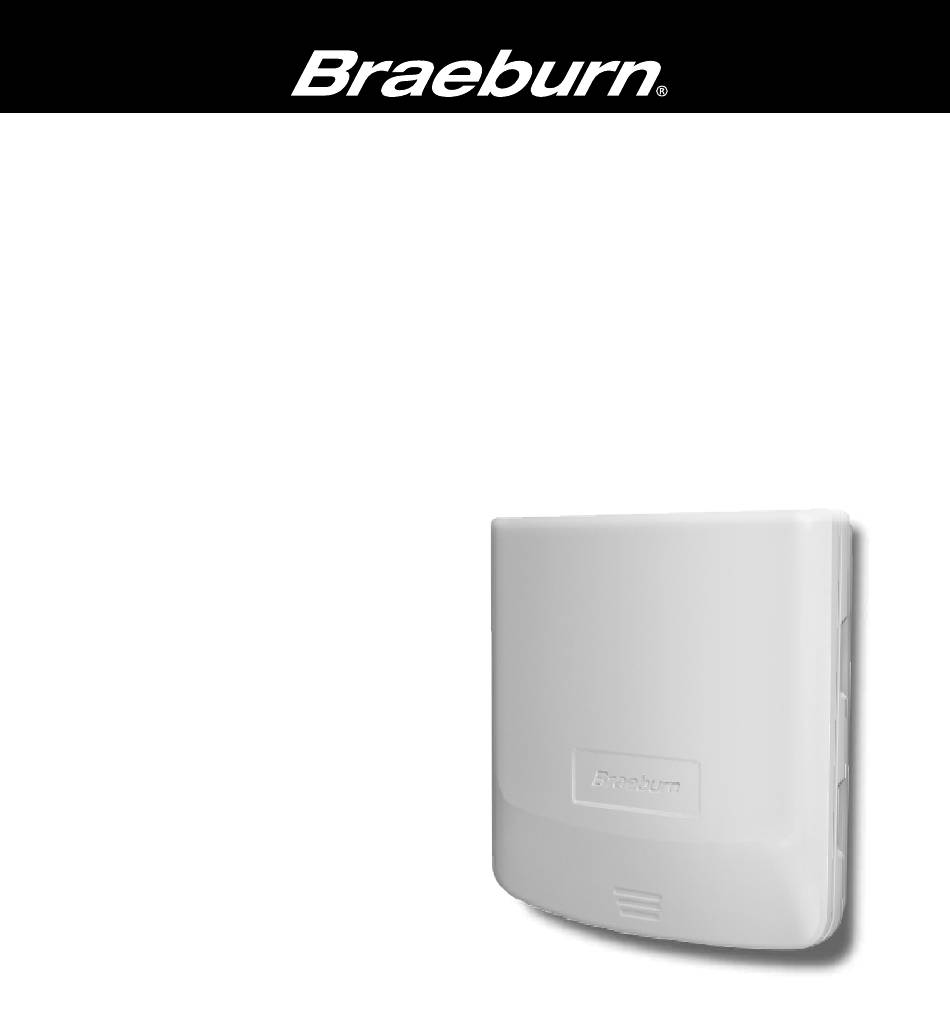

Premier 2-Zone Controller

model 140202

Installer Guide

Controlador de 2 zonas premier

modelo 140202

Guía de instalación

Régulateur 2 zones de première qualité

modèle 140202

Guide de l'installateur

English, 2-12

Español, 13-23

Français, 24-34

140202-100-03

Need help?

Do you have a question about the 140202 and is the answer not in the manual?

Questions and answers

Summary of Contents for Braeburn 140202

Page 1 Premier 2-Zone Controller model 140202 Installer Guide Controlador de 2 zonas premier modelo 140202 Guía de instalación Régulateur 2 zones de première qualité modèle 140202 Guide de l’installateur English, 2-12 Español, 13-23 Français, 24-34 140202-100-03...
Page 2 CONTENTS Specifications Configuration Suitable Mounting Locations System Checkout Wiring Diagrams Operation Warning • Read all of the instructions before proceeding. • Always turn off power to the heating/air conditioning system prior to installing or adjusting the Premier 2-Zone Controller. Wire the entire panel before applying transformer power. •...
Page 3 Suitable Mounting Locations Mount the Premier 2-Zone Controller panel near the HVAC equipment (see Figure 2). The panel can be mounted in any orientation on a wall, stud, roof truss, or the return-air plenum. For appearance, mount the panel level. Remove the panel cover and use the base as a template to drill mounting holes 4.5”...
Page 4 Wiring the Panel Always turn off power to the heating/air conditioning system prior to installing or adjusting the Premier 2-Zone Controller. Wire the entire panel before applying transformer power. Use the following general wiring instructions for all systems. Specific wiring will vary depending on the equipment and type of system (conventional or heat pump).
Page 5 Thermostat Wiring Install the system thermostats using the instructions provided by the manufacturer. Connect the thermostats to the zone panel as shown. Notes: • Use only single stage conventional thermostats. • Wiring to the C terminal is required only for thermostat power.
Page 6 Transformer Wiring Install the transformer using the instructions provided by the manufacturer. Size the transformer to the damper requirements. The zone panel has a built-in, self-resetting fuse. The maximum damper power per panel is 35 VA at Dedicated Zone 24 VAC. Zoning Transformer Panel Connect the transformer to the zone panel as shown.
Page 7 Heat Pump System Wiring Connect a single or multi-stage heat pump system to the zone panel 24 VAC as shown. 1st stage compressor control Conventional thermostats must be used 1st stage with a heat pump system. However, control aux heat / E-heat emergency heat will be controlled by control...
Page 8 Open J2 short cycle protection jumper for system test. Note: Replace J2 when system testing is completed or leave J2 open if compressor has built in short cycle protection. J1 jumper Braeburn JI REMOVE TO SEPARATE RH AND RC TERMINAL 2-Zone...
Page 9 3. Set the DIP switches to meet system requirements. NON HP HEAT PUMP NORMAL DUAL FUEL REV VALVE B FAN GAS ELEC/HP OPP CALL 20 LOCKOUT NONE ACTIVE PRIORITY ALL ZONE1 Switch Label Function Non-HP / Heat Pump Set to NON-HP for conventional equipment. Set to HEAT PUMP for heat pump equipment.
Page 10 Verify green heartbeat LED in middle of panel is pulsing. Verify zone LEDs near damper terminals are green. Switch zone 1 thermostat to heat mode, and call for heat in zone 1 by raising set temperature above room temperature. Verify zone 1 damper LED stays green (open) and zone 2 damper LED changes to red (closed).
Page 11 Operation The Premier 2-Zone Panel has LEDs to tell the installer and homeowner the current operating mode of the panel. Refer to Figure 5 and the following descriptions of the panel LEDs for operation information. Callout Description Heartbeat Flashes once per second when the panel is normal. RH and RC Lights when the HVAC equipment transformer(s) are receiving power.
Page 12 Braeburn JI REMOVE TO SEPARATE RH AND RC TERMINAL 2-Zone FLASHING WHEN NORMAL NON HP HEAT PUMP NORMAL DUAL FUEL REV VALVE B FAN GAS ELEC/HP OPP CALL 20 LOCKOUT NONE ACTIVE PRIORITY ALL ZONE1 J2-SHORT CYCLE PROTECTION EMERGENCY HEAT...
Page 13 CONTENIDO Especificaciones Configuración Ubicaciones idóneas del montaje Verificación del sistema Diagramas de cableado Operación Advertencia • Lea todas las instrucciones antes de continuar. • Apague siempre la energía que alimenta el sistema de calefacción/aire acondicionado antes de instalar o ajustar el controlador de 2 zonas premier. Conecte el cableado de todo el panel antes de aplicar energía al transformador.
Page 14 Ubicaciones idóneas del montaje Monte el panel del controlador de 2 zonas premier cerca del equipo de Calefacción, ventilación y aire acondicionado (HVAC, por sus siglas en inglés). (Vea la Figura 2). El panel se puede colocar en cualquier dirección sobre una pared, un montante, una viga de techo o el difusor de aire de retorno. Por presentación, monte el nivel del panel.
Page 15 Cableado del panel Apague siempre la energía que alimenta el sistema de calefacción/aire acondicionado antes de instalar o ajustar el controlador de 2 zonas premier. Conecte el cableado de todo el panel antes de aplicar energía al transformador. Use las siguientes instrucciones generales de cableado para todos los sistemas. El cableado específico variará...
Page 16 Cableado del termostato Instale los termostatos del sistema siguiendo las instrucciones suministradas por el fabricante. Conecte los termostatos al panel de zona como se muestra. Notas: • Use únicamente termostatos convencionales de una etapa. • El cableado a la terminal C sólo se requiere para energizar el termostato.
Page 17 Cableado del transformador LÍNEA Instale el transformador siguiendo las instrucciones VIVA suministradas por el fabricante. Ajuste el tamaño del transformador de acuerdo con los requisitos del regulador. El panel de zona tiene incorporado un fusible de reinicio Transformador de Panel automático.
Page 18 Cableado de un sistema de bomba de calor Conecte un sistema de una sola etapa LÍNEA VIVA o multietapa al panel de zona como se 24 VCA muestra. Control del compresor de Termostatos convencionales deben de 1ra etapa Control de ventilador de ser usados con un sistema de bomba 1ra etapa...
Page 19 Abra el puente de protección de ciclo corto J2 para probar el sistema. Nota: cierre el puente J2 cuando termine la prueba del sistema o déjelo abierto si el compresor tiene incorporada una protección de ciclo corto. Puente J1 Braeburn JI - RETIRE PARA SEPARAR TERMINAL RH Y RC 2 zonas DESTELLA EN CONDICIÓN NORMAL...
Page 20 3. Ajuste los interruptores DIP a los NO BOMBA DE CALOR (HP) BOMBA DE CALOR requisitos del sistema. NORMAL DOBLE COMBUSTIBLE VÁLVULA INVERSORA B GAS DE VENTILADOR ELECT./BOMBA DE CALOR DEMANDA OPUESTA 20 NINGÚN BLOQUEO ACTIVO PRIORIDAD TODO ZONA1 Etiqueta de interruptor Función Non-HP/Heat Pump Póngalo en NON-HP para equipo convencional.
Page 21 Asegúrese de que no haya demanda de ninguna zona, apagando los termostatos de la zona 1 y la zona 2. Aplique energía de 24 VCA al panel. Verifique que el LED indicador de energía, de color verde, que se encuentra cerca de las terminales de 24 VCA, esté...
Page 22 Verifique que los indicadores LED de las zonas, que se encuentran cerca de las terminales del regulador, estén en verde. Si la temperatura externa es aceptable, repita los pasos anteriores en el modo de aire acondicionado. El aire acondicionado no trabajará si la calefacción de emergencia está encendida.
Page 23 Braeburn JI - RETIRE PARA SEPARAR TERMINAL RH Y RC 2 zonas DESTELLA EN CONDICIÓN NORMAL NO BOMBA DE CALOR (HP) BOMBA DE CALOR NORMAL DOBLE COMBUSTIBLE VÁLVULA INVERSORA B GAS DE VENTILADOR ELECT./BOMBA DE CALOR DEMANDA OPUESTA 20 NINGÚN BLOQUEO...
Page 24 CONTENU Spécifications Configuration Points de montage convenables Verrouillage du système Schémas de câblage Fonctionnement Avertissement • Lire toutes les instructions avant de procéder. • Toujours éteindre le système de chauffage/climatisation avant d’installer ou d’ajuster le régulateur 2 zones de première qualité. Câbler l’ensemble du panneau avant d’actionner l’alimentation du transformateur.
Page 25 Points de montage convenables Monter le panneau du régulateur 2 zones de première qualité près de l’équipement CVCA (voir la figure 2). Le panneau peut être fixé dans n’importe quel sens sur un mur, un montant, une ferme de toiture ou un plénum de reprise d’air.
Page 26 Câblage du panneau Toujours éteindre le système de chauffage/climatisation avant d’installer ou d’ajuster le régulateur 2 zones de première qualité. Câbler l’ensemble du panneau avant d’actionner l’alimentation du transformateur. Respecter les directives générales de câblage suivantes pour tous les systèmes. Le câblage spécifique variera en fonction de l’équipement et du type de système (conventionnel ou à...
Page 27 Câblage du thermostat Installer les thermostats du système en respectant les directives fournies par le fabricant. Raccorder les thermostats au panneau de commande de zone tel qu’illustré. Remarques : • Utilisez uniquement un seul étage thermostats conventionnels. • Le câblage à la borne C n’est requis que pour Thermostat Panneau de l’alimentation du thermostat.
Page 28 Câblage du transformateur CHAUD Installer le transformateur en respectant les directives fournies par le fabricant. Coter le transformateur conformément aux exigences du volet automatisé. Le panneau de commande de zone possède un fusible Transformateur Panneau de intégré à initialisation automatique. La puissance de zone spécialisé...
Page 29 Câblage du système de pompe à chaleur Raccorder le système de pompe à CHAUD chaleur monophase ou multiphrase 24 V CA au panneau de commande de zone tel Commande de qu’illustré. compresseur de première phase Commande de ventilateur de Thermostats conventionnels doit être première phase commande de chaleur...
Page 30 Remarque : Replacer le cavalier J2 une fois la mise à l’essai du système terminée ou le laisser ouvert si le compresseur possède une protection de cycle court intégrée. Cavalier J1 Braeburn RETIRER JI POUR SÉPARER LES BORNES RH ET RC...
Page 31 3. Régler les interrupteurs DIP conformément aux PC NON ACTIONNÉE POMPE À CHALEUR exigences du système. NORMAL POLYCOMBUSTIBLE ROBINET INVERSEUR B GAZ VENTILATEUR ÉLEC/PC SIGNAL OPPOSÉ 20 NON VERROUILLÉ ACTIF TOUS PRIORITAIRES ZONE1 Étiquetage des Fonction interrupteurs Non-HP/Heat Pump Position de NON HP pour le matériel conventionnel. Position à HEAT (PC non actionnée/Pompe PUMP pour l’équipement de pompe à...
Page 32 S’assurer qu’aucune zone n’envoie de signal d’activation en éteignant les thermostats des zones 1 et 2. Alimenter le panneau à l’aide d’une puissance de 24 volts c.a. Vérifier que le témoin DEL vert d’alimentation à proximité des bornes de 24 volts c.a. est allumé.
Page 33 S’assurer qu’aucune zone n’envoie de signal d’activation en éteignant les thermostats des zones 1 et 2. Alimenter le panneau à l’aide d’une puissance de 24 volts c.a. Vérifier que le témoin DEL vert d’alimentation à proximité des bornes de 24 volts c.a. est allumé.
Page 34 Braeburn RETIRER JI POUR SÉPARER LES BORNES RH ET RC 2 Zones CLIGNOTE EN FONCTIONNEMENT NORMAL PC NON ACTIONNÉE POMPE À CHALEUR NORMAL POLYCOMBUSTIBLE ROBINET INVERSEUR B GAZ VENTILATEUR ÉLEC/PC SIGNAL OPPOSÉ 20 NON VERROUILLÉ ACTIF TOUS PRIORITAIRES ZONE1 J2-PROTECTION...
Page 35 Garantía Braeburn Systems LLC garantiza cada panel de zona Braeburn nuevo contra defectos de materiales o mano de obra por un período de cinco años a partir de la fecha original de compra realizada por un técnico de servicio profesional. Esta garantía y nuestra responsabilidad no se aplican a los daños a la mercancía o al panel de zona resultantes de un accidente, modificación, negligencia, uso indebido, instalación incorrecta o cualquier...
Page 36 Warranty Braeburn Systems LLC warrants each new Braeburn zone panel against any defects that are due to faulty material or workmanship for a period of five years after the original date of purchase by a professional service technician. This warranty and our liability does not apply to merchandise or the zone panel resulting from accident, alteration, neglect, misuse, improper installation or any other failure to follow Braeburn installation and operating instructions.
