Jupiter H470 Quick Installation Manual

*15G067040000AK*
P/N: 15G067040000AK V1.0
Quick Installation Guide
Jupiter

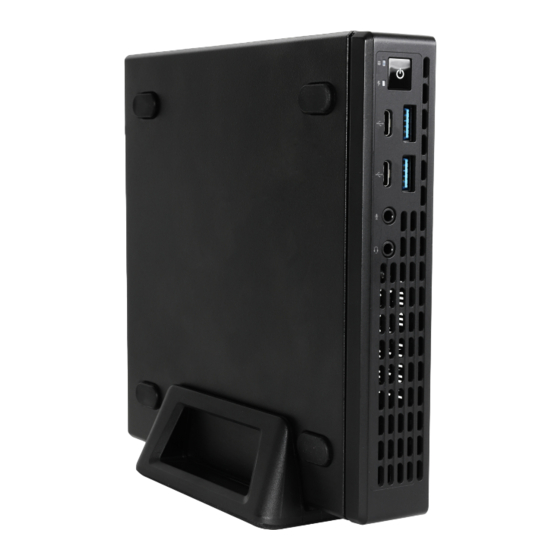

Front View / Вид спереди
USB 3.2 Gen1 Type-A Ports
USB 3.2 Gen1 Type-A
Power button USB 3.2 Gen1 Type-C Ports
USB 3.2 Gen1 Type-C
*If the rubber feet come off or are removed from the bottom case, please re-attach them.
M.2 SSD / Установка M.2 SSD
A
1
Carefully insert the SSD into the slot.
小心地将 SSD 卡插入 。
Аккуратно установите SSD модуль в разъем.
*Supports type 2280 M.2 SATA3 6.0 Gb/s module and
M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
B Wireless Module / Беспроводной модуль
1
Remove the screw of WLAN card.
取下 WLAN 模組上的螺絲。
Выкрутите винт, крепящий сетевую карту.
C DRAM / Установка модулей памяти
1
Carefully insert SO-DIMM memory modules.
小心地安裝 SO-DIMM。
Аккуратно вставьте в разъем модуль памяти SO-DIMM.
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
H470 90P2-6K000B0 o cerca il tuo prodotto tra le
Headphone
Microphone Jack
2
Tighten the screw to secure the SSD to the motherboard.
将之前卸下的螺丝重新锁上。
Закрепите с помощью винта модуль SSD на материнской
плате.
How to Safely Remove the Module / Как аккуратно извлечь WIFI модуль
2
Remove the WLAN card
取下 WLAN 卡。
Извлеките сетевую карту.
RAM Cards
2
Push down until the modules click into place.
下壓固定 SO-DIMM。
Нажмите на модуль до щелчка.
migliori offerte di PC Desktop e Workstation
Package Contents / Комплектация
VESA Mount Bracket
Jupiter
& screws (optional)
VESA крепление:
салазки и винты
Stand (optional)
Подставка (приобретаются
отдельно)
Support CD
Диск с драйверами
Rear View / Вид сзади
H410
DisplayPort
Antenna Port
Audio Line-Out HDMI
HDMI
H470 / Q470
DisplayPort COM Port
Antenna Port
Audio Line-Out DisplayPort
3
Disconnect the two antennas by manually lifting off
the clips that hold them in place.
將 WLAN 卡兩側的天線取下 。
Отсоедините обе антенны, потянув их вверх за разъемы.
AsRock Jupiter
Heatsink
Система
охлажения
Antennas Adapter and Power cord (optional)
Антенны Адаптер питания и сетевой шнур
(приобретаются отдельно)
Quick Installation Guide
Руководство по быстрой установке
COM Port Kensington Lock
COM
D-SUB Power Input
USB Ports
D-SUB
USB
LAN port
Kensington Lock
COM
HDMI
Power Input
HDMI
LAN port
USB 3.2 Gen1 Type-A Ports
USB 3.2 Gen1 Type-A
