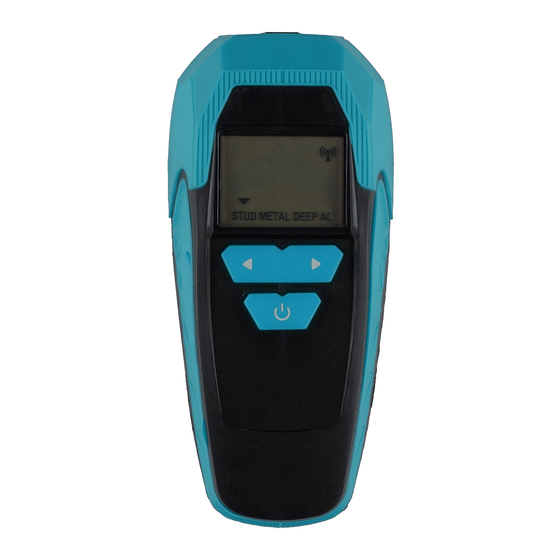

Elektroninen rakenneilmaisin 3 in 1
Lue käyttöohjeet huolellisesti ja noudata niitä.
Tuotteen tekniset tiedot
Tämä laite tunnistaa puun, metallin ja AC-sähköjohdot välisei-
näpintojen alta sekä metalliputket laatoituksen takaa tai beto-
nin sisältä.
Paristo: 9 V
Käyttölämpötila: 0 °C ~ 45 °C
MODE-toimintatila
Stud-koolaustunnistus
Deep-syvätunnistus
Metal-metallintunnistus
AC-sähköjohtotunnistus
Huomautukset
• Käytä laitetta aina ennen kuin naulaat, leikkaat tai poraat sei-
nää, lattiaa tai kattoa.
• Muista, että normaalisti koolauksen tai palkkien välinen etäi-
syys on 406 mm tai 610 mm ja leveys 38 mm.
• Aina kun löydät koolauksen, käytä AC-tunnistustilaa varmis-
taaksesi, onko kohdassa jännitteinen sähköjohto.
• Katkaise aina virta, kun työskentelet lähellä sähköjohtoja.
• Kun suoritat tunnistusta, pidä vapaa kätesi ja muut häiritse-
vät kohteet vähintään 15 cm:n päässä työkalusta.
• Tunnistetut äärireunat voivat olla leveämmällä kuin koolauk-
sen todellinen reuna.
• Älä koskaan yritä avata paristoa.
• Älä säilytä paristoa paikassa, jossa lämpötila voi ylittää 40 °C
Käytön aloitus
1. Pariston asennus
1.1 Avaa laitteen takaosassa oleva paristotila.
1.2 Liitä uusi 9 V:n paristo paristoliittimeen.
1.3 Aseta paristo paristotilaan.
1.4 Sulje paristotilan kansi.
2. Käyttö
2.1 Virran kytkentä
Kytke ja katkaise virta painamalla
2.2 Valinta
Valitse haluttu tunnistustila selaamalla toimintatiloja nuolipai-
nikkeilla. Toimintatilat näytetään tässä järjestyksessä: STUD -
-METAL - DEEP - AC
2.3 Laitteen kalibrointi
Laite on kalibroitava käyttökohteen mukaan (seinä, lattia, katto)
- aina ennen etsinnän aloittamista
- säännöllisesti etsinnän aikana (60 sekunnin välein): suoritta-
malla toiminto aina 60 sekunnin välein vähennetään virheellis-
ten mittaustulosten vaaraa.
1. Aseta laite pintaa vasten (sellaiseen kohtaan, jossa
ei ole etsittäviä kohteita).
2. Paina kalibrointipainiketta (laitteen vasemmalla sivulla) ja
varmista, että laite ei liiku. Kuvake
321962_rakenneilmaisin_ko_fi-sv-en-et-lv-lt-ru_A5.indd 1
kauan kuin kalibrointi on käynnissä. Kun kuvake
vilkkumasta, laite antaa kolme lyhyttä äänimerkkiä onnistu-
neen kalibroinnin merkiksi. Poistu kalibrointitoiminnossa pai-
namalla mitä tahansa painiketta.
Huomaa:
Jos suoritat kalibroinnin liian lähellä etsittävää kohdetta tai
suoraan puun päällä, kalibrointi voi epäonnistua. Jos kalibrointi
epäonnistuu, näytössä näkyy symboli
pitkä piippausmerkkiääni. Käynnistä laite uudelleen katkaise-
malla ja kytkemällä virta, ja suorita kalibrointi uudelleen. Siirrä
laitetta useita senttimetrejä edellisestä kohdasta oikealle tai
Tunnistussyvyys
vasemmalle ja kalibroi uudelleen.
19 mm
2.4 Tunnistaminen
38 mm
Koolaus- ja syvätunnistus (Stud ja Deep)
30 mm
50 mm
-painiketta.
vilkkuu näytössä niin
Info/ Tootja/ Ražotājs/ Gamintojas/ Изготовитель:
Tarmo Finland, PO Box 499, FI-33101 Tampere, Finland/ Тампере, Финляндия
Kun kalibrointi on suoritettu, liu'uta laitetta
hitaasti seinän poikki vaakasuunnassa. Varo
kallistamasta tai nostamasta laitetta irti pin-
nasta.
321962
ko0519
lakkaa
ja laitteesta kuuluu
Kun lähestyt koolausta,
LCD-näytössä näkyvien
peräkkäisten tasonäyttö-
jen määrä kasvaa mak-
simiinsa koolauksen reu-
naan tultaessa. Merkitse
tämä kohta koolauksen
reunan alkamiskohdaksi.
Jatka tunnistusta mer-
kitystä kohdasta eteen-
päin, kunnes maksimita-
son näyttö häviää. Liu'uta
sitten laitetta päinvastai-
seen suuntaan löytääk-
sesi koolauksen toisen
reunan. Merkitse tämä
toinen kohta. Koolauk-
sen keskikohta on mer-
kitsemiesi kahden koh-
dan puolivälissä.
21.5.2019 10.15.32
