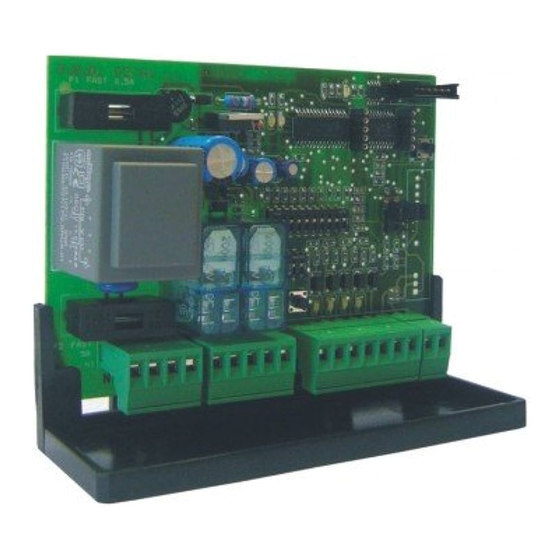

- Page 1 SR100 SR100 - ( AS05730 Centralina di controllo ISTRUZIONI PER L’INSTALLAZIONE Control unit INSTRUCTIONS FOR INSTALLATIONS...
- Page 2 Questo prodotto è stato collaudato in GI.BI.DI. verificando la perfetta corrispondenza delle caratteristiche alle direttive vigenti. GI.BI.DI. S.r.l. si riserva la facoltà di modificare i dati tecnici senza avviso, in funzione dell’evoluzione del prodotto. SMALTIMENTO: GI.BI.DI. consiglia di riciclare i componenti in plastica e di smaltire in appositi centri abilitati i componenti elettronici evitando di contaminare l'ambiente con sostanze inquinanti.
- Page 3 SR100 027G2 DIP1 DIP2 10 11 12 13 14 15 16 17 18...
-
Page 4: Avvertenze Per L'installazione
SR100 SR100 / AS05730 Apparecchiatura Apparecchiatura elettronica per l'automazione Tipo di un motore per serrande Alimentazione 230Vac monofase 50/60 Hz N° motori Alimentazione motore 230 Vac Lampeggiante 230Vac 25W max Alimentazione accessori 24Vdc 1,2W max Tempo lavoro 125 s max... -
Page 5: Avvertenze Per L'utente
SR100 • L'apparecchiatura qui descritta deve essere utilizzata solo all'uso per il quale è stata concepita. • L' utilizzo dei prodotti e la loro destinazione ad usi diversi da quelli previsti, non è stata sperimentata dal costruttore, pertanto i lavori eseguiti sono sotto la completa responsabilità dell'installatore. -
Page 6: Fusibili Di Protezione
SR100 FUSIBILI DI PROTEZIONE Posizione Valore Tipo Descrizione Protezione uscita alimentazione accessori 500 mA RAPIDO Protezione scheda su ingresso alimentazione 230 Vac RAPIDO PROGRAMMAZIONE FUNZIONI (DIP SWITCH - DIP1) Le impostazioni vengono memorizzate durante la fase di riposo (porta chiusa). - Page 7 SR100 Stato Funzione Descrizione DIP 6 Il canale 1 del trasmettitore funziona come START. DIP 7 DIP 6 Il canale 2 del trasmettitore funziona come START. DIP 7 IMPOSTAZIONE CANALI RADIO DIP 6 Il canale 3 del trasmettitore funziona come START.
-
Page 8: Impostazioni Di Default
SR100 IMPOSTAZIONI DI DEFAULT DIP 1 ÷ 10 tutti OFF COLLEGAMENTO VERSO LA CENTRALE SR100 RESISTENZA SUPPLEMENTARE COSTA INTERRUTTORE DI FINECORSA ASSEMBLATO IN PROSSIMITÀ DELLA CHIUSURA RESISTENZA INTERNA DELLA COSTA Se la resistenza esterna da 8K2 risulta sempre essere in parallelo alla costa, l'intervento della stessa verrà sempre... -
Page 9: Cancellazione Della Memoria
SR100 GESTIONE RADIO A BORDO CARATTERISTICHE Ricevitore radio 433,92 MHz Codici memorizzabili max 200 APPRENDIMENTO CODICI Premere il pulsante LEARN, si accende ilLED DL8 (rimane acceso 6 s dopo di che si spegne). Premere il tasto selezionato con i dip n° 6 – 7 del trasmettitore da memorizzare ed il ricevitore dà un comando di start alla centrale. - Page 10 SR100 PROCEDURA DI APPRENDIMENTO TEMPI 1. Con porta a riposo (chiusa) porre il DIP n°1 (DIP SWITCH DIP1) in ON. Il LED giallo DL5 lampeggia velocemente. Se in questa fase si rimette il DIP n°1 in OFF si esce dalla procedura, restano in memoria i dati salvati in precedenza e il successivo impulso di START comanderà...
- Page 11 SR100 Dichiarazione di conformità UE Il fabbricante: GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY dichiara che il prodotto: APPARECCHIATURA ELETTRONICA SR100 è conforme alle seguenti Direttive: 2014/35/UE Ÿ 2014/30/UE Ÿ 2014/53/UE Ÿ 2011/65/UE Ÿ e che sono state applicate le seguenti norme: Ÿ...
-
Page 12: Installation Warnings
SR100 SR100 / AS05730 Control unit Electronic control unit for the automation Type of a shutter motor Power supply 230Vac monophase 50/60 Hz N° motors Motor power supply 230 Vac Flashing light 230Vac 25W max Accessories power supply 24Vdc 1,2W max... -
Page 13: Warnings For The User
SR100 • Mark the automated gate with visible warning plates. • Warn the user that children and animals may not play or stand around near the gate. • Appropriately protect the dangerous points (for example, use a sensitive frame). WARNINGS FOR THE USER In the event of an operating fault or failure, cut the power upstream of the control unit and call Technical Service. -
Page 14: Protection Fuses
SR100 PROTECTION FUSES Position Value Type Description Accessories power supply input protection 500 mA RAPIDO Board protection on 230 Vac power supply input RAPIDO FUNCTIONS PROGRAMMING ( DIP SWITCH DIP1) The settings are memorized during the pause phase (door closed). - Page 15 SR100 Status Function Description DIP 6 Channel 1 of the transmitter works as START. DIP 7 DIP 6 Channel 2 of the transmitter works as START. DIP 7 RADIO CHANNELS SETTING DIP 6 Channel 3 of the transmitter works as START.
-
Page 16: Default Settings
SR100 DEFAULT SETTINGS DIP 1 ÷ 10 all OFF CONNECTION TO THE SR100 CONTROL UNIT ADDITIONAL 8K2 RESISTANCE SENSITIVE EDGE LIMIT SWITCH ASEMBLED NEAR THE CLOSING EDGE INTERNAL RESISTANCE If the 8K2 external resistor is always in parallel to the edge, the intervention of the same edge is recognized as limit switch. -
Page 17: Memory Deletion
SR100 ON BOARD RADIO MANAGEMENT SPECIFICATIONS Radio receiver 433,92 MHz Memorizable codes max 200 CODES LEARNING Press the LEARN key, the DL8 LED switches on (it remains on for 6 s, then it switches off). Press the key selected with the dip n° 6 – 7 of the transmitter that has to be set, and the receiver gives a start command to the control unit. - Page 18 SR100 TIMES LEARNING PROCEDURE 1. When the door is closet, place the DIP n°1 (DIP SWITCH DIP1) on ON. The yellow LED DL5 flashes fast. In this phase, if the DIP n°1 is put on OFF you leave the procedure, the memorized data remain stored and the next START command will cause the opening.
- Page 19 Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY Declares that the product: ELECTRONIC CONTROL UNIT SR100 Are in conformity with the essential requirements and other relevant requirement of: Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012;...
- Page 20 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: comm@gibidi.com Numero Verde: 800.290156 w w w . g i b i d i . c o m...
