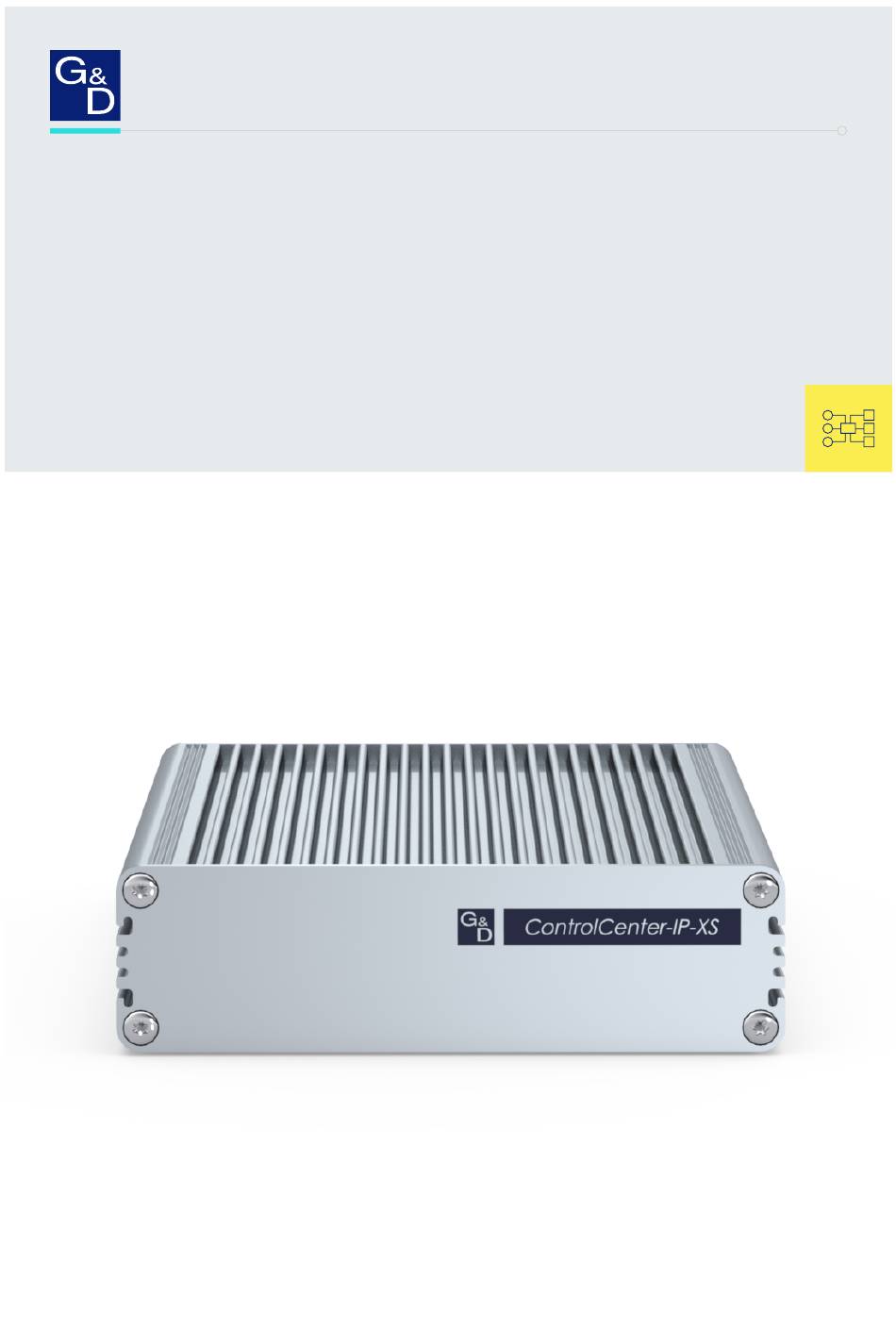

- Page 1 G&D ControlCenter-IP-XS DE Installationsanleitung EN Installation Guide A9100391-1.00...
- Page 2 © Guntermann & Drunck GmbH 2022. Alle Rechte vorbehalten. Version 1.00 – 17.02.2022 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.de sales@gdsys.de i · G&D ControlCenter-IP-XS...
- Page 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D ControlCenter-IP-XS · ii...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der IP-Matrixswitch »ControlCenter-IP-XS« ..........5 Lieferumfang ....................5 Anforderung an den Netzwerk-Switch .............. 6 Voraussetzungen der Netzwerk-Switches ............6 Empfohlene Einstellungen der Netzwerk-Switches ..........7 Sonderfall: Unicast-Übertragung ................ 8 Installation ....................... 9 Stromversorgung ....................9 Netzwerkschnittstelle .................. -
Page 5: Sicherheitshinweise
Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D ControlCenter-IP-XS · 1... - Page 6 Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsanlei- tung aufgeführten Netzteil. Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D ControlCenter-IP-XS...
- Page 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D ControlCenter-IP-XS · 3...
- Page 8 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · G&D ControlCenter-IP-XS...
-
Page 9: Der Ip-Matrixswitch "Controlcenter-Ip-Xs
Der IP-Matrixswitch »ControlCenter-IP-XS« Der IP-Matrixswitch »ControlCenter-IP-XS« Der IP-Matrixswitch ControlCenter-IP-XS ist die zentrale Komponente des G&D IP- Matrixsystems. ControlCenter-IP-XS Das IP-Matrixsystem ermöglicht die Aufschaltung eines IP-Arbeitsplatzmoduls ( auf ein IP-Rechnermodul ( ). Durch die Aufschaltung wird das Videobild des am Rechnermodul angeschlossenen Computers auf dem Arbeitsplatz-Monitor angezeigt. -
Page 10: Anforderung An Den Netzwerk-Switch
Ports, die nicht in regelmäßigen Abständen ihr Abonnement zu den jeweiligen Multicast-Gruppen bestätigen, erhalten deren Pakete nicht mehr. Ist kein Querier vorhanden, schaltet ein Switch grundsätzlich den Port nach Err- reichen des Timeouts eines Member-Ports für den Empfang von Multicast-Pake- ten ab. 6 · G&D ControlCenter-IP-XS... -
Page 11: Empfohlene Einstellungen Der Netzwerk-Switches
In Überlast-Situationen wird mit einer Strict-Priority der Verlust von KVM-Daten vermieden. HINWEIS: Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! G&D ControlCenter-IP-XS · 7... -
Page 12: Sonderfall: Unicast-Übertragung
Bei Verzicht auf die Multicast-Übertragung werden deutlich weniger Anforderungen an den Netzwerkswitch gestellt. Folgende der oben aufgelisteten Voraussetzungen und Einstellungen des Netz- werkswitches entfallen in diesem Fall: Multicast, IGMP, IGMP Snooping, IGMP Snooping Querier, Fast Leave/Immediate Leave und Spanning Tree TCN Flooding. 8 · G&D ControlCenter-IP-XS... -
Page 13: Installation
Schließen Sie die externe Spannungsversorgung an diese Buchse an. Netzwerkschnittstelle 12VDC 12VDC Service Service Network Power Power Network: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu ver- binden. G&D ControlCenter-IP-XS · 9... -
Page 14: Installation Und Anschluss Der Arbeitsplatzmodule
DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule mit dem Gigabit-Ethernet. 10 · G&D ControlCenter-IP-XS... -
Page 15: Installation Und Anschluss Der Rechnermodule
Download-Link DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387 Verbinden Sie die Transmission-Schnittstellen der einzelnen Rechnermodule mit dem Gigabit-Ethernet. G&D ControlCenter-IP-XS · 11... -
Page 16: Erstkonfiguration Der Netzwerkeinstellungen
Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort. Die voreingestellten Zugangsdaten zum Administratorkonto lauten: Benutzername: Admin Passwort: s. Login-Information auf dem Etikett an der Geräteunterseite 6. Klicken Sie auf Login 12 · G&D ControlCenter-IP-XS... - Page 17 Geben Sie optional die IP-Adresse eines weiteren DNS-Ser- vers an. 13.Klicken Sie auf Speichern 14.Klicken Sie auf das rechts oben und anschließend auf Benutzersymbol Abmelden 15.Entfernen Sie die Twisted-Pair-Kabelverbindung zwischen dem Rechner und dem IP-Matrixswitch. 16.Integrieren Sie den IP-Matrixswitch in das lokale Netzwerk. G&D ControlCenter-IP-XS · 13...
-
Page 18: Reset Der Netzfilterregeln
-Taste zum Aufruf des Konfiguration-Menüs. 3. Wählen Sie die Zeile System und betätigen Sie die Eingabetaste 4. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie die Eingabetaste 5. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 14 · G&D ControlCenter-IP-XS... -
Page 19: Grundkonfiguration Der Kvm-Over-Ip™-Verbindung
2. Geben Sie in die Login-Maske folgende Daten ein: Benutzername: Geben Sie Ihren Benutzernamen ein. Passwort_ Geben Sie das Passwort Ihres Benutzerkontos ein. 3. Klicken Sie auf Login 4. Klicken Sie im Menü auf Matrixsysteme > [Name] > Matrix G&D ControlCenter-IP-XS · 15... -
Page 20: Endgeräte Entkoppeln
1. Starten Sie den Webbrowser des Rechners und geben Sie in der Adresszeile fol- gende URL ein: https://[IP-Adresse des Gerätes] 2. Geben Sie in die Login-Maske folgende Daten ein: Benutzername: Geben Sie Ihren Benutzernamen ein. Passwort_ Geben Sie das Passwort Ihres Benutzerkontos ein. 3. Klicken Sie auf Login 16 · G&D ControlCenter-IP-XS... -
Page 21: Festlegung Der Art Der Videoübertragung
So konfigurieren Sie die systemweite Einstellung der Multicast- bzw. Unicast- Videoübertragung: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Konfiguration -Menüs. 3. Wählen Sie die Zeile System und betätigen Sie die Eingabetaste G&D ControlCenter-IP-XS · 17... - Page 22 3. Wählen Sie die Zeile und betätigen Sie die Target Eingabetaste 4. Wählen Sie das zu konfigurierende Target-Modul und betätigen Sie -Taste. TIPP: Verwenden Sie die Suchfunktion oder das Sortierkriterium des Menüs, um die Auswahl der Listeneinträge einzugrenzen. 18 · G&D ControlCenter-IP-XS...
-
Page 23: Beschränkung Der Kvm-Over-Ip-Gegenstellen (Uid-Locking)
1. Starten Sie die Webapplikation des IP-Matrixswitches. 2. Klicken Sie im Menü auf Matrixsysteme > [Name] > Matrix 3. Klicken Sie auf den zu konfigurierenden IP-Matrixswitch und anschließend auf Konfiguration 4. Klicken Sie auf den Reiter KVM-Verbindung G&D ControlCenter-IP-XS · 19... - Page 24 Arbeitsplatzmoduls ein, das eine Verbindung mit die- sem IP-Matrixswitch herstellen darf. Klicken Sie abschließend auf Speichern Entfernen: Klicken Sie auf ein erlaubtes Target-Modul oder ein erlaubtes Arbeitsplatzmodul und anschließend auf Entfer- , um die Erlaubnis zu widerrufen. 6. Klicken Sie auf Speichern 20 · G&D ControlCenter-IP-XS...
-
Page 25: Statusanzeigen
Power grün Der Matrixswitch wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der Matrixswitch wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der Matrixswitch wird nicht mit Spannung versorgt. G&D ControlCenter-IP-XS · 21... -
Page 26: Technische Daten
0,6 kg Einsatzumgebung Temperatur: +5°C bis +45 °C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +55 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, EAC, RoHs 22 · G&D ControlCenter-IP-XS... - Page 28 © Guntermann & Drunck GmbH 2022. All rights reserved. Version 1.00 – 17/02/2022 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.de sales@gdsys.de i · G&D ControlCenter-IP-XS...
- Page 29 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-IP-XS · ii...
- Page 30 Table of contents Contents Safety instructions .................... 1 The »ControlCenter-IP-XS« IP matrix switch ..........5 Scope of delivery ....................5 Selecting a switch ..................... 6 Requirements of network switches ..............6 Recommended settings of network switches ............7 Special Case: Unicast Transmission ..............8 Installation .......................
-
Page 31: Safety Instructions
Ensure constant access to the power plugs During the installation of the devices, ensure that the power plugs remain accessible. Do not cover the ventilation openings Ventilation openings prevent the device from overheating. Do not cover them. G&D ControlCenter-IP-XS · 1... - Page 32 Operate this device with the provided G&D power pack or with the power pack listed in the manual. Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 2 · G&D ControlCenter-IP-XS...
- Page 33 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D ControlCenter-IP-XS · 3...
- Page 34 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 4 · G&D ControlCenter-IP-XS...
-
Page 35: The "Controlcenter-Ip-Xs" Ip Matrix Switch
The »ControlCenter-IP-XS« IP matrix switch The »ControlCenter-IP-XS« IP matrix switch The IP matrix switch ControlCenter-IP-XS is the central component of the G&D IP matrix system. ControlCenter-IP-XS You can use the IP matrix system to access an IP computer module (... -
Page 36: Selecting A Switch
Ports that do not regularly confirm their subscription to the respective multicast groups no longer receive their packets. If no querier is available, a switch disables the port after reaching the timeout of a member port for receiving multicast packets. 6 · G&D ControlCenter-IP-XS... -
Page 37: Recommended Settings Of Network Switches
KVM data. NOTE: Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the DSCP 48 option must not be selected! G&D ControlCenter-IP-XS · 7... -
Page 38: Special Case: Unicast Transmission
If multicast transmission is not used, the network switch will have to meet considerably fewer requirements. The following requirements and settings of the network switch listed above do not apply in this case: Multicast, IGMP, IGMP Snooping, IGMP Snooping Querier, Fast Leave/Immediate Leave and Spanning Tree TCN Flooding. 8 · G&D ControlCenter-IP-XS... -
Page 39: Installation
Network interfaces 12VDC 12VDC Service Service Network Power Power Network: Plug a category 5e (or better) twisted pair cable, which is available as acces- sory, into this interface. Connect the other end of the Gigabit Ethernet. G&D ControlCenter-IP-XS · 9... -
Page 40: Installing And Connecting User Modules
DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387 Connect the Transmission interfaces of each individual user module to the Gigabit Ethernet. 10 · G&D ControlCenter-IP-XS... -
Page 41: Installing And Connecting Computer Modules
DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387 Connect the Transmission interfaces of each individual computer module to the Gigabit Ethernet. G&D ControlCenter-IP-XS · 11... -
Page 42: Initial Configuration Of The Network Settings
To do this, log into the web application with the administrator account and then change the password. The default access data to the administrator account are: Username: Admin see login information on the label on the bottom of the device Password: 6. Click on Login 12 · G&D ControlCenter-IP-XS... - Page 43 14.Click the at the top right and then click user icon Logout 15.Remove the twisted pair cable between the computer and the computer or the IP master switch. 16.Integrate the IP matrix switch into the local network. G&D ControlCenter-IP-XS · 13...
-
Page 44: Resetting The Netfilter Rules
2. Press to call the Configuration menu. 3. Select the System entry and press Enter 4. Select the Reset netfilter configuration entry and press Enter 5. Select and press Enter to respond to the prompt for confirmation. 14 · G&D ControlCenter-IP-XS... -
Page 45: Basic Configuration Of The Kvm-Over-Ip™ Connection
2. Enter the following data in the login mask: Username: Enter a username. Password: Enter a password for your user account. 3. Click on Login 4. In the menu, click on Matrix systems > [Name] > Matrix G&D ControlCenter-IP-XS · 15... -
Page 46: Unpair An End Device
1. Start the computer's web browser and enter the URL in the address line. https://[IP address of the device] 2. Enter the following data in the login mask: Username: Enter a username. Password: Enter a password for your user account. 3. Click on Login 16 · G&D ControlCenter-IP-XS... -
Page 47: Determination Of The Type Of Video Transmission
How to configure the system-wide multicast or unicast video transmission setting: 1. Press the (default) hotkey to open the on-screen display. Ctrl+Num 2. Press to call the Configuration menu. 3. Select the System entry and press Enter G&D ControlCenter-IP-XS · 17... - Page 48 Target entry and press Enter 4. Select the target module you want to configure and press ADVICE: Use the menu’s search function, the view filter or the sort criteria to limit the selection of list entries. 18 · G&D ControlCenter-IP-XS...
-
Page 49: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)
1. Start the web application of the IP matrix switch 2. In the directory tree, click on KVM matrix system > [Name] > Matrix switches 3. Double-click the IP matrix switch. 4. Click on the tab KVM connection G&D ControlCenter-IP-XS · 19... - Page 50 IP matrix switch. Click on Save Remove: Click on a permitted target module or a permitted con- sole module and then on to revoke the permis- Remove sion. 6. Click on Save 20 · G&D ControlCenter-IP-XS...
-
Page 51: Status Leds
The matrix switch is supplied with voltage and the device software has been started successfully. yellow The matrix switch is supplied with voltage. blue On as soon as the LED has been activated via web application. The matrix switch is not supplied with voltage. G&D ControlCenter-IP-XS · 21... -
Page 52: Technical Data
0.6 kg Operational Temperature: +5°C to +45 °C environment Air humidity: 20 % to 80 %, non-condensing Storage Temperature: -20 °C to +55 °C environment Air humidity: 15 % to 85 %, non-condensing Conformity CE, EAC, RoHs 22 · G&D ControlCenter-IP-XS... - Page 56 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales@gdsys.com | www.gdsys.com sales.us@gdsys.com | www.gdsys.com...
