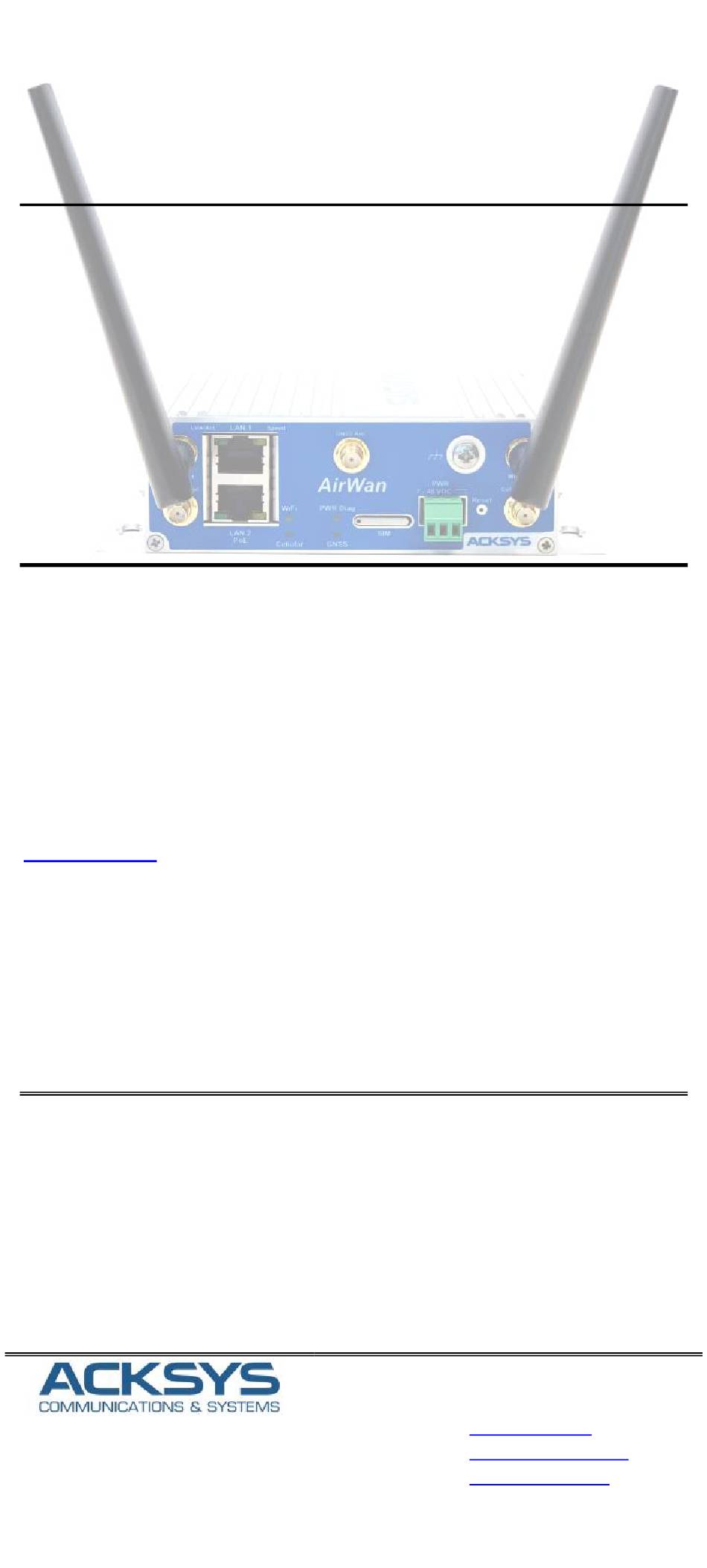

✓ Routeur, point d'accès, répéteur, bridge/client, Mesh
✓ Deux ports Ethernet
✓ Boitier métallique compact, montage mural (Rail DIN optionnel)
✓ Entrée d'alimentation DC 7 à 48 V
Avant de commencer, vérifiez la présence des éléments suivants. Contactez
immédiatement votre revendeur si l'un d'eux est manquant ou endommagé :
➢

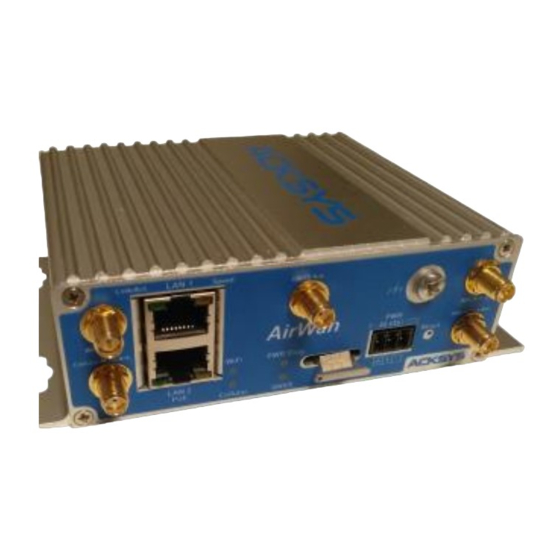

Le produit AirWan/17
➢
Un câble Ethernet droit standard cat. 5
➢
Deux antennes WiFi 2.4/5 GHz
➢
Deux antennes cellulaires
➢
La présente documentation
Aucune antenne GNSS n'est fournie.
Avant de continuer, assurez-vous d'avoir les dernières mises à jour des
documentations et du firmware du produit en consultant notre site web
www.acksys.fr.
Consultez le manuel
Vous aurez besoin de :
➢
un
PC
WaveManager »,
➢
un navigateur internet récent,
➢
un smartphone Android pour installer l'application optionnelle
« ACKSYS WaveViewer ».
Copyright © 2022 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu'en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour
ACKSYS d'en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
AirWan/17
Routeur LTE cat 4. + AP WiFi 4
Guide d'installation rapide
« WaveOS user guide ».
Windows
Documentation ref. DTFRUS066 rev A0 18/03/2022
DC
e
pour
installer
Phone
Fax:
Web:
Hotline:
Sales:
-1-
le
logiciel
« ACKSYS
+33 (0)1 30 56 46 46
+33 (0)1 30 56 12 95
www.acksys.fr
support@acksys.fr
sales@acksys.fr
