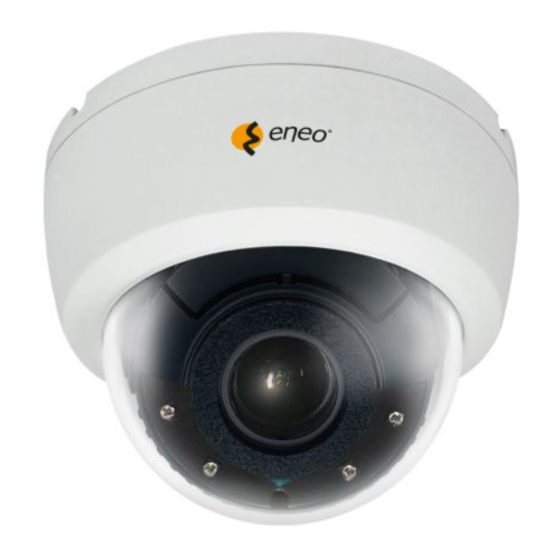

- Page 1 Quick Installation Guide 1/2.8” Network Dome, Fixed, 1920x1080, Day&Night, DOL- WDR, 2,7-13,5mm, Infrared, Indoor IPD-42M2713PAA...
-
Page 2: Table Of Contents
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Pan & Tilt adjustments ..............................8 Installation and commissioning Instructions ......................9 Power supply connections .............................9 Quick Network Setup ....................10 Web viewer description .............................. 11 Player control & Display ............................11 PTZ Control .................................. - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Parts Supplied
Parts supplied • Dome Camera • Operating Instruction • Mounting Template • Plastic Anchor: 6 x 30mm (3x) • Mounting Screw: 4 x 25mm (3x) • Open Driver... -
Page 6: Part Names
Part names Power/Ethernet Cable Dome Base IP Reset 3-Axis Gimbal IP Reset (Default): pressing for 5~8 seconds resets all parameters to original factory settings. Dome cover Bubble dome Open Driver Open the dome cover Turn the open key in the dome cover gap as shown. -
Page 7: Installation Instructions
4. Adjust the camera’s viewing angle (Pan, Tilt, Rotation) 5. Assemble the dome cover to the dome base unit. Plastic Anchor (6x30mm) Mounting Screw (4x25mm) Optional mounting accessories For information on optional mounting accessories please visit the eneo website at www. eneo-security.com. -
Page 8: Pan & Tilt Adjustments
CAUTION: In the case of installation with Flush/ Surface/ Tilted mount, IP protection rating is not guaranteed. If power/video connectors are exposed to water or rain, separate protection shield is essential. Pan & Tilt adjustments 1. Pan limit: Adjusts the first pan angle by turning the gimbal 360˚. 2. -
Page 9: Installation And Commissioning Instructions
CAUTION: Be careful with the cable twisting during pan or tilt adjustments. Extreme care should be taken NOT to scratch the bubble dome surface while the camera installing or adjusting. Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. -
Page 10: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Page 11: Web Viewer Description
Web viewer description (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions. -
Page 12: Ptz Control
(4) Full Screen: Resizes the live view display to fit to the monitor resolution. ESC key returns to the previous view. (5) Custom: Selects the live view display scale, 0%~200%, by the control bar. 100% is the original size. PTZ Control ZOOM : Controls the lens optical zoom in/out for WIDE &... - Page 13 Information General, System Information, Open source Information Source Stream1/2/3 Smart Video Stream ROI(Region Of Interest), Dynamic GOP Brightness, Contrast, Saturation, Basic Hue, Sharpness, Enable flip image, Enable mirror image Enable text OSD, Enable date&time OSD, Enable zoom&focus OSD, Mode Mode, Slow shutter, Luminance compensation, Auto Iris, Auto Flickerless, Shutter, Max.
-
Page 14: Quick Setup
Quick Setup Information Shows the overall information about the system such as Model name, MAC address, IP address, Zeroconf, IP address, Hardware version, Firmware version, Server time, Running time, CPU usage, Inbound/Outbound Bandwidth and Open source list. Users Manages the user accounts by names, groups and authorities. USERS : Can be added, edited or deleted. -
Page 15: Add
To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. 2. Type a password and retype confirm password. (1 to 8 alphanumeric characters). Passwords are case sensitive. -
Page 16: Date & Time
2. Click the Delete tab. A dialog box appears with confirmation message. 3. Click the OK button. The user profile is removed from the User List profile. Date & Time Current Time Shows the current date and time. Clicking SAVE tap updates and saves the date and time with the selected time in NEW TIME. -
Page 17: Network
Network The DHCP (Dynamic Host Configuration Protocol) server has a feature that automatically assigns an IP address to the device if there is a device on the network. IPv4 Address Obtain IP address via DHCP : Gets the IP address assigned by the DHCP (Dynamic Host Configuration Protocol) server. Status: ‘Allocated’... -
Page 18: Ipv6 Address
Use the following IP address: Select the choice box if you want to assign the IP address manually. IPv6 Address Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address will be obtained. Obtain DNS address via DHCP : Obtains the DNS address automatically assigned by DHCP server. -
Page 19: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 20 Inhalt Lieferumfang .......................23 Gerätekomponenten ....................24 Installationsanweisungen ..................25 Einstellung von Schwenkung und Neigung ......................26 Montage- und Inbetriebnahmeanleitung......................27 Stromversorgungsanschlüsse ............................ 27 Schnelle Netzwerkkonfiguration ................28 Beschreibung des Web-Viewers ..........................29 Player-Steuerung & Anzeige ..........................29 PTZ-Steuerung ................................30 Übersicht des Konfigurationsmenüs ........................31 Schnellkonfiguration ....................33 Information ..................................
- Page 21 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 22 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 23: Lieferumfang
Lieferumfang • Dome-Kamera • Betriebsanleitung • Bohrschablone • Kunststoffdübel: 6 x 30mm (3x) • Befestigungsschraube: 4 x 25 mm (3x) • Werkzeug zum Öffnen... -
Page 24: Gerätekomponenten
Gerätekomponenten Netz- und Netzwerkkabel Dome-Basis IP Reset 3-Achsen-Aufhängering IP Reset (Standard): Langes Drücken (5~8 Sekunden) setzt alle Einstellungen auf den Werkszu- stand zurück. Dome-Abdeckung Dome-Kuppel Werkzeug zum Öffnen Öffnen der Dome-Abdeckung Drehen Sie das Öffnungswerkzeug wie gezeigt in der Aussparung der Dome-Abdeckung. -
Page 25: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Bohren Sie drei Löcher zur Montage an der Decke oder an der Wand. 2. -
Page 26: Einstellung Von Schwenkung Und Neigung
Optionales Montagezubehör Für weitere Informationen zu optionalem Montagezubehör besuchen Sie bitte die eneo Webseite unter www.eneo-security.com. ACHTUNG: Im Falle einer Aufbau-, Einbau- oder Winkel-Montage ist die IP-Schutzart nicht garantiert. Wenn die Video- oder Stromanschlüsse dem Wasser oder Regen ausgesetzt sind, ist es notwendig, eine zusätzliche Schutzvorrich- tung zu verwenden. -
Page 27: Montage- Und Inbetriebnahmeanleitung
VORSICHT: Achten Sie bitte darauf, dass sich die Kabel beim Einstellen des Betrachtungswinkels nicht verdrehen. Achten Sie besonders darauf, die Abdeckkuppel der Dome- Kamera während der Installation oder der Einstellung NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. -
Page 28: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Page 29: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Page 30: Ptz-Steuerung
(2) Schnappschuss: Erfasst das Bild im .jpg-Format in der aktuellen Auflösung des Streams. (3) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. (4) Vollbild: Passt die Darstellung von Live-Ansicht-Anzeige der Monitor-Auflösung an. ESC-TASTE: Kehrt zum vorherigen Menü zurück. (5) Benutzerdefiniert: Die Vergrößerungsskala (0% ~ 200%) der Live-Ansicht in der Steuerungsleiste wird verwendet. -
Page 31: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Schnappschuss Player-Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-ANSICHT Video-Stream Stream1, Stream2, Stream3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Focus, Push AF Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream1/2/3 Smart Video Stream ROI(Region Of Interest), Dynamic GOP Helligkeit, Kontrast, Sättigung, Allgemein... - Page 32 Bewegung, Manipulation, System, Manuell, Netzwerk, Auslöser Timer, Tag/Nacht Ereignis Aktionen E-Mail, FTP, Video Boost, Benachrichtigungsserver Regeln Ereignisverarbeitung, ONVIF Mapping Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/ Sicherheit Import Aktuelle Uhrzeit, Neue Uhrzeit, Zeitzone, Datum & Uhrzeit Datum/Uhrzeit KONFIGURATION anzeigen Netzwerk TCP/IP, DDNS, RTP, UPnP, Zeroconf, Bonjour System Sprache Englisch, Deutsch, Französisch, Koreanisch...
-
Page 33: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. BENUTZER: Können hinzugefügt, bearbeitet oder gelöscht werden. -
Page 34: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Page 35: Löschen
3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. 4. Wählen Sie eine der Gruppen, der Sie den Benutzer zuweisen möchten. 5. Klicken Sie auf die Schaltfläche OK, um die geänderten Einstellungen des Benut- zers zu speichern. -
Page 36: Datum- & Uhrzeitanzeige
DAYLIGHT SAVING CHANGES (Automatische Sommerzeitumschaltung), um die durch die Sommerzeit erforderlichen Umstellungen automatisch durchführen zu lassen. Datum- & Uhrzeitanzeige Wählen Sie das Datums&Zeitformat aus, die angezeigt werden sollen. Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. -
Page 37: Ipv4-Adresse
IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. IP-Adresse, Subnetzmaske, Gateway: Zeigt die aktuelle IP-Adresse an, die vom DHCP bezogen wurde. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen. -
Page 39: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 40 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
