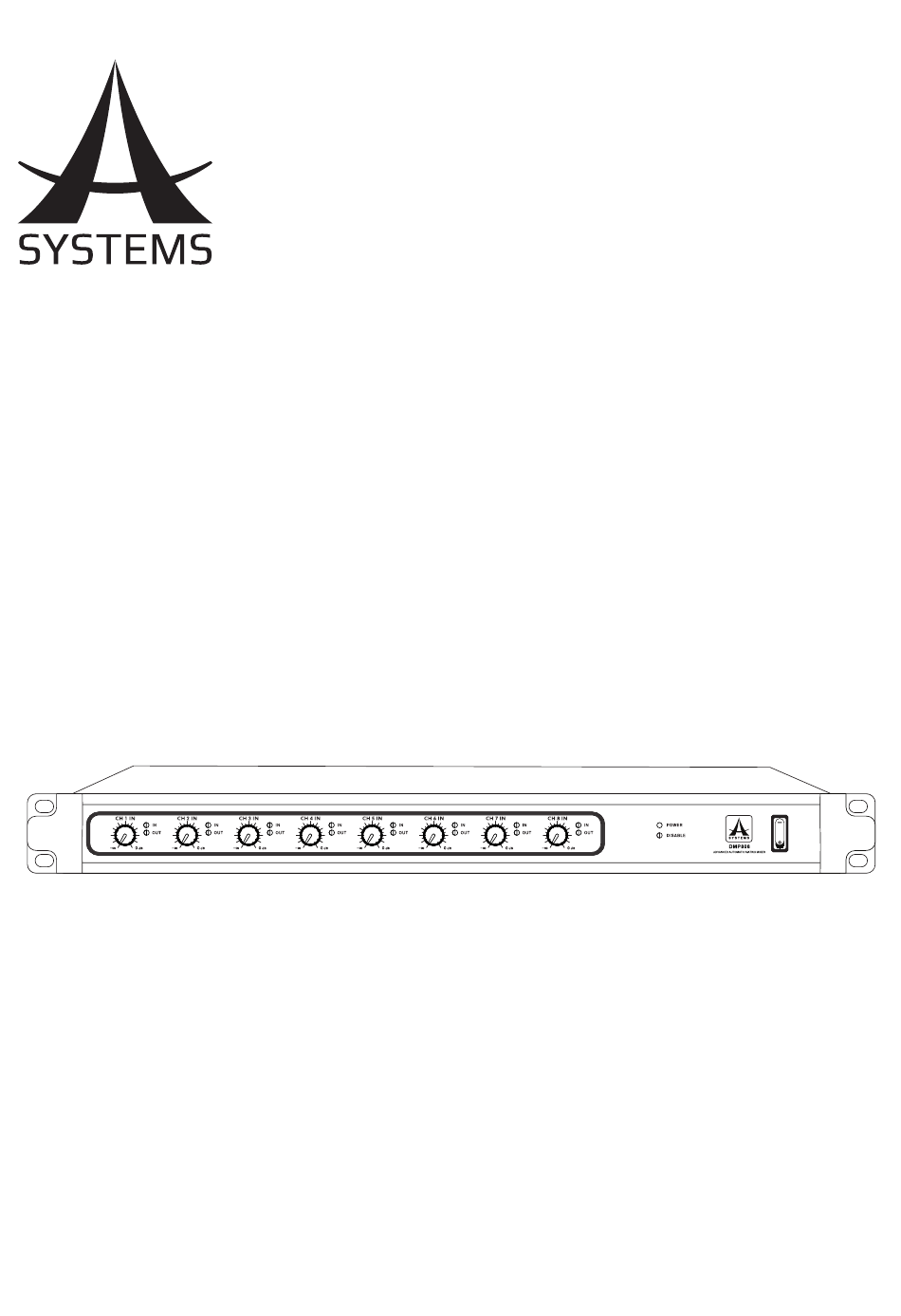

  • Page 1 User’s Manual Manual del Usuario Automatic Matrix Mixer DMP808 DMP808D...

  • Page 2: Table Of Contents

    HOW TO SET THE SYSTEM IP ADDRESS ................8 CONTROL SOFTWARE ....................... 9 SIGNAL PROCESSORS ......................22 TROUBLESHOOTING ....................... 23 SPECIFICATIONS ........................24 PARAMETERS ........................... 25 Asystems reserves the right to alter any information contained within this manual without prior notice. V2.4 06/25/2018 English...

  • Page 3: Important Safety Instructions

    DMP808 / DMP808D IMPORTANT SAFETY INSTRUCTIONS Read these instructions – All the safety and operating instructions should be read before this building-in space such as a book case or similar product is operated. unit, and remain a well ventilation conditions at Keep these instructions –...

  • Page 4: Introduction

    √ 4-band parametric EQs and 31-band graphic equalizers √ Autoleveler (Loudness Control) √ Compressors and noise gates √ Level ducking with trigger control √ All signal processors flexible and user-controllable √ DMP808D includes the Dante multi-channel network expansion option English...

  • Page 5: Glossary

    For easy control of the DMP808, you will need to connect the device to a network-enabled Windows computer. By installing the Asystems software on a computer will allow for remote control of this unit. Enter the DMP808’s IP address into the PC software to locate the DMP808 on either the local area network.

  • Page 6: Controls & Settings

    When this occurs, the DMP808 cannot be turned on or put on standby via the front panel switch. This function is disabled within the Asystems PC software. 5. Output LEDs The Mix Output LEDs will light up green when an output signal is present on the corresponding output mix.
  • Page 7 These inputs are active balanced with euroblock This slot is for the addition of the I/O networking connectors If an unbalanced signal is used, Asystems expansion card for extending the channel count of the advises that customers ground the unused conductor.

  • Page 8: Dip Switch Settings

    DANTE CONNECTIVITY (DMP808D ONLY) The Dante expansion card should come pre-installed with the DMP808D (and is not included with the DMP808). This is an optional component that is not included on all versions of the DMP808. The “Primary” port on the Dante card can be connected to your network router.

  • Page 9: General Settings

    5. Now your DMP808 is restored to the factory default be prompted to select the firmware file (available on the settings. Asystems website) and the firmware update process will begin. NOTE: A factory restore is particularly helpful in the event that user names and passwords are forgotten.

  • Page 10: How To Set The System Ip Address

    DMP808 / DMP808D HOW TO SET THE SYSTEM IP ADDRESS Connecting the DMP808 to a computer for remote operation requires the user to enter an IP address for the unit. There are two controls that help determined the IP address of the DMP808 matrix processor. The first is the UNIT ID rotary control, that lets you select 0 –...
  • Page 11 After a connection is established, you can use the control software to remotely control and change the settings of your DMP808. To begin, please visit the Asystems website to download the control software program. The program will be downloaded to a zipped folder. Please unzip the folder then follow the instructions to proceed the installation.
  • Page 12 DMP808 / DMP808D 6. Go to the “Open Network and Sharing Center” of your computer. 7. Click on “Connections”. 8. Select 9. Select “Internet Protocol Version 4 (TCP/IPv4)” and click on English...
  • Page 13 DMP808 / DMP808D 10. Please make a note of the current settings for future reference. 11. Change the IP Address to “192.168.0.3” (or any other compatible IP address) and click “OK”. 12. Select the executable file (.exe) inside the DMP808 Control Software folder.
  • Page 14 DMP808 / DMP808D If your DMP808 and your computer are connected through an existing local area network and not a set IP address, please follow the steps below to establish a connection. 1. Make sure that your DMP808 and computer have 5.
  • Page 15 DMP808 / DMP808D Channel In Matrix This page offers matrix mixing for the Analog inputs to the Channel Input mixes. Any of the input sources can be assigned to the individual “Channel Input” mixes. Each of the possible input matrix sources can have a number of controls available.
  • Page 16 Routing: Each of the 12 analog inputs, 8 matrix inputs and 8 matrix outputs can be assigned to the DMP808’s 8 network outputs. These channels will appear as Network Input connections in any networked Asystems DMP, DMA or NT series devices.
  • Page 17 DMP808 / DMP808D Control Panel The control panel menu offers complete control of output channels. This menu includes level, gain controls, metering, and a host of other parameters that can be edited. Channel Name: A preselected channel name can be viewed or edited in this screen.
  • Page 18 The security tab provides a means of securing the DMP808 against unauthorized changes. Through the DMP808’s onboard software these accounts can be created for use of the Asystems remote software. Global Settings Analog In Each of the analog inputs can have +48V of phantom power applied to it, ideal for condenser microphones.
  • Page 19 DMP808 / DMP808D Ducker The ducker allows a signal to temporarily attenuate below another signal when said signal activates the ducking feature. This is useful when making announcements and other such times when a signal needs to be heard clearly. The ducker can be activated on input and output channels by pushing the ‘Duck’...
  • Page 20 DMP808 / DMP808D Compressor/Limiter This menu allows compressors and limiters to be applied to the channel output Limiter Threshold: This control determines the threshold for the limiter function. This means that no signal will surpass the selected threshold, being ‘compressed’ at a ratio of infinity:1.
  • Page 21 DMP808 / DMP808D RM Control This page offers a number of assignment options for the optional Asystems RM remote controls. More details can be found on the following pages. Utility All of the DSP processes can have their settings saved, while...

  • Page 22: Control Software

    DMP808 / DMP808D RM-4 PRESET RECALL REMOTE Suggested wiring: With a single RM-4 you will be able to recall up to 4 independent presets. SETUP AND OPERATION To utilize the RM-4, you simply need to assign a preset to each of the buttons. This is done within the Control Software of the DMP 808.
  • Page 23 DMP808 / DMP808D RM-6E PROGRAMMABLE REMOTE SETUP With a single RM-6E you will be able to control up to 6 The rear of the RM-6E features 3 DIP switches that can independent functions including gain control, channel be utilized for identification of the unit. These correspond muting and matrix mixing.

  • Page 24: Signal Processors

    DMP808 / DMP808D SIGNAL PROCESSORS Below you will find the onboard signal processors of the Expander DMP808 and information on their use and respective On: This button turns the expander on and off. parameter. These can be applied to any of the 8 input or Reset: Push the reset button to restore all parameters 8 output channels of the DMP808.

  • Page 25: Troubleshooting

    Ethernet connection. Asystems has provided an mixes? Have you applied an excessive compressor- implementation reference on the website.

  • Page 26: Specifications

    DMP808 / DMP808D SPECIFICATIONS DMP808 8 x Balanced Euroblock Input Connections 4 x Unbalanced Stereo RCA Output Connections 8 x Balanced Euroblock Control Network Compatible with standard 10/100 MBit/s Ethernet hardware Front Panel Indicators 8 x Input/Clip, 8 x Output/Clip, 1 x Power, 1 x Network Signal to Noise (20Hz-20KHz, unweighted) >110dB...

  • Page 27: Parameters

    DMP808 / DMP808D PARAMETERS Function Parameter Range Compressor / Limiter Compressor Threshold -50 dB to 0 dB Ratio 1:1 to 20:1 Limiter Threshold -50 dB to 0 dB Output Gain 0 dB to 18 dB Attack / Release 1 ms to 8 seconds...
  • Page 28 CONFIGURACIÓN DE LA DIRECCIÓN IP .................. 7 SOFTWARE DE CONTROL ......................9 PROCESADORES DE SENAL ....................22 TROUBLESHOOTING ....................... 23 ESPECIFICACIONES ........................ 24 PARAMETROS ........................... 25 Asystems se reserva el derecho de modificar cualquier información contenida en este manual sin previo aviso. Español...
  • Page 29 DMP808 / DMP808D IMPORTANT SAFETY INSTRUCTIONS Read these instructions – All the safety and operating instructions should be read before this building-in space such as a book case or similar product is operated. unit, and remain a well ventilation conditions at Keep these instructions –...

  • Page 30: Introducción

    Para facilitar el control de la DMP808, tendrá que conectar el dispositivo a un ordenador con Windows en red. Al instalar el software Asystems en un equipo que permitirá el control remoto de esta unidad. Introduzca la dirección IP del DMP808 en el software de PC, para localizar el DMP808 el cual se encontrara en la red de área local.

  • Page 31: Controles Y Ajustes

    DMP808 puede activarse o ponerse en el modo de espera mediante el interruptor del panel frontal. Esta función está desactivada en el software de PC Asystems. 5. LED de salida / Output LED La señal LED de la salida Mix se iluminará en verde cuando una señal de salida este presente.
  • Page 32 CAT5, puede utilizar con una batería o fuente de alimentación Asystems no recomienda una distancia de más de 100 de 24 VCC. Esto asegurar la que la DMP808 continua metros de la computadora al concentrador La conexión siendo operacional en caso de corte de energía.

  • Page 33: Configuración Del Interruptor Dip

    Modo de operación CONECTIVIDAD DANTE (SOLO DMP808D) La tarjeta debe venir pre-instalada pero con el DMP808D (pero no incluido con el DMP808) en el caso de que se comprara por separado, estas instrucciones deben ser seguidas para los que hayan comprado el DMP808.

  • Page 34: Configuración General

    4. Ponga el interruptor DIP 7 situado en el panel trasero archivo de actualización de firmware (disponible en en la posición OFF. el sitio web de Asystems) y se iniciará el proceso de 5. Ahora su DMP808 se restablece a los ajustes actualización del firmware.

  • Page 35: Configuración De La Dirección Ip

    DMP808 / DMP808D CONFIGURACION DE LA DIRECCION IP Para conectar el DMP808 a un ordenador, y así poder hacer sus ajustes a distancia, se requiere que el usuario, introduzca una dirección IP para la unidad. Hay dos controles que ayudan a determinar la dirección IP del DMP808. El primero es el control giratorio UNIT ID, que le permite seleccionar 0 - 9 y A - F.
  • Page 36 DMP808 / DMP808D Español...

  • Page 37: Software De Control

    DMP808. Para empezar, por favor visite el sitio web de Asystems para descargar el programa de software de control. El programa se descargará en una carpeta comprimida. Descomprima la carpeta a continuación, siga las instrucciones para proceder con la instalación.
  • Page 38 DMP808 / DMP808D 6. Vaya al “Centro de redes y recursos compartidos” de su ordenador. 7. Haga clic en “Conexiones”. 8. Seleccione 9. Seleccione “Protocolo de Internet versión 4 (TCP / IPv4)” y haga clic en el Español...
  • Page 39 DMP808 / DMP808D 10. Por favor, tome nota de la configuración actual para futuras referencias. 11. Cambiar la dirección IP a “192.168.0.03” y haga clic en “OK”. 12. Seleccione el archivo ejecutable (.exe) dentro de la carpeta Software de Control DMP808.
  • Page 40 DMP808 / DMP808D Si su DMP808 y el ordenador están conectados a través de una red de área local existente y no con conjunto de direcciones IP, siga los siguientes pasos para establecer una conexión. 1. Asegúrese de que su equipo y que su DMP808 se han 5.
  • Page 41 DMP808 / DMP808D Canal de Entrada Matriz Esta página ofrece una matriz de mezcla para las entradas analógicas a las mezclas de canales de entrada. Cualquiera de las fuentes de entrada se puede asignar a las mezclas individuales “canal de entrada”.
  • Page 42 Enrutamiento/Routing: Cada una de las 12 entradas analógicas y 8 entradas de la matriz, 8 salidas matriz y la entrada estereo AES/EBU se pueden asignar a las salidas del DMP808. Estos canales aparecerán como conexiones de entrada en cualquier red de Asystems DMP o dispositivos de matriz de DMA. Español...
  • Page 43 DMP808 / DMP808D Panel de Control El menú del panel de control ofrece un control completo de los canales de entrada Este menú incluye nivel y ganancia/ Gain de los controles, la medición, y una multitud de otros parámetros que se pueden editar.r.
  • Page 44 DMP808 pueda protegerse contra cambios no autorizados. A través del software a bordo de la DMP808 pueden ser creadas cuentas de usuario para el uso del software remoto Asystems. Configuración Global Analog In Cada una de las entradas analógicas puede tener +48 V de alimentación fantasma que se le aplica, ideal para...
  • Page 45 DMP808 / DMP808D Ducker El ducker permite que una señal sea atenuada temporalmente por debajo de otra señal, cuando dicha señal se accione, activara la función de atenuación. Esto es útil al hacer anuncios y otras veces cuando una señal necesita ser escuchada con claridad.
  • Page 46 DMP808 / DMP808D Compressor/Limiter Este menú permite que compresores y limitadores puedan aplicarse a las salidas de los canales. Limiter Threshold: Este control determina el umbral para la función del limitador. Esto significa que no hay señal que supere el umbral seleccionado, seleccionable de: 1 al infinito.
  • Page 47 DMP808 / DMP808D RM Control Esta página ofrece una serie de opciones de asignación para los mandos a distancia Asystems RM6E opcionales. Información más detallada sobre esta se proporcionará en una fecha posterior. Utility/Utilidades Todos los procesos DSP pueden tener sus ajustes guardados.
  • Page 48 DMP808 / DMP808D RM-4 CARGADOR DE ‘PRESET’ A Instalación de Cableado sugerido: DISTANCIA Con un solo RM-4 usted será capaz de manejar hasta 4 efectos predefinidos de forma independiente. INSTALACIÓN Y FUNCIONAMIENTO Para utilizar la RM-4, sólo hay que asignar un valor preestablecido para cada uno de los botones.
  • Page 49 DMP808 / DMP808D CONTROL REMOTO RM-6E CONFIGURACIÓN PROGRAMABLE La parte trasera de la RM-6E cuenta con 3 interruptores DIP que pueden ser utilizados para la identificación Con un solo RM-6E usted será capaz de controlar hasta de la unidad. Estos corresponden con los 8 puertos 6 funciones independientes, incluyendo el control de disponibles en el software de DMP.

  • Page 50: Procesadores De Senal

    DMP808 / DMP808D PROCESADORES DE SENAL A continuación encontrará los procesadores de señal Release: El control de liberación determina el tiempo en a bordo del DMP808 e información sobre su uso y sus el que la puerta va a permanecer activa, cuando la señal parámetros respectivos.

  • Page 51: Troubleshooting

    Ethernet. Asystems los niveles, están los canales enmudecidos? ¿Hay una ha proporcionado una referencia en el sitio web.

  • Page 52: Especificaciones

    DMP808 / DMP808D ESPECIFICACIONES DMP808 Conexiones de Entrada Euroblock simétrico Conexiones de Salida Euroblock simétrico Indicadores del Panel Frontal 8 x entrada / peak, 8 x salida / peak, 1 x corriente, 1 x Desactivar Señal a Ruido (20Hz-20kHz, sin ponderar) >...

  • Page 53: Parametros

    DMP808 / DMP808D PARAMETROS Función Parameter Traducción de Parámetros Rango en Español Compressor / Limiter Compressor Threshold Umbral de Compresion -50 dB a 0 dB (Compresor / limitador) Ratio Muestreo 1: 1 a 20: 1 Limiter Threshold Umbral del limitador...
  • Page 54 NOTES...
  • Page 55 NOTES...
  • Page 56 www.asystems-sys.com...
