Dunstabzugshaube
Valencia DH106B
Valencia DH108B
Valencia DH109B
Deutsch
Englisch
Bedienungsanleitung
Instruction Manual
Extractor Hood
Valencia DH106W
Valencia DH108W
Valencia DH109W
Seite
Page
2
22

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Valencia DH106B and is the answer not in the manual?

Questions and answers

Summary of Contents for GERATEK Valencia DH106B

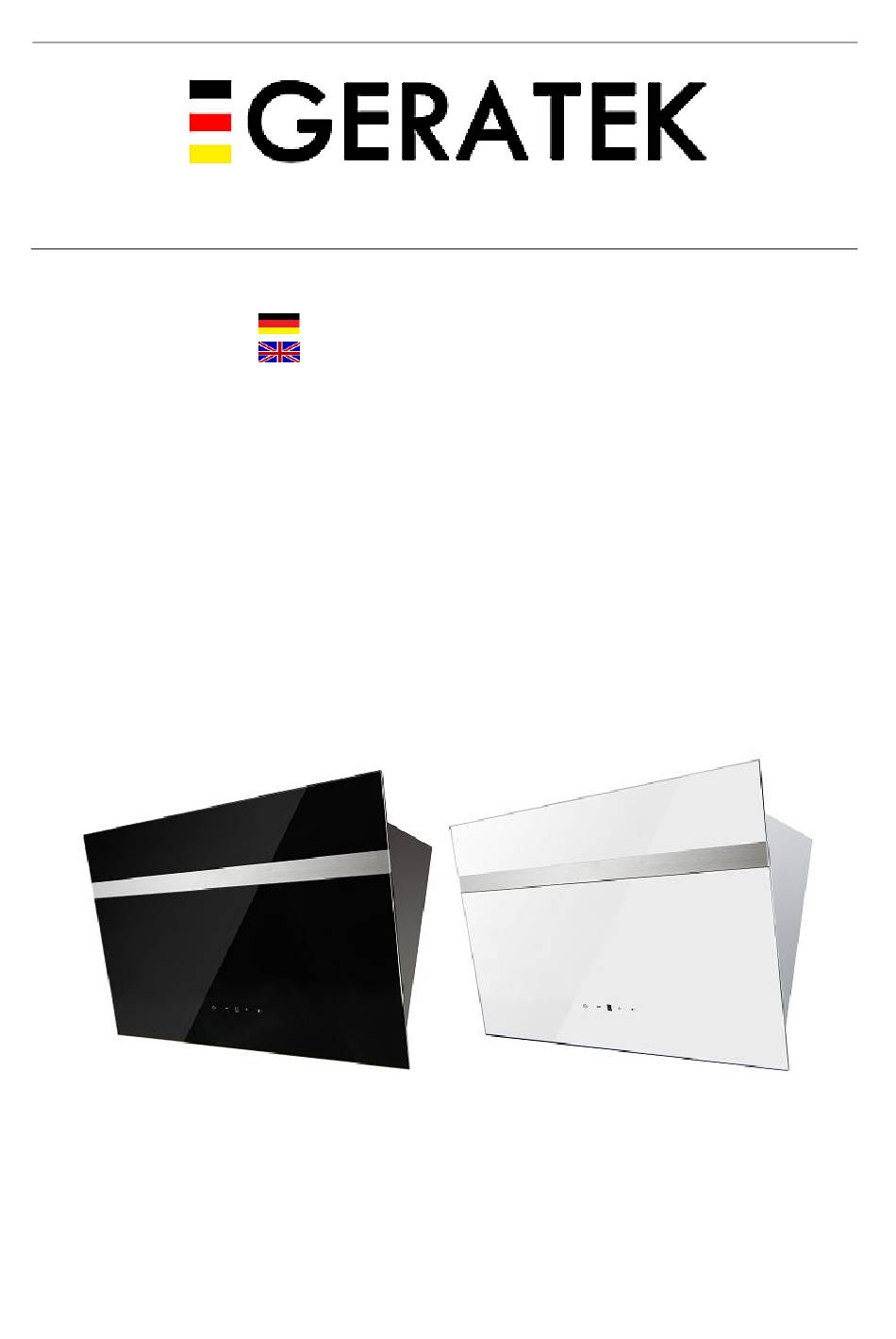

  • Page 1 Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood Valencia DH106B Valencia DH106W Valencia DH108B Valencia DH108W Valencia DH109B Valencia DH109W Deutsch Seite Englisch Page...
  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
  • Page 3: Sicherheitshinweise

    EG - Konformitätserklärung  Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.  Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. 1. Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch.
  • Page 4 Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen. GEFAHR! 1.
  • Page 5 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden. 4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
  • Page 6 spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. 17. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen. VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird. 2.
  • Page 7: Installation

    2. Installation 1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen. 2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. 3.
  • Page 8: Installationsschritte

    2.2 Installationsschritte Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.
  • Page 9 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer. Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand. Bohrlöcher Dübel Befestigungsklammer Schrauben 4mm*30mm 2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren.
  • Page 10 3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube (siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage. Befestigungsklammer Haube Öffnungen für Aufhängung. 4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an.
  • Page 11 Kamininstallation 1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben. 1) Schraube 2. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben. Befestigen Sie dann wie unten dargestellt das Halteeisen 1 mit 2 Stück 4*8 mm Schrauben.
  • Page 12 3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest. 4. Befestigen Sie den Kamin mit den zwei Schrauben. Halteeisen 2 4*8 mm Schrauben 4*30 mm Schrauben + Dübel 5.
  • Page 13  Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft) 1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch mit den unter Installationsschritte (Abluftführung nach außen) beschriebenen Abläufen.
  • Page 14: Bedienfeld

    3. Bedienfeld An/Aus. Geschwindigkeit erhöhen. Geschwindigkeit vermindern. Licht. Display: 1 für langsam, 2 für mittel, 3 für schnell. HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist.
  • Page 15: Reinigung/Pflege

    4. Reinigung/Pflege WARNUNG!  Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.  Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS!  Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab;...
  • Page 16: Fettfilter

    7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund. 8. Benutzen Sie keine Scheuermittel. 9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR! 4.1 Fettfilter Aluminiumfilter Reinigen Sie die Aluminiumfüssen einmal pro Monat von Hand oder in der Spülmaschine (30 ) reinigen.
  • Page 17: Problembehandlung

    5. Verbinden Sie nun das neue LED Leuchtmittel mit dem Versorgungskabel. 6. Schieben Sie die Verkabelung zurück in die Einbauvertiefung und befestigen Sie das neue LED Leuchtmittel. 5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht.  Das Gerät ist mit dem Stromstecker ...
  • Page 18 Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:  unzureichende Größe der Abluftleitung.  eine Verstopfung in der Abluftleitung.  der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen (siehe T ), da ECHNISCHE...
  • Page 19: Technische Daten

    6. Technische Daten Geräteart Dunstabzugshaube Material Edelstahl/Glas Einbaubreite in cm 60,00 / 80,00 / 90,00 Geschwindigkeitsstufen   Umluftbetrieb/Abluftbetrieb* Jährlicher Energieverbrauch (AEC 37,8 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 30,0 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 29,0 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 79,8 % Fettabscheidegradklasse Luftstrom **...
  • Page 20: Entsorgung

    7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
  • Page 21: Garantiebedingungen

    5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein Geratek-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
  • Page 22 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
  • Page 23 The appliance you have purchased may be an enhanced version of the unit this manual was printed for. Nevertheless, the functions and operating conditions are identical. This manual is therefore still valid. Technical modifications as well as misprints shall remain reserved. 1.
  • Page 24 DANGER 1. Do not operate the appliance when it does not work properly, is visibly damaged, has dropped down or the power cord/plug are damaged. 2. The power cord must be replaced by a qualified professional only. 3. Never repair the appliance yourself. 4.
  • Page 25 8. Do not operate the gas jets of a gas hob without cookware. The flames may damage your appliance and/or cause fire. 9. If you fry, permanently keep an eye on the oil as it can catch fire. The risk of auto-ignition rises when using the oil many times.
  • Page 26 6. Check that the power cord and the appliance are not damaged before electrical connection. 2. Installation 1. The diameter of the exhaust hose must meet the diameter of the connecting ring. 2. If your appliance is equipped with a carbon filter, remove the carbon filter before you operate the appliance in the extraction mode.
  • Page 27 2.2 Installation steps WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING! Do not damage the wiring in the wall while drilling 1. Drill three 8 mm holes to install the suspension bracket. Fix the suspension bracket on the wall using the provided screws and dowels.
  • Page 28 2. For inclined models: Four additional 4*8 mm drillings are required to fix the appliance. 3. Hang the appliance on suspension bracket. Fix the appliance (look at step 2). The appliance must be installed in horizontal position. Check proper position using a spirit level.
  • Page 29 4. Install the one-way-valve on the air outlet of the hood. Then install the exhaust hose on the one-way-valve as described below. 1) Exhaust hose 2) Hood Installation of the chimney 1. Fix the lower chimney using 2 pcs. 4*8mm screws. 1) Screw 2.
  • Page 30 3. Drill two 8 mm holes to install bracket 2. Fasten bracket 2 on the wall using the 2 provided screws. 4. Fix the chimney using the two screws. Bracket 2 4*8 mm screws 4*30 mm screws + dowels 5. Insert the grease filters and connect the appliance to the mains ...
  • Page 31 Installation steps (recirculation mode) 1. If your home is not equipped with an air outlet for extracting exhaust air to the outside, the exhaust hose is not required. The further installation is similar to the I NSTALLATION STEPS EXTRACTION MODE 2.
  • Page 32 3. Control panel On/Off. Touch to increase the speed of the motor. Touch to decrease the speed of the motor. Light. Display: 1 = slow, 2 = medium, 3 = high speed. NOTICE! Only switch on the lights while the appliance is operating. Do not switch on the lights to lighten the room.
  • Page 33 4. Cleaning/maintenance WARNING!  Disconnect the appliance from the mains before you clean or maintain it.  Ignoring the cleaning and maintenance instructions will cause an increased risk of fire. NOTICE!  Take off all rings and bracelets before cleaning or maintaining the appliance;...
  • Page 34 4.1 Grease filter Aluminium filter Clean the aluminium filters once a month by hand or in a dishwasher (30 ). Do not use any acrid or corrosive detergents. Do not use any abrasive detergents! Do not use any alkaline dishwasher-detergents! (ph more than 7). Do not put the filter in the dishwasher together with tableware Filters which are blocked with food debris do not carry a guarantee.
  • Page 35 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all.  The plug of the appliance is not  Check the corresponding socket by connected to the socket. connecting it with another appliance.  The plug has become loose. ...
  • Page 36  Install a cover panel with moveable slats, which do not obstruct the air vent.  Check condition and cleanliness of the filters.  Check if the air which is extracted by the hood is replaced to avoid negative pressure. ...
  • Page 37 Dimensions DH106 H*W*D in cm 35.00-94.00*60.00*38.00 Weight net/gross in kg 14.00/17.00 Dimensions DH108 H*W*D in cm 35.00-94.00*80.00*38.00 Weight net/gross in kg 15.00/18.00 Dimensions DH109 H*W*D in cm 35.00-94.00*90.00*38.00 Weight net/gross in kg 16.00/19.00 Extraction mode: installation with ventilation stack or air duct outwards only, wall penetration = Ø...
  • Page 38 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a Geratek-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
  • Page 39: Technische Zeichnung

    A. Technische Zeichnung/technical drawing/dessin technique/Technische tekening...
  • Page 40 Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 24.05.2018 05/24/2018 GERATEK GmbH / Dottenheimerstr. 4 / D - 91472 Ipsheim ©...
