GERATEK Vigo DH116X Instruction Manual

Hide thumbs
Table of Contents
  • Table of Contents
  • Inhalt
  • Sicherheitshinweise
  • Signalwörter
  • Sicherheitsanweisungen
  • Installation
  • Wichtige Sicherheitshinweise
  • Hinweise zur Installation
  • Installation für den Abluftbetrieb
  • Installationsschritte
  • Installation für den Umluftbetrieb
  • Kohlefilter
  • Bedienung
  • Bedienfeld
  • Maßnahmen zur Verringerung der Umweltauswirkungen Beim Kochen
  • Reinigung/Pflege
  • Fettfilter
  • Kohlefilter
  • Austausch des Leuchtmittels
  • Problembehandlung
  • Technische Daten
  • Angaben Gemäß VO (EU) 66/2014
  • Relevante Angaben zur Installation
  • Entsorgung

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Dunstabzugshaube
Deutsch
English
Bedienungsanleitung
Instruction Manual
Vigo DH116X
Vigo DH119X
Extractor Hood
Seite
Page
2
27

Advertisement

Table of Contents
loading

Related Manuals for GERATEK Vigo DH116X

Summary of Contents for GERATEK Vigo DH116X

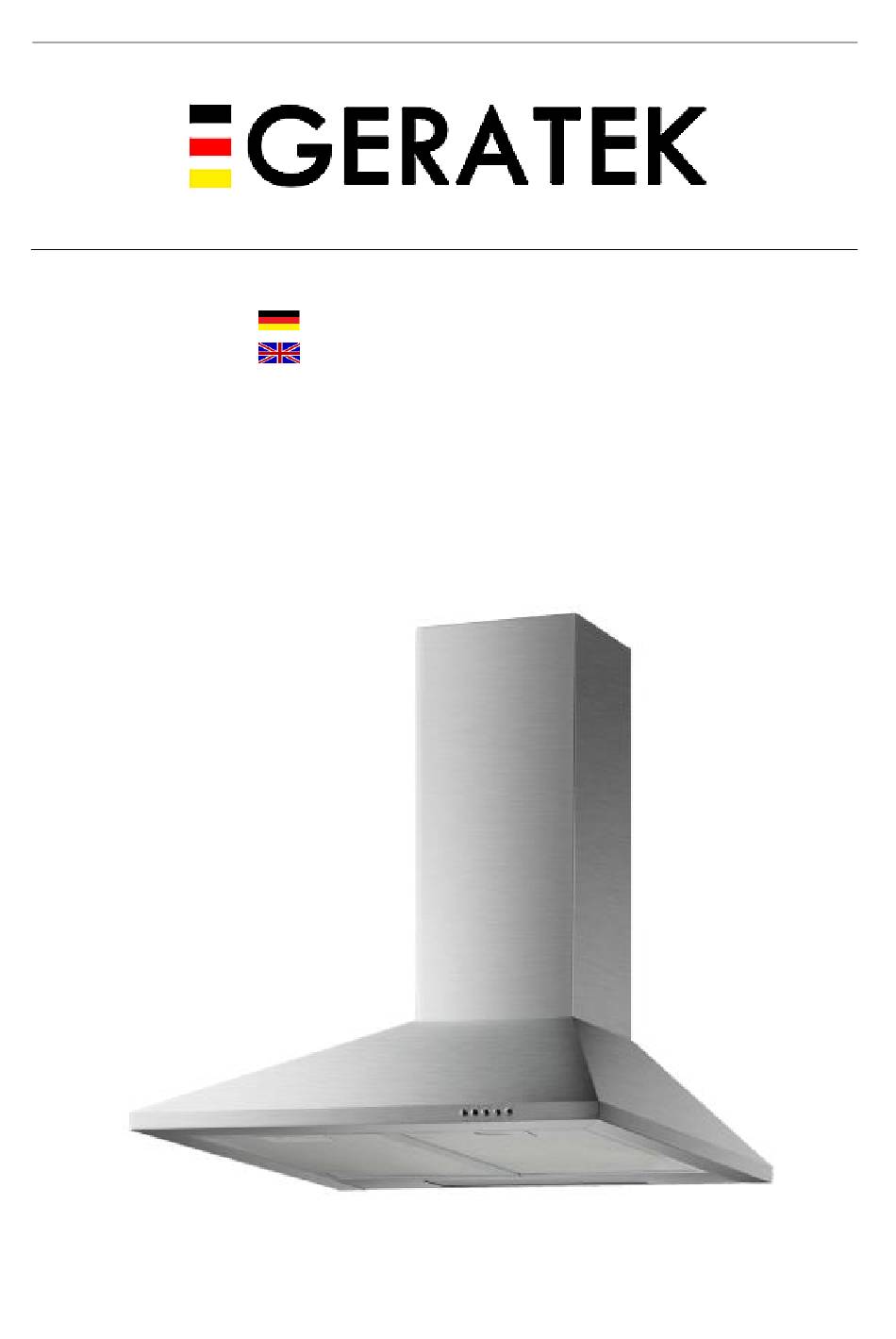

  • Page 1 Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood Vigo DH116X Vigo DH119X Deutsch Seite English Page...

  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Page 3: Sicherheitshinweise

    8. Garantiebedingungen ...................... 27 A. Technische Zeichnung ....................51 Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

  • Page 4: Signalwörter

    bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt.

  • Page 5: Sicherheitsanweisungen

    1.2 Sicherheitsanweisungen GEFAHR! 1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind. 2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 3. Versuchen Sie niemals, das Gerät alleine zu reparieren. 4.
  • Page 6 Sie bei 220~240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden. 4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, Gefahr...
  • Page 7 15. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Page 8: Installation

    2. Installation 2.1 Wichtige Sicherheitshinweise Erforderlicher Mindestabstand Unterkante Haubenkörper zu: Glaskeramik- und Gusskochplatten mind. 65 cm Gaskochfeld mind. 75 cm Kohle- / Öl- / Holzfeuerung mind. 85 cm WARNUNG! Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden.

  • Page 9: Hinweise Zur Installation

    2.2 Hinweise zur Installation WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird. 2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.

  • Page 10: Installation Für Den Abluftbetrieb

    2.3 Installation für den Abluftbetrieb WARNUNG! Eine Nichtbeachtung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. STROMSCHLAGGEFAHR! HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des Geräts. Wenn Sie über einen Abluftkanal nach außen verfügen, können Sie die Dunstabzugshaube mittels eines Abluftschlauchs installieren, wie im Bild unten gezeigt (Durchmesser Abluftschlauch: s.
  • Page 11 Bohrlöcher (Ø 8 mm) Dübel Wandhalterung Schrauben (ST4*30 mm) 2. Bohren Sie zwei weitere Ø 8 mm Löcher für die Dübel und Befestigungsschrauben, mit denen Sie die Haube nach dem Aufhängen fixieren können. (s. Abb. unten). 3. Heben Sie die Dunstabzugshaube an und hängen Sie sie an die Wandhalterung (s.
  • Page 12 4. Befestigen Sie das Rückschlagventil am Luftauslass der Dunstabzugshaube. 5. Verbinden Sie den Abluftschlauch mit dem Rückschlagventil (s. Abb. unten). Abluftschlauch Rückschlagventil 6. Sie können die Abluftführung wie folgt verlegen:...
  • Page 13 Vertikal: Abluftschlauch wird einer Auslasskappe* im Dach geführt. Horizontal: Der Abluftschlauch wird zu einer Auslassöffnung mit Gitter* in der Hauswand geführt. *: Nicht im Lieferumfang enthalten. 7. Setzen Sie den inneren Kamin in den äußeren ein (s. Abb. unten). 8. Ziehen Sie dann den inneren Kamin aufwärts und passen Sie ihn der gewünschten Höhe an (s.
  • Page 14 9. Richten Sie die Kaminteile entsprechend der Abmessungen des Haltebügels aus (s. Abb. unten). 10. Bohren Sie für den Haltebügel zwei Ø 8 mm Löcher in der entsprechenden Höhe. Befestigen Sie den Haltebügel an der entsprechenden Stelle an der Wand (s.
  • Page 15 11. Befestigen Sie den äußeren Kamin, indem Sie ihn an beiden Seiten fixieren (s. Abb. A). 12. Den inneren Kamin können sie auf zwei Arten befestigen: Befestigen Sie den inneren Kamin, indem Sie ihn an beiden Seiten fixieren (s. Abb. A). Befestigen Sie den inneren Kamin, indem Sie ihn mit zwei 3*10 mm Schrauben festschrauben (s.

  • Page 16: Installation Für Den Umluftbetrieb

    13. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel am Stromnetz an.  Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. 2.4 Installation für den Umluftbetrieb ...

  • Page 17: Kohlefilter

    2.5 Kohlefilter  Kohlefilter für die Dunstabzugshaube sind als optionales Zubehör erhältlich. WARNUNG! Ziehen Sie vor der Montage den Netzanschlussstecker aus der Netzanschlussdose oder trennen Sie das Gerät mittels der Sicherung von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten). WARNUNG! Verwenden Kohlefilter ausschließlich Umluftbetrieb!

  • Page 18: Bedienung

    5. Befestigen Sie den/die Fettfilter wieder. 6. Wenn Sie die Kohlefilter deinstallieren möchten, drehen Sie sie zum Lösen vorsichtig nach links und nehmen Sie sie ab. HINWEIS! Die Saugleistung wird durch die Kohlefilter vermindert. HINWEIS! Kohlefilter sind nicht Teil des Lieferumfangs. HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate.

  • Page 19: Maßnahmen Zur Verringerung Der Umweltauswirkungen Beim Kochen

    Taste: Aus  Schalten sie die Dunstabzugshaube mit dieser Taste aus. Niedrigste Motorgeschwindigkeit  Diese Stufe ist für Kochvorgänge geeignet, die nicht viel Dampf erzeugen. Mittlere Motorgeschwindigkeit  Diese Stufe ist für Standard-Kochvorgänge geeignet. Höchste Motorgeschwindigkeit  Diese Stufe ist für Kochvorgänge geeignet, die übermäßig viel Rauch und Dampf verursachen.

  • Page 20: Reinigung/Pflege

    4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten Stromversorgung. STROMSCHLAGGEFAHR! WARNUNG! Eine Nichtbeachtung Reinigungs- Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

  • Page 21: Fettfilter

    4.1 Fettfilter WARNUNG! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR!  Fettfilter/Aluminiumfilter müssen nicht ersetzt werden.  Einmal pro Monat von Hand oder in der Spülmaschine (300) reinigen.  Verwenden Sie keine aggressiven Reinigungsmittel.  Benutzen Sie keine Scheuermittel!  Benutzen Sie keine alkalischen Spülmaschinenreiniger (pH größer 7). ...

  • Page 22: Problembehandlung

    Erforderlicher Minimalabstand Oberflächen Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken. --- m = 0,45 m Vermeidung unangemessen heißwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden. 5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. ...
  • Page 23 Der Motor riecht verdächtig.  Motor defekt.  Motor ersetzen. Ölspuren.  Einwegventil undicht.  Einwegventil abdichten.  Übergang Basisschacht-  Übergang mit geeignetem Mittel Teleskopschacht undicht. abdichten. Gerät vibriert.  Motor nicht fest montiert.  Motor richtig befestigen.  Haube nicht richtig befestigt. ...

  • Page 24: Technische Daten

    6. Technische Daten 6.1 Angaben gemäß VO (EU) 66/2014 Marke/Warenzeichen Geratek Modellkennung Vigo DH116X/DH119X Jährlicher Energieverbrauch (AEC 74,7/76,2 kWh/Jahr hood Energieeffizienzklasse(EEI hood Fluiddynamische Effizienz (FDE 9,6/8,8 hood Klasse für Fluiddynamische Effizienz Fettabscheidegrad 65,3/63,6 Klasse für Fettabscheidegrad Luftstrom bei minimaler Geschwindigkeit...

  • Page 25: Relevante Angaben Zur Installation

    Bei Anschluss an einen Entlüftungskamin Mauerdurchführung = 150 mm Ø bzw. Abluft ins Freie Bohrung = ca. 160 mm Ø Abmessungen Vigo DH116X H*B*T in cm 57,30-90,00*59,50*48,00 Gewicht Vigo DH116X netto/brutto in kg 8,00/9,00 Abmessungen Vigo DH119X H*B*T in cm...

  • Page 26: Entsorgung

    7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
  • Page 27 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein Geratek-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
  • Page 28 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
  • Page 29 The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer. Please dispose of the packing with respect to your current local and municipal regulations.
  • Page 30 The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance.
  • Page 31 c) Do not touch the appliance until the gas has gone. d) Otherwise sparks can be generated which will ignite the gas. WARNING! 1. Whenever you use extractor hoods in combination with non electrically-operated appliances (gas and oil-fired appliances), the negative pressure of the corresponding room must not be more than 4 Pa (4 * 10 bar).
  • Page 32 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards involved.
  • Page 33 2. Installation 2.1 Important safety information Required minimum distance hood to: Ceramic-glass rings/hotplates 65 cm min. Gas cooker 75 cm min. Coal / oil / stove wood firing 85 cm min. WARNING! If you ignore the required minimum distance, the accumulated fat in the filters can catch fire due to the heat emission of the hob.
  • Page 34 2.2 General information WARNING! Do not lead the exhaust air into a chimney which is used for extracting exhaust air of appliances operated by gas or other combustibles. 2. For extracting the exhaust air always observe the current legal regulations. 3.
  • Page 35 If you have an exhaust air duct to the outside, the extractor hood can be installed by using an exhaust hose (Diameter of the exhaust hose: s. chapter 6. T ECHNICAL DATA  S. fig. below 2.3.1 Installation steps 1. Find a suitable position for the extractor hood on the wall. Drill three Ø 8 mm holes in the wall to attach the wall bracket.
  • Page 36 2. Drill two additional Ø 8 mm holes for the dowels and screws by which the extractor hood can be fixed after hanging up (s. fig. below). 3. Lift up the extractor hood and hang it on the wall bracket (s. fig. below). Fix the extractor hood by tightening the screws properly.
  • Page 37 5. Connect the exhaust hose to the non-return valve (s. fig. below). Exhaust hose Non-return valve 6. You can install the exhaust air duct as follows: Vertically: Install the exhaust hose to a roof cap*. Horizontally: Install the exhaust hose to an exhaust outlet equipped with an air grille*.
  • Page 38 7. Insert the inner chimney into the outer chimney (s. fig. below). 8. Pull the inner chimney upwards and adjust it to the required height (s. fig. below). 9. Adjust the two chimneys relevant to the dimensions of the fixing bracket (s. fig. below).
  • Page 39 10. Drill two Ø 8 mm holes for the fixing bracket in the appropriate height. Install the fixing bracket on the corresponding position on the wall (s. fig. below). 11. Attach the outer chimney by fixing it at both sides (s. fig. A). 12.
  • Page 40 Attach the inner chimney by tightening it using two 3*10 mm screws (s. fig. 13. Insert the grease filters and connect the appliance to the mains  Check from all sides that the appliance is aligned horizontally; otherwise the appliance will not work properly. 2.4 Installation: Air recirculation ...
  • Page 41 2.5 Carbon filter WARNING! Unplug the appliance or disconnect it from the mains (use the relevant fuse in your household fuse box). WARNING! Use the carbon filters in recirculation mode only. 1. Remove the grease filter(s). 2. The carbon filters are intended to be installed on both sides of the motor. 3.
  • Page 42 NOTICE! Carbon filters are not included in delivery. NOTICE! Depending on frequency of use, replace the carbon filters every three to six months. Clean the grease filter(s) regularly for proper operation of the motor. 3. Operation 3.1 Control panel CAUTION! The lamp must not be covered by thermal insulation or other materials.
  • Page 43 Medium speed  This level is suitable for standard cooking. High speed This level is suitable for cooking, which generates an excessive amount of smoke and steam. Light on/off 3.2 Reduction of the environmental impacts of cooking  Cover your pot/pan with lid during cooking. ...
  • Page 44 1. Clean the housing of the appliance with a suitable detergent. Use such a product carefully and economically. 2. Do not clean the control panel with a detergent. Use a damp cloth. Otherwise you may damage the electronic components of the controls. 3.
  • Page 45 4.3 Replacing of the illuminant WARNING! Disconnect the appliance from the energy supply. Do not touch the illuminant with your hands. The sweat on your fingers will reduce the operating time of your new illuminant. Use a thin cloth or a thin glove.
  • Page 46 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all.  The plug of the appliance is not  Check the corresponding socket by connected to the socket. connecting it with another appliance.  The plug has become loose. ...
  • Page 47 6. Technical data 6.1 Information in accordance with Regulation (EU) 66/2014 Brand/trademark Geratek Model identifier Vigo DH116X DH119X Annual energy consumption (AEC 74.7/76,2 kWh/year hood Energy efficiency index (EEI hood Fluid dynamical efficiency (FDE 9.6/8,8...
  • Page 48 40.00-78.00 cm Installation with ventilation stack or air duct Wall penetration = 150 mm Ø outwards Drilling = approx. 160 mm Ø Dimensions Vigo DH116X H*W*D in cm 57.30-90.00*59.50*48.00 WeightVigo DH116X net/gross in kg 8.00/9.00 Dimensions Vigo DH119X H*W*D in cm 57.30-90.00*89.50*48.00...
  • Page 49 7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children and pets. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.
  • Page 50 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a Geratek-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
  • Page 51 A. Technische Zeichnung / technical drawing Vigo DH116X /Vigo DH119X Abmessungen in mm. Dimensions in mm.
  • Page 52 Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen vorbehalten Subject to alterations Stand Updated 16.05.2018 05/16/2018 GERATEK GmbH / Dottenheimerstr. 4 / D - 91472 Ipsheim...
