C3. INSPECCIONE LA ENSAMBLADURA
DEL MICROONDAS
Adaptador de escape (ausente en los modelos
enviados con escape de recirculación)
•
Coloque el horno microondas en su posición
vertical, con la parte superior hacia arriba.
•
Este horno microondas puede ser enviado
ensamblado para uso con tubo de escape en la parte
superior (con adaptador ya instalado) o con tubo de
escape de recirculación (adaptador ausente)
•
Si el microondas fue enviado para escape de
recirculación, pase al Paso C5. Si fue enviado para
escape de tubería superior, proceda con el Paso C4.

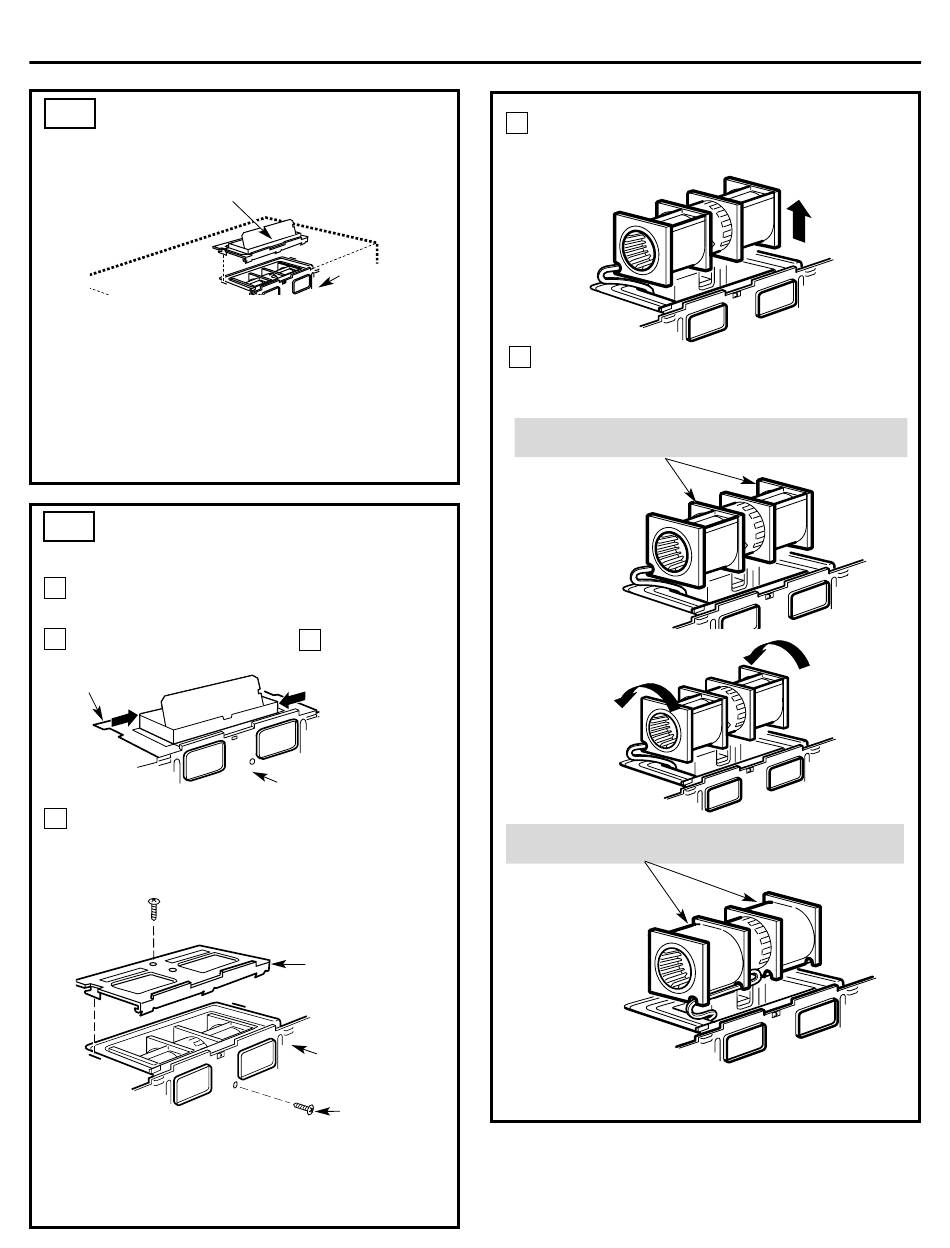

C4. CÓMO ADAPTAR EL CALEFACTOR DEL
MICROONDAS PARA LA RECIRCULACIÓN
1 Remueva la cinta que se encuentra asegurando
el regulador de tiro.
Levante el flap del regulador
2
de tiro.
Plato del calefactor
Remueva el tornillo que sostiene el plato del
4
calefactor al microondas. Remueva y guarde
el tornillo que sostiene el motor del calefactor
al microondas.
NOTA: El plato del calefactor se reinstalará en un
paso posterior. El regulador de tiro no se necesita
para los modelos de recirculación. Guarde cualquier
parte que no use para usos futuros posibles.
Instrucciones de instalación
Parte posterior
del microondas
3 Extraiga el
regulador de
tiro del marco
del calefactor
presionando y
girando ambos
extremos.
Parte posterior del microondas
Plato del calefactor
Parte posterior
del microondas
Tornillo del motor
del calefactor
Cuidadosamente tire del calefactor. Los alambres
5
se extenderán lo suficiente para permitirle que
usted ajuste la unidad del calefactor.
Ruede la unidad del calefactor 90° de forma tal
6
que las aberturas de la paleta del ventilador estén
orientadas hacia el frente del microondas.
ANTES: Las aberturas de la paleta del ventilador están
orientadas hacia arriba
DESPUÉS: Las aberturas de la paleta del ventilador están
orientadas hacia adelante
NOTA: Cerciórese de que los alambres permanecen
encaminados en las ranuras del marco del motor.
20
