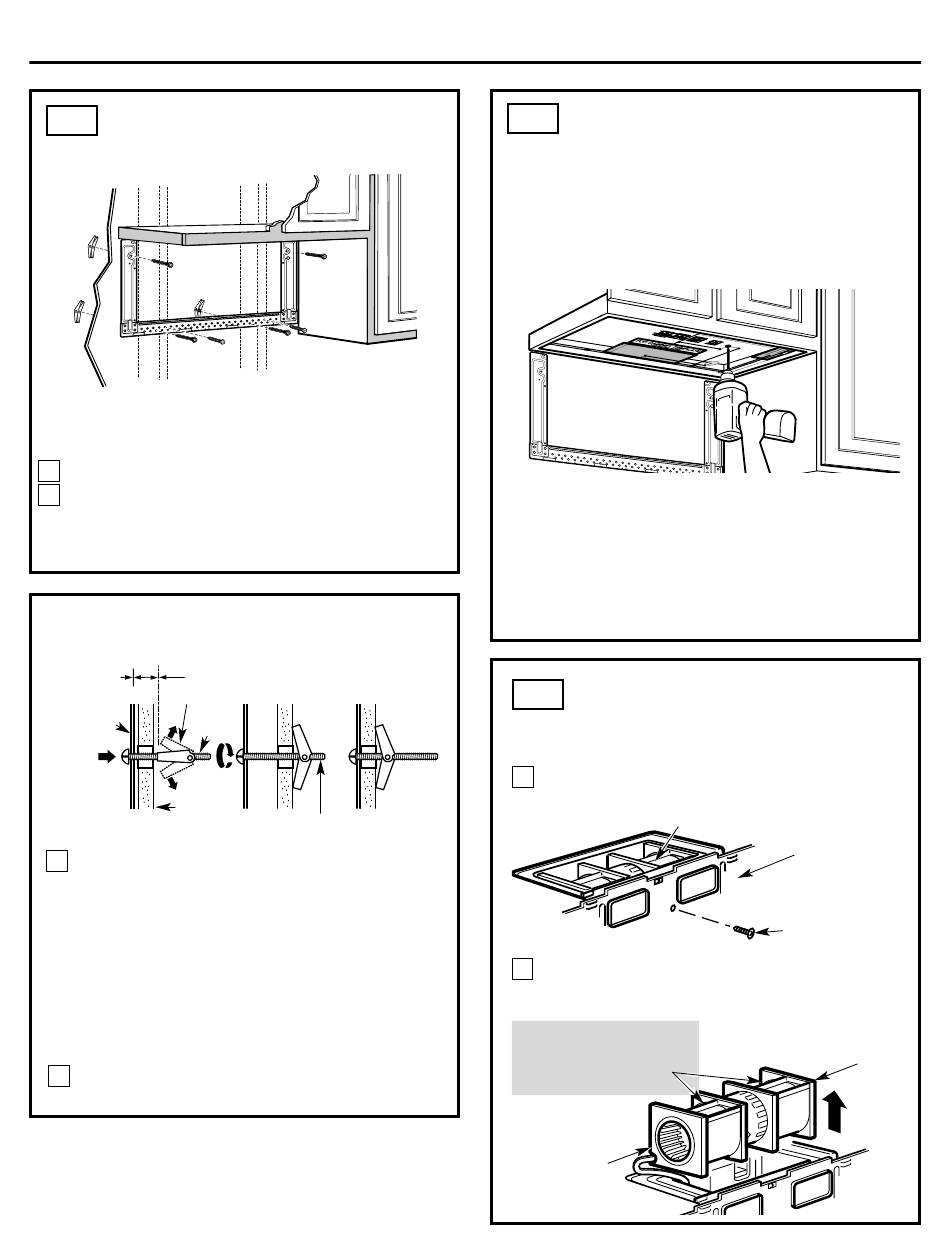

CÓMO ADHERIR EL PLATO
B3.
DE MONTAJE A LA PARED
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de viga de la pared.
1 Remueva las mariposas de los tornillos.
2 Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para colocarse contra la
pared de mampostería seca y pegue otra vez las
" a cada tornillo.
3
mariposas de ⁄
4
Para usar los tornillos basculantes:
Espaciadores para los basculantes
mayores que el ancho de la pared
Alas de mariposa
Plato de
Tornillo de
montaje
mariposa
Pared
3 Coloque el plato de montaje contra la pared e
inserte las alas de mariposa en los agujeros de
la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y el
tornillo de madera, cerciórese de que las orejillas en
el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN: Tenga cuidado de evitar pellizcar sus
dedos entre la parte posterior del plato de montaje y
la pared.
4 Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a apretar los tornillos.
Instrucciones de instalación
Extremo del tornillo
B4. USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA
PREPARAR EL GABINETE
SUPERIOR
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
•
Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
•
Péguela debajo del gabinete superior.
•
Taladre los agujeros, siguiendo las instrucciones en
la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN: Use gafas de seguridad cuando
perfore los agujeros en el fondo del gabinete.
B5. CÓMO ADAPTAR EL CALEFACTOR
DEL MICROONDAS PARA EL
ESCAPE EXTERIOR
1 Remueva y guarde el tornillo que sostiene el
motor del calefactor adherido al microondas.
Motor del calefactor
2 Cuidadosamente tire del calefactor. Los alambres
se extenderán lo suficiente como para permitirle
que usted ajuste la unidad del calefactor.
ANTES: Las aberturas
de la paleta del ventilador
están orientadas hacia
arriba
Extremo A
16
Parte posterior del
horno microondas
Tornillo del motor
del calefactor
Extremo B
