IWM-PL4
Modulo lancia impulsi per contatori B METERS
Descrizione prodotto

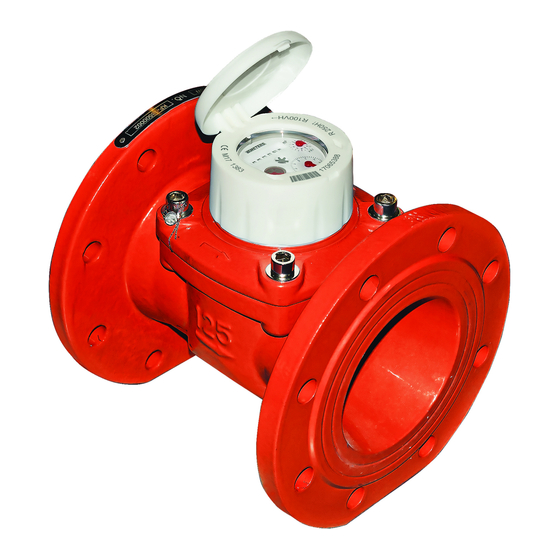

Il modulo IWM-PL4 è un dispositivo che consente di trasmettere tramite sistema lancia impulsi i dati
di lettura rilevati dai contatori d'acqua serie WDE-K50 prodotti da B METERS.
Il modulo deve essere configurato tramite l'utilizzo di un dispositivo Android (smartphone, tablet, ecc)
dotato di interfaccia NFC e dell'applicazione NFC IWM Config. Questo permette di impostare il peso
impulsivo, le diverse opzioni di funzionamento e il monitoraggio dello stato e degli allarmi.
Per il download dell'applicazione, collegarsi a Google Play, digitare "NFC IWM Config" e premere il
pulsante "Installa". Si rimanda al manuale dell'applicazione per una descrizione dettagliata delle
funzioni e delle opzioni di configurazione disponibili. E' inoltre disponibile una guida rapida all'interno
dell'applicazione: per consultarla, avviare l'applicazione e premere il pulsante"?".
Contenuto della confezione
▪
Modulo IWM-PL4
▪
Vite di fissaggio
▪
Adesivo anti-manomissione
▪
Guida installazione
Dati tecnici
▪
Temperatura di funzionamento: da +1°C a +55 °C
▪
Alimentazione: Batteria al litio 3.6V Li-SOCI – 1,65 Ah*
2
▪
Durata massima della batteria: 10 anni**
▪
Interfaccia comunicazione: Open Collector, polarizzato - max 30 VDC (100mA)
▪
Livello protezione: IP68***
▪
Dimensioni (ø x h, cavo escluso): 100 x 43 mm
▪
Lunghezza cavo: 1,5 m
▪
Peso: 160g
* Le batterie non sono sostituibili. NON TENTARE SOSTITUZIONI di alcun tipo. Eventuali tentativi comporteranno la perdita della garanzia,
inoltre potrebbero danneggiare irrimediabilmente il dispositivo.
** in condizioni operative ottimali.
*** massimo 24 ore di sommersione continua ad 1 m di profondità
Installazione
L'installazione del modulo IWM-PL4 è prevista esclusivamente sui contatori serie WDE-K50.

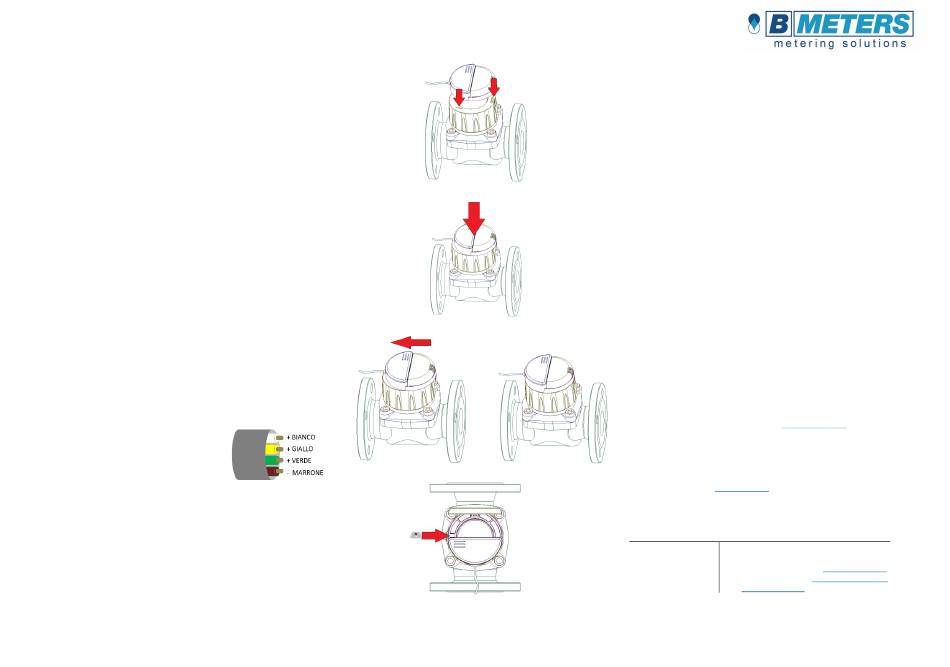

Installare il modulo sul contatore, come mostrato in figura [1]. E' assolutamente necessario far
combaciare gli agganci del contatore con quelli del modulo. Con una mano tenere fermo il contatore,
con l'altra mano spingere dunque delicatamente il modulo verso l'orologeria [2] e tirare nel verso
mostrato dalla freccia per innestare il dispositivo [3].
Collegare i cavi come indicato di seguito:
▪
Bianco [+]: filo conteggio semplice, contatto NO (normalmente aperto). Il contatto si chiude
all'invio dell'impulso, indipendentemente dalla direzione del flusso.
▪
Giallo [+]: filo di frode, contatto NC (normalmente chiuso). Il contatto si apre al verificarsi di
uno (o più) dei seguenti allarmi:
- Rimozione modulo
- Frode a carico del sensore induttivo
- Taglio cavo
- Frode magnetica
▪
Verde [+]: filo programmabile, contatto NO (normalmente
aperto). Può essergli assegnata una tra le funzioni:
- Conteggio assoluto (chiude ad ogni invio dell'impulso con flusso in avanti, con
compensazione delle rivoluzioni effettuate con flusso inverso);
- Conteggio inverso (chiude ad ogni invio dell'impulso totalizzato con flusso inverso);
- Dosatore (chiude ogni "x" litri, con "x" liberamente impostabile).
▪
Marrone [-]: Massa (filo comune)
Messa in servizio
Il dispositivo deve essere configurato con apposita App Android (NFC IWM Config). Prima di procedere
con la parametrizzazione, assicurarsi che il modulo sia installato correttamente sul contatore e che il
cablaggio sia stato completato correttamente.
Per procedere con la configurazione, avviare l'applicazione sul dispositivo android e posizionarlo
direttamente sopra il modulo. Verificare la corretta ricezione dei dati di lettura e l'assenza di eventuali
allarmi. Per le istruzioni di configurazione complete si rimanda alla documentazione del software.
Per una corretta installazione del modulo sul contatore, è necessario inserire la vite di fissaggio ed
applicare il sigillo adesivo nel punto indicato in figura [4].
IWM-PL4_QUG
Fase 1
Fase 2
Fase 3
Fase 4
Quick User Guide
Precauzioni di sicurezza
▪
Durante il processo di installazione, maneggiare il dispositivo con cura, non schiacciare, non
esporre a cariche elettrostatiche che potrebbero danneggiare irrimediabilmente il dispositivo,
non installare vicino a sorgenti di calore (come radiatori, condizionatori, convettori ecc..).
▪
Il dispositivo non contiene materiale pericoloso, in conformità alla direttiva europea 2011/65/UE
(RoHS) e successive modifiche. Alla fine del ciclo di vita del dispositivo, è necessario smaltire il
prodotto come specificato nella direttiva RAEE per i paesi dell'Unione, o comunque sempre in
ottemperanza delle leggi e norme locali. Non bruciare, non sottoporre ad alte temperature.
▪
Il modulo IWM-PL4 funziona in modo affidabile nelle condizioni ambientali specificate in questo
manuale. Eventuali interventi non autorizzati e/o cambiamenti di uso e funzionamento possono
provocare malfunzionamenti o il danneggiamento del prodotto.
Garanzia
Il periodo di garanzia è posto a 24 (ventiquattro) mesi dalla data di spedizione del materiale. Tale
garanzia è limitata a vizi di progettazione, materiali e lavorazione evidenziatisi in condizioni di normale
utilizzo e manutenzione. Questa garanzia è valida ed eseguibile nel paese in cui è stato acquistato il
prodotto. Nel caso dell'Unione Europea, la garanzia è valida per tutti i paesi della Comunità.
Per ottenere il servizio di garanzia, è richiesto di rispettare le seguenti clausole:
1. I prodotti devono essere consegnati per la riparazione a spese del Cliente.
2. La garanzia del prodotto sarà soggetta alla mostra di un documento fiscale (fattura di vendita),
che attesta la data di acquisto del prodotto.
3. La riparazione non influisce sulla data originale della scadenza della garanzia e non comporta
il rinnovo o la proroga.
4. Se al momento della riparazione il prodotto non presenta alcun difetto, verrà addebitato il
costo dell'analisi tecnica.
5. La garanzia è nulla se il guasto è dovuto a: impatti, cadute, abuso del prodotto, utilizzo di
batterie non originali, incidenti, alterazioni del prodotto, sostituzione / distacco delle
guarnizioni e / o manomissioni del prodotto. Allo stesso modo, non vi è copertura anche per i
danni causati durante il trasporto se le confezioni utilizzate non sono idonee.
6. La garanzia non copre la batteria del prodotto.
7. La garanzia non copre l'incapacità di utilizzare il prodotto, altrimenti causano danni accidentali
o consequenziali o altre spese sostenute dall'acquirente.
8. La garanzia non copre eventuali danni causati da un utilizzo diverso da quello indicato nel
presente manuale.
Assistenza sui prodotti
Nel caso in cui il prodotto dovesse richiedere assistenza tecnica, contattare il Vs. fornitore oppure il
servizio di supporto After-Sales B METERS all'indirizzo support@bmeters.com.
Dichiarazione di Conformità
Con la presente B METERS dichiara che questo IWM-PL4 è conforme ai requisiti essenziali ed alle altre
disposizioni pertinenti stabilite dalla Direttiva 2014/30/EU. La dichiarazione completa può essere
scaricata dal sito web ufficiale www.bmeters.com.
Info Contatti
B METERS Srl Tel: +39 0432931415
Fax: +39 0432992661
Via Friuli 3 E-Mail (vendite/informazioni):
Gonars (UD) – 33050 E-mail (assistenza tecnica):
Italia Web: www.bmeters.com
info@bmeters.com
support@bmeters.com
