B meters IWM-LR4 Quick User Manual

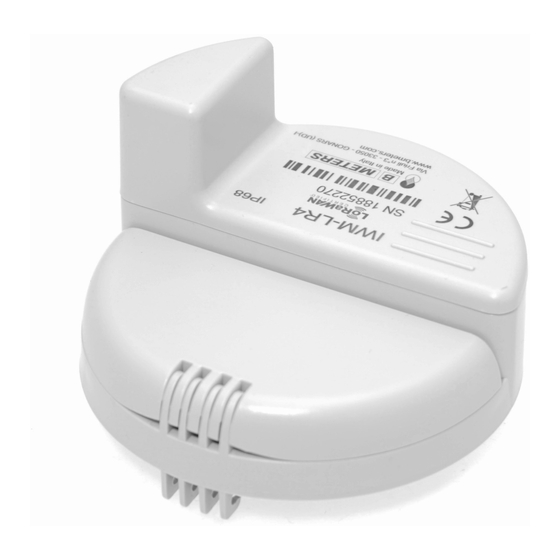

IWM-LR4
Modulo radio LoRaWAN per contatori B METERS
Descrizione prodotto
Il modulo IWM-LR4 è un dispositivo che consente di trasmettere i dati di lettura rilevati
dai contatori d'acqua serie WDE-K50 prodotti da B METERS.
Il dispositivo è già preconfigurato in modalità OTAA con chiavi preimpostate. Le chiavi
(DevEUI, AppEUI e AppKey) vengono fornite da BMETERS. Per varie esigenze i moduli
possono essere configurati in modalità Activation By Personalization (ABP) tramite App
Android. L'applicativo permette di configurare il modulo scegliendo le diverse opzioni
di funzionamento. Si rimanda al manuale dell'app per una descrizione dettagliata delle
funzioni e delle opzioni di configurazione disponibili.
Contenuto della confezione
Modulo IWM-TX4 con sticker in alluminio già applicato
•
• Vite fissaggio
• Adesivo anti-manomissione
• Guida installazione
Dati tecnici
• Temperatura di funzionamento: da +1°C a +55 °C
• Alimentazione Batteria al litio 3V Li-SOCI2 – 2,4 Ah*
• Durata massima della batteria: 10 anni**
• Interfaccia radio: LoRaWAN @868MHz [<25mW]
• Configurazione: tramite App Android + Dispositivo NFC
• Livello protezione: IP68***
• Portata di trasmissione: fino a 5 Km****
• Dimensioni (l x p x h): 100 x 100 x 57 mm
• Peso: 167g
* Le batterie non sono sostituibili. NON TENTARE SOSTITUZIONI di alcun tipo. Eventuali
tentativi comporteranno la perdita della garanzia, inoltre potrebbero danneggiare
irrimediabilmente il dispositivo.
** La vita della batteria dipende dalle impostazioni relative alla finestra temporale di
utilizzo in fase di configurazione e dalle condizioni ambientali. Una stima della vita della
batteria viene fornita dal software.
***IP68: massimo 24 ore di sommersione continua ad 1 m di profondità
**** in condizioni di propagazione ottimali, i valori della portata dipendono dalle
condizioni fisiche (costruzione edificio, situazione climatica,...) nelle quali si propaga il
segnale radio possono quindi variare.
Installazione
L'installazione del modulo IWM-LR4 è prevista esclusivamente sui contatori serie
WDE-K50. Si consiglia di posizionare il modulo IWM-LR4 lontano da masse metalliche o
da qualsiasi potenziale schermatura radio, in luogo protetto da manomissioni.
Effettuare il provisioning del server di rete con cui si desidera integrare il sensore
(AppEUI) e fornire al server delle applicazioni le chiavi DevEUI e AppKey univoci.
L'installatore ha il compito di verificare le condizioni di propagazione del segnale radio
durante l'installazione.
Messa in servizio
Assicurarsi di aver rispettato le condizioni d'installazione descritte precedentemente e
che il modulo sia posizionato nel raggio d'azione del gateway LoRa installato. Rimuovere
lo sticker in alluminio applicato nella parte inferiore del modulo e collegarlo al contatore
come mostrato in figura. È assolutamente necessario far combaciare gli agganci del
contatore con quelli del modulo [1]. Con una mano tenere fermo il contatore, con l'altra
mano spingere dunque delicatamente il modulo verso l'orologeria [2] e tirare nel verso
mostrato dalla freccia per innestare il dispositivo [3/4]. Procedere con la configurazione
dell'indice K (10 per tutti i diametri fino a DN125 compreso o 100 per diametri DN150
e DN200). Prima di procedere con la scrittura dei parametri è necessario eseguire una
lettura del modulo per evitare la scrittura di chiavi LORA non corrette. Per permettere allo
stesso di inizializzarsi e inviare delle richieste di joining al network server, è necessario far
compiere +/- 5 giri completi alla lancetta dove è posizionato l'indice induttivo (su modelli
WDE-K50 questo corrisponde al passaggio di 50 o 500 litri, a seconda dell'impostazione
del valore K). Verificare quindi l'avvenuto join sul network server negli istanti successivi.
Configurazione tramite App Android + Dispositivo NFC (per modalità ABP o modifica parametri):
per la configurazione avvicinare l'antenna del dispositivo NFC in prossimità del
punto mostrato in figura. Per le istruzioni di configurazione complete si rimanda alla
documentazione dell'App. Per evitare potenziali manomissioni del modulo, è necessario
inserire la vite di fissaggio e l'adesivo anti-manomissione.
Quick User Guide – IWM-LR4_QUG
Prima dell'installazione dell'IWM-LR4:
Rimozione sticker protettivo
Installazione IWM-LR4:
Fase 1 Fase 2
Configurazione / attivazione IWM-LR4:
NFC
Configurazione tramite NFC (opzionale) Attivazione radio dopo +/- 5 rivoluzioni
Inserimento sigillo IWM-LR4:
Precauzioni di sicurezza
• Durante il processo di installazione, maneggiare il dispositivo con cura, non
schiacciare, non esporre a cariche elettrostatiche che potrebbero danneggiare
irrimediabilmente il dispositivo, non installare vicino a sorgenti di calore (come
radiatori, condizionatori, convettori ecc..).
• Il dispositivo non contiene materiale pericoloso, in conformità alle direttive
europee 91/157/EEC, 93/86/EEC e 2002/95/EC (RoHS). Alla fine del ciclo di vita del
dispositivo, è necessario smaltire il prodotto come specificato nella direttiva RAEE
2012/19/UE per i paesi dell'Unione, o comunque sempre in ottemperanza delle
leggi e norme locali. Non bruciare, non sottoporre ad alte temperature.
• Il modulo IWM-LR4 funziona in modo affidabile nelle condizioni ambientali
specificate in questo manuale. Eventuali interventi non autorizzati e/o
cambiamenti di uso e funzionamento possono provocare malfunzionamenti o il
danneggiamento del prodotto.
Garanzia
Il periodo di garanzia è posto a 24 (ventiquattro) mesi dalla data di spedizione del
materiale. Tale garanzia è limitata a vizi di progettazione, materiali e lavorazione
evidenziatisi in condizioni di normale utilizzo e manutenzione. Questa garanzia è valida
ed eseguibile nel paese in cui è stato acquistato il prodotto. Nel caso dell'Unione Europea,
la garanzia è valida per tutti i paesi della Comunità.
Per ottenere il servizio di garanzia, è richiesto di rispettare le seguenti clausole:
1. I prodotti devono essere consegnati per la riparazione a spese del Cliente.
2. La garanzia del prodotto sarà soggetta alla mostra di un documento fiscale (fattura
di vendita), che attesta la data di acquisto del prodotto.
3. La riparazione non influisce sulla data originale della scadenza della garanzia e non
comporta il rinnovo o la proroga.
4. Se al momento della riparazione il prodotto non presenta alcun difetto, verrà
addebitato il costo dell'analisi tecnica.
Fase 3
5. La garanzia è nulla se il guasto è dovuto a: impatti, cadute, abuso del prodotto,
utilizzo di batterie non originali, incidenti, alterazioni del prodotto, sostituzione
/ distacco delle guarnizioni e / o manomissioni del prodotto. Allo stesso modo,
non vi è copertura anche per i danni causati durante il trasporto se le confezioni
utilizzate non sono idonee.
6. La garanzia non copre la batteria del prodotto.
7. La garanzia non copre l'incapacità di utilizzare il prodotto, altrimenti causano danni
accidentali o consequenziali o altre spese sostenute dall'acquirente.
8. La garanzia non copre eventuali danni causati da un utilizzo diverso da quello
indicato nel presente manuale.
Assistenza sui prodotti
Nel caso in cui il prodotto dovesse richiedere assistenza tecnica, contattare il Vs. fornitore
oppure il servizio di supporto After-Sales B METERS all'indirizzo ticket@bmeters.com.
Dichiarazione di Conformità
Con la presente B METERS dichiara che questo IWM-LR4 è conforme ai requisiti essenziali
ed alle altre disposizioni pertinenti stabilite dalla Direttiva 2014/53/UE. La dichiarazione
indice
completa può essere scaricata dal sito web ufficiale www.bmeters.com.
