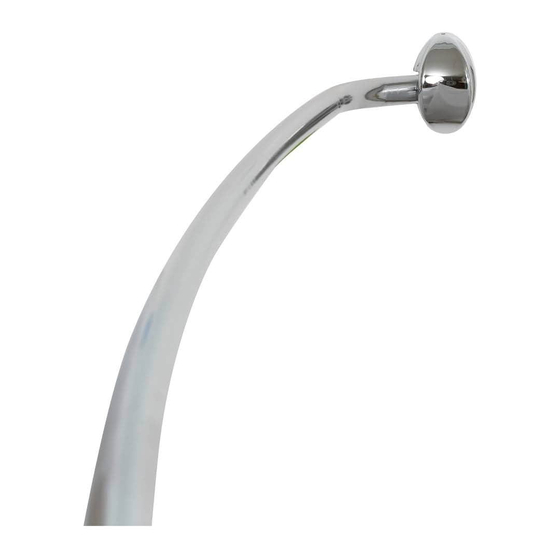

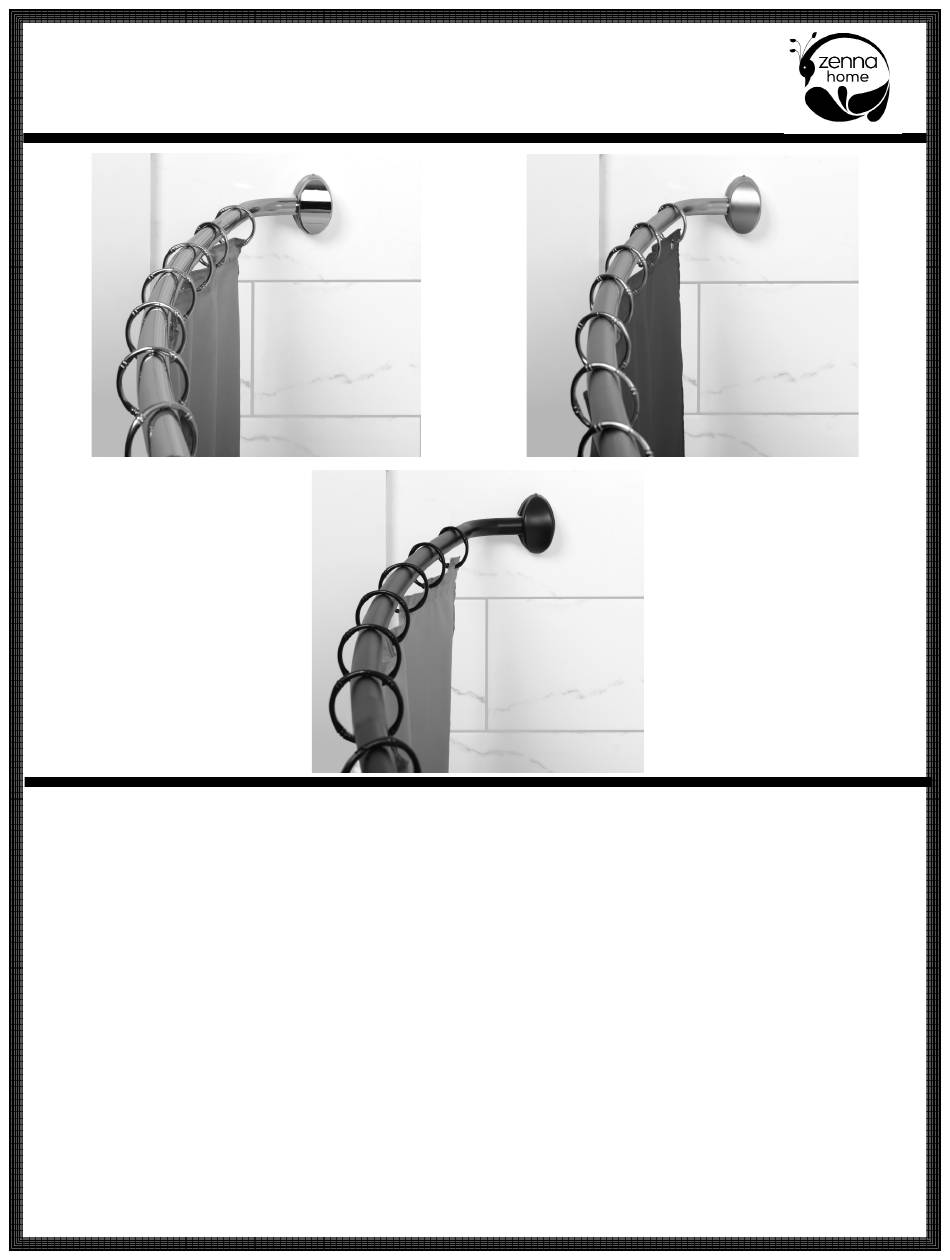

Installation Instructions - 35603SS06 / 35603BN06 / 35603HB04 Curved Rod
Instrucciones de Instalación - 35603SS06 / 35603BN06 / 35603HB04 Tubo Curvo
Instructions de montage - 35603SS06 / 35603BN06 / 35603HB04 Tringle incurvée
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zennahome.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zennahome.com para
solicitar mas información.
Avant de commencer :
Merci d'avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d'éviter les
éraflures.
S'il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l'Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zennahome.com
pour de plus amples informations.
Pg 1 of 10
©2013 Zenith Products Corp.
MCS 9/09/2013
www.zennahome.com
IS035673-I
