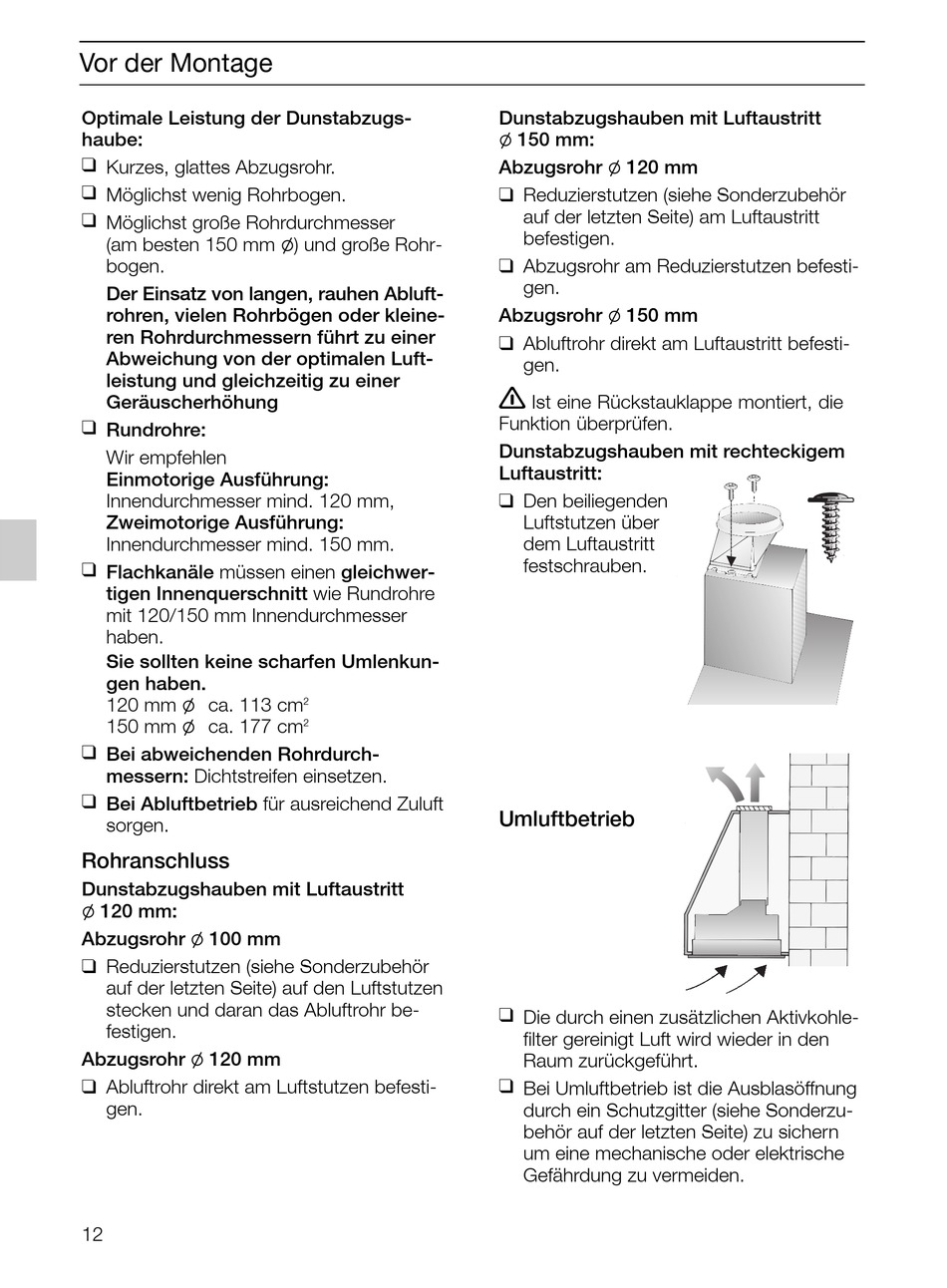

Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
Kurzes, glattes Abzugsrohr.
Möglichst wenig Rohrbogen.
Möglichst große Rohrdurchmesser
(am besten 150 mm l) und große Rohr-
bogen.
Der Einsatz von langen, rauhen Abluft-
rohren, vielen Rohrbögen oder kleine-
ren Rohrdurchmessern führt zu einer
Abweichung von der optimalen Luft-
leistung und gleichzeitig zu einer
Geräuscherhöhung
Rundrohre:
Wir empfehlen
Einmotorige Ausführung:
Innendurchmesser mind. 120 mm,
Zweimotorige Ausführung:
Innendurchmesser mind. 150 mm.
Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
mit 120/150 mm Innendurchmesser
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
120 mm l ca. 113 cm
150 mm l ca. 177 cm
Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Rohranschluss
Dunstabzugshauben mit Luftaustritt
l 120 mm:
Abzugsrohr l 100 mm
Reduzierstutzen (siehe Sonderzubehör
auf der letzten Seite) auf den Luftstutzen
stecken und daran das Abluftrohr be-
festigen.
Abzugsrohr l 120 mm
Abluftrohr direkt am Luftstutzen befesti-
gen.
12
2
2
Dunstabzugshauben mit Luftaustritt
l 150 mm:
Abzugsrohr l 120 mm
Reduzierstutzen (siehe Sonderzubehör
auf der letzten Seite) am Luftaustritt
befestigen.
Abzugsrohr am Reduzierstutzen befesti-
gen.
Abzugsrohr l 150 mm
Abluftrohr direkt am Luftaustritt befesti-
gen.
Ist eine Rückstauklappe montiert, die
Funktion überprüfen.
Dunstabzugshauben mit rechteckigem
Luftaustritt:
Den beiliegenden
Luftstutzen über
dem Luftaustritt
festschrauben.
Umluftbetrieb
Die durch einen zusätzlichen Aktivkohle-
filter gereinigt Luft wird wieder in den
Raum zurückgeführt.
Bei Umluftbetrieb ist die Ausblasöffnung
durch ein Schutzgitter (siehe Sonderzu-
behör auf der letzten Seite) zu sichern
um eine mechanische oder elektrische
Gefährdung zu vermeiden.
