Bitspower BP-VG3090EVXC3 Quick Start Manual

或
請接  主版  其他設備的DRGB插槽。
Digital RGB PIN on  motherboard or  other equipment.
或
请接  主版  其他设备的DRGB插槽。
 
BPTA-DRGBMFC
主版 DRGB控制器(不包括)
motherboard DRGB Multi Function Controller(Not included)
主版 DRGB控制器(不包括)
請從冷頭拆下背板後再依照說明書，把冷頭，背板安裝到顯卡上。
Please remove the back plate from the waterblock, and then according the
installation guide to install the waterblock, back plate with your graphics card.
请从冷头拆下背板后再按照说明书，把冷头，背板安装到插件上。
本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品顏色與配件以實物為準。
Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品颜色与配件以实物为准。
請撕下銘板保護膜
Please tear off the protective film on the mirror plate.
原廠檔板
Original I/O Shield
原厂档板
7
8

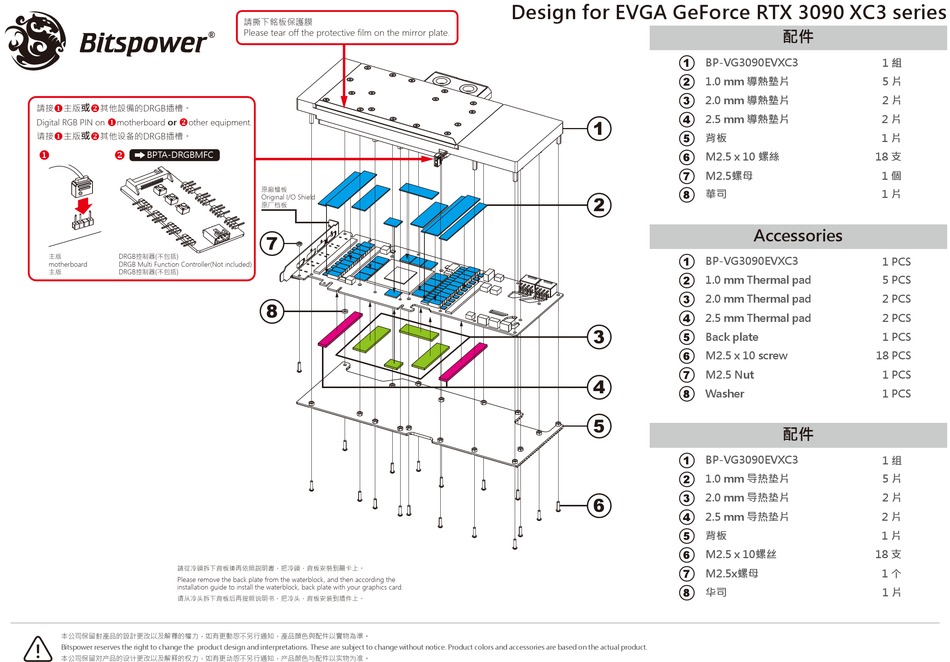

Design for EVGA GeForce RTX 3090 XC3 series
1
2
3
4
1
5
6
7
8
2
1
2
3
4
3
5
6
7
4
8
5
1
2
3
6
4
5
6
7
8
配件
BP-VG3090EVXC3
1 組
1.0 mm 導熱墊片 5 片
2.0 mm 導熱墊片 2 片
2.5 mm 導熱墊片 2 片
背板 1 片
M2.5 x 10 螺絲 18 支
M2.5螺母 1 個
華司 1 片

Accessories

BP-VG3090EVXC3 1 PCS
1.0 mm Thermal pad 5 PCS
2.0 mm Thermal pad 2 PCS
2.5 mm Thermal pad 2 PCS
Back plate 1 PCS
M2.5 x 10 screw 18 PCS
M2.5 Nut 1 PCS
Washer 1 PCS
配件
BP-VG3090EVXC3 1 组
1.0 mm 导热垫片 5 片
2.0 mm 导热垫片 2 片
2.5 mm 导热垫片 2 片
背板 1 片
M2.5 x 10螺丝 18 支
M2.5x螺母 1 个
华司 1 片
