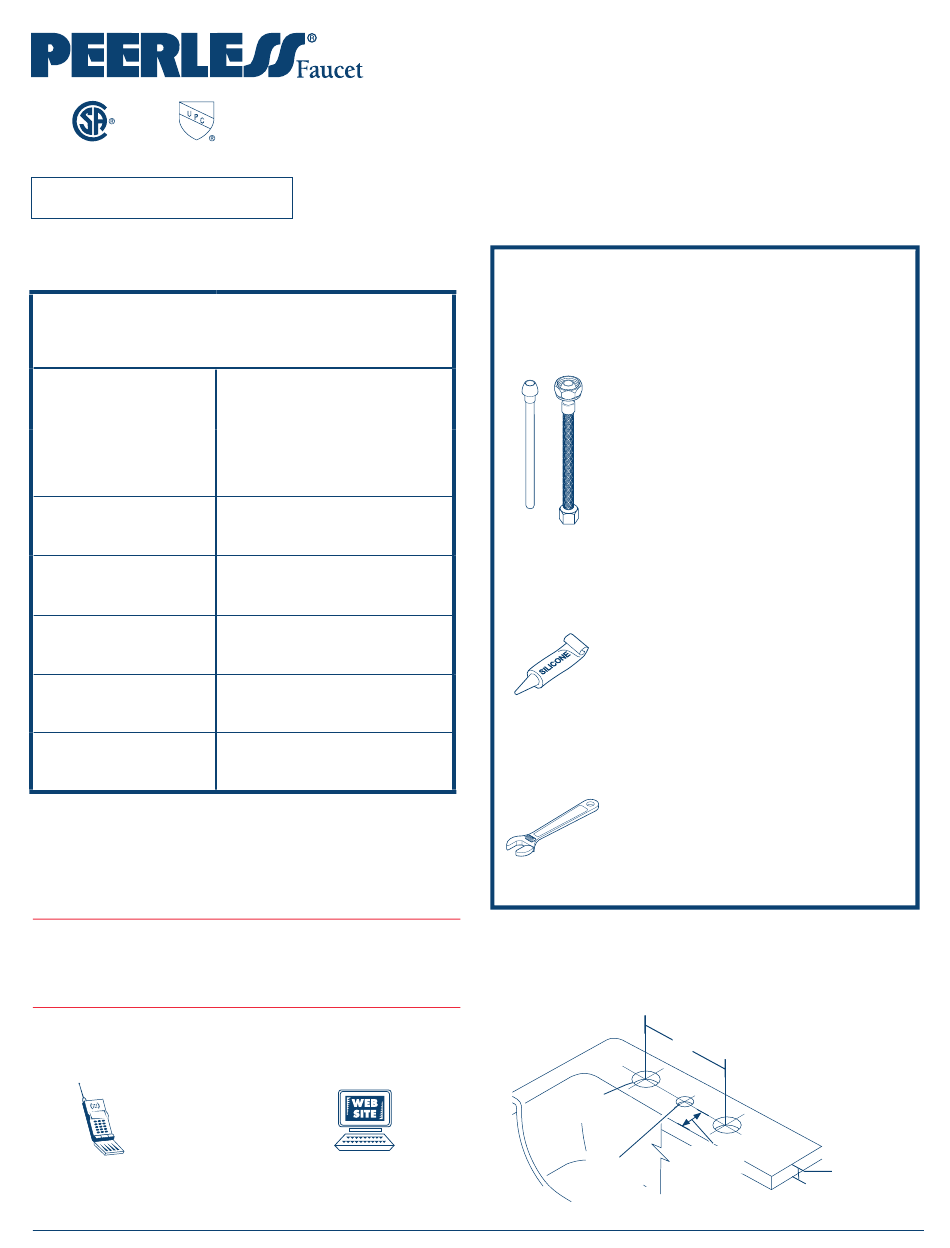

Peerless Faucet P46LF-M Installation Instructions Manual

ASME A112.18.1 / CSA B125.1
ASME A112.18.2 / CSA B125.2
Record Your Model Number Here For Future Reference
Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

ASSEMBLY PARTS LIST

LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIÈCES
Description
Descripción
Description
Faucet
Llave
Robinet
Locknuts
Contratuercas
Écrous de Blocage
Coupling Nuts
Tuercas de Acoplamiento
Écrou de Raccordement
Pop-Up
Desagüe automático
Renvoi Mécanique
Lift Rod
Barra de Alzar
Tige de Manoeuvre
Estimated Time For Assembly
The estimated time to install this faucet is 45 minutes. The estimated time
to install the pop-up assembly is 30 minutes. These estimates do not
include removing the old faucet and pop-up assembly.
Tiempo Estimado para Instalar
El tiempo estimado para instalar esta llave de agua es 45 minutos. El
tiempo estimado para instalar el ensamble del desagüe automático es 30
minutos. Estos estimados no incluyen el tiempo que toma quitar la llave
de agua vieja y el ensamble del desagüe automático.
Durée d'installation estimée
La durée d'installation de ce robinet est estimée à 45 minutes. La durée
d'installation estimée du renvoi mécanique est de 30 minutes. Ces
estimations n'incluent pas la dépose du vieux robinet et du vieux renvoi.
The Peerless
Installation Helpline
1-800-438-6673
www.peerless-faucet.com
Instruction Manual Printed in China
Manual de Instrucciones Impreso en China
Manuel d'instructions Imprimé en Chine
11/30/09
Quantity
Calidad
Quantité
1
2
2
1
1
1
T W O H A N D L E W A S H
MODELS P46LF-M
LLAVE DE LAVAMANOS DE DOS MANIJAS
SIN ARANDELAS - MODELOS P46LF-M
ROBINET SANS RONDELLE À DEUX MANETTES
POUR LAVABO - MODÈLES P46LF-M
You may need
Usted puede necesitar
Articles dont vous pouvez avoir besoin:
Water supply hook-ups:
(NOT PROVIDED)
Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or
1/2" I.P.S. faucet connector.
Suministros de agua:
(NO PROPORCIONADAS)
Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8"
D.E.), o conector de llave I.P.S. de 1/2".
Raccords :
(NON FOURNIS)
Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.
Silicone sealant:
(NOT PROVIDED)
If sink is uneven use silicone sealant under base
of faucet.
Sellador de silicón:
(NO PROPORCIONADAS)
Si el lavamanos está desnivelado use sellador de
silicón debajo de la base del borde.
Composé d'étanchéité à la silicone :
(NON FOURNIS)
si la surface de l'évier est inégale, appliquez du
composé d'étanchéité à la silicone sous la base
du robinet.
Wrench(es):
(NOT PROVIDED)
For faucet removal/installation.
Llave(s):
(NO PROPORCIONADAS)
Para quitar/instalación de lavamanos.
Clé(s):
(NON FOURNIS)
pour pose et dépose de robinet
Sink Hole Dimensions
Dimensiones del Hoyo Lavamanos
Dimensions des orifices de l'évier
Allow clearance for lift rod and handle movements.
Permita un espacio para los movimientos de alzar la barra y la manija.
Laissez le dégagement nécessaire aux mouvements de la tirette et des manettes.
1-1/8" Dia.
(29 mm)
1" Dia.
(25 mm)
E R L E S S L A V A T O R Y F
4"
(102 mm)
2" Max
(51 mm)
1-1/8" Max
(29 mm)
65772 Rev. A
A U C E T
