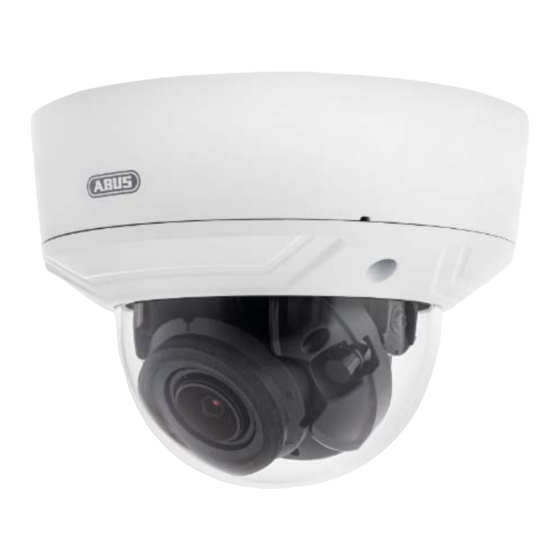

Abus IPCB74521 Installation Manual
Hide thumbs Also See for IPCB74521:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

IPCB74521 / IPCB78521
Installationsanleitung
Version V1.0 (10/2021)
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung
aufbewahren!

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for Abus IPCB74521

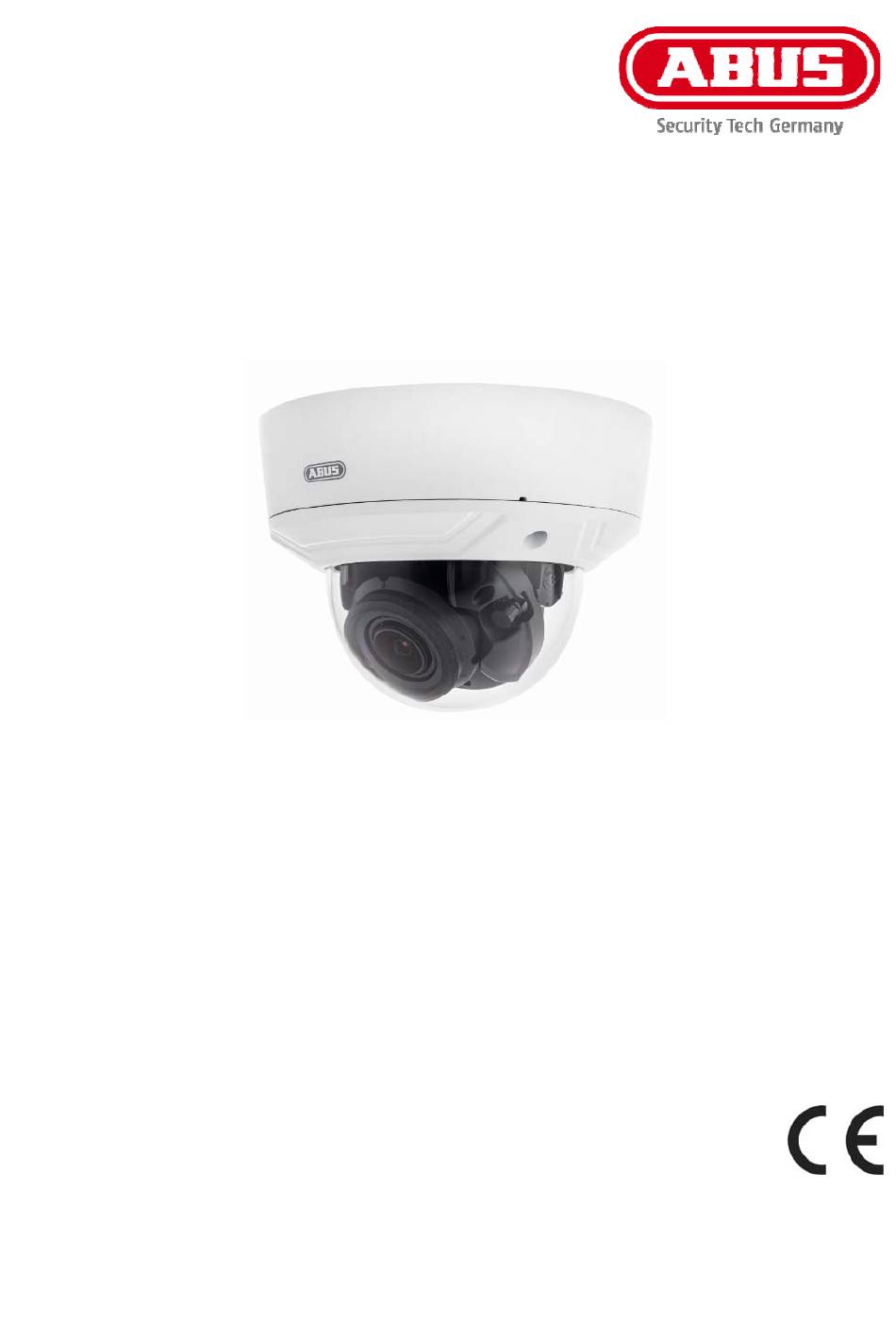

  • Page 1 IPCB74521 / IPCB78521 Installationsanleitung Version V1.0 (10/2021) Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
  • Page 2 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Page 3 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
  • Page 4: Table Of Contents

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 ANSCHLÜSSE UND FUNKTIONEN ..................6 3.1 A .......................... 6 NSCHLÜSSE 3.2 W ) ..............6 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 SD-K ......................7 ARTEN INSCHUB 3.4 Z ..................... 7 OKUSEINSTELLUNG 3.5 S ..................
  • Page 5: Bestimmungsgemäße Verwendung

    Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
  • Page 6: Anschlüsse Und Funktionen

    3. Anschlüsse und Funktionen 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Netzwerkanschluss (RJ45, 802.3af) Spannungsanschluss, 12 VDC, Polarität ist zu beachten „ALARM“ (Schalteingang, Schaltausgang) „AUDIO“ (Audioeingang, Audioausgang) 3.2 Wiederherstellen der Einstellungen (Reset) 1.
  • Page 7: Sd-Karten Einschub

    3.3 SD-Karten Einschub Zum Installieren der Micro-SD Karte ist zuvor die Kuppel der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul. Max. SD Kartengröße: 256 GByte Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.
  • Page 8: Schalteingang / Schaltausgang

    3.5 Schalteingang / Schaltausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Bezeichnung Anschlusshinweise Schalteingang „IN“ Brücke zwischen „IN“ und „G“ „G“ (GND) Schaltausgang „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“...
  • Page 9: Wartung Und Reinigung

    4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
  • Page 10 IPCB74521 / IPCB78521 Installation manual Version V1.0 (10/2021) English translation of the original German user manual. Retain for future reference.
  • Page 11 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
  • Page 12 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
  • Page 13 Contents INTENDED USE ........................14 EXPLANATION OF SYMBOLS ................... 14 CONNECTIONS AND FUNCTIONS ..................15 3.1 C ........................15 ONNECTIONS 3.2 C ) ................15 ALL FACTORY DEFAULT SETTINGS ESET 3.3 SD ........................16 CARD SLOT 3.4 Z ....................16 OOM AND FOCUS SETTING 3.5 S ....................
  • Page 14: Intended Use

    You can download a PDF version of the user manuals in your language at www.abus.com via the product search.
  • Page 15: Connections And Functions

    3. Connections and functions 3.1 Connections ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. Network connector (RJ45, PoE 802.3af) Power connector, 12 V DC, ensure that the polarity is correct “ALARM”...
  • Page 16: Sd Card Slot

    3.3 SD card slot To install the Micro SD card the cover and the dome bubble need to be removed first. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul Max. SD card size: 256 GByte Before usage of micro SD card the card must be formatted. 3.4 Zoom and focus setting Zoom and focus are controlled remotely over web interface of the camera.
  • Page 17: Switching Input/Output

    3.5 Switching input/output The maximum load values must be observed, otherwise, the camera may be irreparably damaged. Description Connection information Switching input „IN“ Bridge between „IN“ and „G “ „G“ (GND) Switching output „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“...
  • Page 18: Maintenance And Cleaning

    4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
