  • Page 1 Manual EVSE Adapter EV-Tester, Test Adapter for Electric Vehicle Charging Stations Bruksanvisning Brukerveiledning Käyttöohje 2 - 13 . . . . . . . . . . . . . . . .
  • Page 2 1. introduction • You have acquired a high-quality test adapter manufactured, which will enable you to perform repeatable measurements for a very lang period of time. • The adapter is designed to test function and electrical safety of charging stations mode 3 for AC charging.
  • Page 3: Safety Precautions

    3. Safety Precautions • This instrument must only be used by suitably trained and competent persons. • Read this instruction manual before using the product in order to achieve maximum performance. • Keep this manual in a safe place after reading it for future reference •...
  • Page 4: Before Use

    • The adapter can test the electrical safety and function test of mode 3 electric vehicle charging equipment [EVSE] with type 2 connector [or optional type 1 connector]. • PE Pre-Test [potential presence of dangerous voltage at PE. terminal by mistake]-touch electrode and led lamp.
  • Page 5: Appropriate Usage

    • The adapter may only be connected to charging stations as indicated in the technical specification section. • The adapter may only be used within the operating ranges as specified in the technical specification section. • The adapter may only be used in dry and clean environments, dirt and humidity reduce insulation resistance and may lead to electrical shocks, particularly for high voltages.
  • Page 6 6. Description of Warning Marks 1. High danger of electric shock is present when PE Pre- Test indicator lights while performing PE Pre-test, in this case, further testing must be stopped immediately, ensure a sufficiently connection of your body to earth while performing this test.

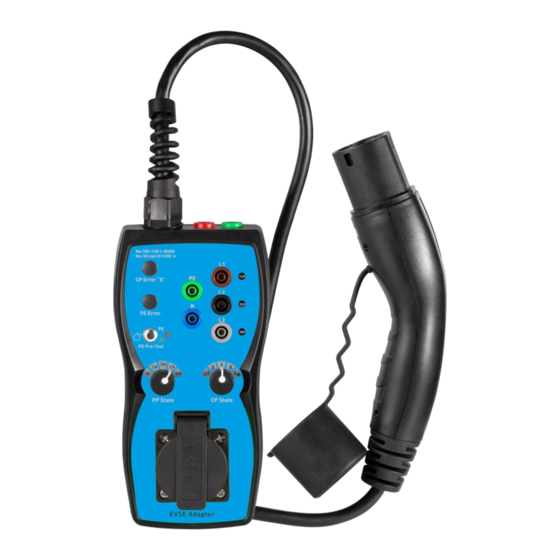

  • Page 7 7. Measuring Terminal PE 8. Measuring Terminal L1, L2, L3 9. Phase indicators of L1, L2, L3 Terminals 10. Measuring Terminal N 11. CP [Control Pilot] State Rotary Switch Selector [A, B, C, D] 12. Fixed test cable for EV charging station Type 2 13.
  • Page 8 • Visual inspection • Continuity of protective conductors and protective bonding. • Insulation resistances - Loop/Line impedance and RCO test • Function tests [including but not limited to]: – Vehicle state A, B, C, D – Error handing [error “E”, PE Error [Earth Fault...]] –...
  • Page 9 8.3 Operation of a charging station to be tested 8 .3 . 1 PE Pre-test • Do not touch the PE terminal on the front power socket until the PE pretest is successful. • The PE Pre-Test is a safety feature of the test adapter, it allows the operator to test the PE conductor for possible presence of dangerous voltage against earth.
  • Page 10 8 .3 .2 Proximity Pilot IPP) State (Cable Simulation) • With the PP State rotary switch various current capabilities of the charging cable can be simulated when the test adapter is connected to the charging station. • Current capabilities are simulated with different resistances connected between PP and PE conductors.
  • Page 11 8 .3 .4 CP Signal Output Terminals • CP output terminals are connected to CP and PE conductors of the tested charging station via the test cable, the green socket is connected to PE. • This output is intended for connection of an oscilloscope to check the waveform and amplitude of the CP signal.
  • Page 12: Maintenance

    8 .3 .9 Measuring Terminals L1, L2, L3, N and PE • Measuring terminals are directly connected to L1, L2, L3, N and PE conductors of the tested charging station via the test cable. • These terminals may be used for measuring purposes only, it is not allowed to draw current over a longer period or supply anything else.
  • Page 13: Specifications

    10. Specifications Functions PE Pre-Test PP Simulation NC/13A/20A/32A/63A CP States A [Electric vehicle not connected] B [Electric vehicle connected, not ready to charge] C [Electric vehicle connected, ventilation not required, ready to charge] D [Electric vehicle connected, ventilation required, ready to charge] CP Error “E”’...
  • Page 14 1. Om EV-Tester • EV-Tester är en testadapter, tillverkad för att testa funktioner och elektrisk säkerhet i laddstationer Mode 3 för AC-laddning i en robust och hög kvalitet. • EV-Tester kan användas i kombination med t.ex. installationstestare och/eller oscilloskop. • Test av laddstationer i enlighet med IEC/EN62851-1 och IEC/HD 60364-7-722. •...
  • Page 15 4. Funktioner EV-Tester • EV-Tester kan testa den elektriska säkerheten och funktion på typ 3-laddutrustning till elbilar [EVSE] med typ 2-kontakt. • PE Pre-Test (potentiellt farlig spänning på PE-terminal vid fel) - beröringssensor och LED- lampa.
  • Page 16: Innan Användning

    • CP State Vred för val av CP State simulering [A, B, C, D] • CP Error ”E” Knapp för simulering av CP-fel - CP Error ”E” [CP-signal kortsluten till PE]. • PE Error Knapp för simulering av PE-fel [jordfel] PE Error [avbrott på PE-ledaren]. •...
  • Page 17 • Om användarens säkerhet inte längre kan garanteras, skall EV-Tester tas ur drift. • Med hänsyn till säkerheten får endast originaltillbehör användas. • Säkerheten kan inte garanteras, om EV-Tester [eller tillbehör]: Visar tecken på uppenbara skador. EV-Tester har förvarats under ofördelaktiga förhållanden. EV-Tester har varit utsatt för mekanisk påverkan under transport.
  • Page 18: Funktioner Och Anslutningar

    7. Funktioner och anslutningar 1. CP-Error ”E”-knapp 2. PE-Error [Jordfel] knapp 3. PE Pre-Test beröringsgivare 4. PE- LED-indikator vid PE Pre-Test 5. PP - State vred [NC,13A, 20A, 32A och 63A] 6. Schuko-uttag, endast för tester, max. tillåten ström=10A. 7. 4 mm bananuttag- Terminal PE 8.
  • Page 19 13. Testkabelingång 14. CP- Signalutgång 15. CP- Signalutgång [ansluten till PE] 16. Säkring 10A/250V, 5x20mm för skydd mot överbelastning 8. Test av laddstation 8.1 Ändamålet med EV-Tester Det finns två huvudändamål med EV-Tester: 1. För att simulera anslutning av ett elektriskt fordon till den testade laddstationen [EV-Tester simulerar ett elektriskt fordon och laddkabel] kan EV-Tester anslutning till en laddstation starta laddprocessen i en ladastation [PP-vredet på...
  • Page 20 – Mekanisk låsning av kontakt – Rotationsriktning/fassekvens – Andra tester 8.2 Anslutning av EV-Tester till laddstation Anslutning av EV-Tester till laddstationen: • Anslut EV-Tester till den laddstation som skall testas enligt figurerna nedan. Laddstation Typ 2 Laddstation Typ 2 (Med panelmonterat Med fast kabel uttag) Typ 2...
  • Page 21 8.3 Utför test på en laddstation 8 .3 . 1 PE Pre-Test • Rör inte vid PE-anslutningen [7] på framsidan, innan PE-Pre-Testet är utfört och lyckat. • PE Pre-Test är ett säkerhetstest, som gör det möjligt för operatören att testa PE- ledaren för möjlig farlig spänning i förhållande till jord.
  • Page 22 8 .3 .2 PP-State (kabelsimulering) • Med PP State-vredet [5] kan olika strömmar simuleras, när EV-Tester är ansluten till laddstationen. • Strömmen simuleras med hjälp av olika resistanser anslutna mellan PP- och PE-ledare. Relationen mellan resistans och ström visas i tabellen nedan: Relation mellan simulerad PP-State [ström] och resistans Simulerad ström Resistans mellan PP och PE...
  • Page 23 8 .3 .4 CP-signal Utgångar • CP-signal Utgång [14-15] är anslutna till CP och PE-ledare på laddstationen via testkabeln, den gröna anslutningen är ansluten till PE. • CP-signal Utgång [14-15] är avsedd för anslutning av ett oscilloskop för att kontrollera sinuskurvan och amplituden av CP-signalen.
  • Page 24 • Dessa anslutningar får endast användas för test. Det är inte tillåtet att dra ström under en längre period eller leverera ström till något annat. • Till dessa mätanslutningar kopplas ett passande mätinstrument. 9. Underhåll • Används EV-Tester som det är tänkt, är det inte nödvändigt med särskilt underhåll. •...
  • Page 25 10. Specifikationer Funktioner PE Pre-Test PP-simulering NC/13A/20A/32A/63A CP-indikering A [Elbil inte ansluten] B [Elbil ansluten, inte klar för laddning] C [Elbil ansluten, ventilation krävs inte, klar för laddning] D [Elbil ansluten, ventilation krävs, klar för laddning] CP-Error ”E”’ Tryckknapp På/Av PE-Error [Jordfel] Tryckknapp På/Av Utgångar (endast för test)
  • Page 26 1. Introduksjon • Du har kjøpt en produsert høykvalitets test-adapter, som gjør at du kan utføre repeterbare målinger over en svært lang periode. • Adapteren er designet for å teste funksjon og elektrisk sikkerhet for modus 3 ladestasjoner for vekselstrømlading. •...
  • Page 27: Elektrisk Sikkerhet

    3. Sikkerhetstiltak • Dette instrumentet må bare brukes av korrekt opplærte og kompetente personer. • Les denne brukerveiledningen før du bruker produktet, for å oppnå maksimal ytelse. • Oppbevar denne håndboken på et trygt sted etter å ha lest den for fremtidig referanse •...
  • Page 28 4. Tilgjengelige målinger og produktbeskrivelse • Adapteren kan teste elektrisk sikkerhet og funksjonstest for modus 3, ladeutstyr for elektrisk kjøretøy [EVSE], med type 2-kontakt [eller valgfri type 1-kontakt]. • PE-forhåndstest [potensiell tilstedeværelse av farlig spenning ved PE-terminal ved en feil] – berørings-elektrode og LED-lampe.
  • Page 29 • Adapteren kan bare kobles til ladestasjoner som angitt i den tekniske spesifikasjonsdelen. • Adapteren kan bare brukes innenfor driftsområdene som er angitt i den tekniske spesifikasjonsdelen. • Adapteren kan bare brukes i tørre og rene omgivelser. Smuss og fuktighet reduserer isolasjonsmotstanden, og kan føre til elektriske støt, spesielt ved høyspenninger.
  • Page 30 6. Beskrivelse av advarselsmerker 1. Det er stor fare for elektrisk støt når PE-forhåndstestindikatoren lyser når du utfører PE-forhåndstesten. I dette tilfellet må videre testing stoppes umiddelbart.Kontroller at kroppen din er tilstrekkelig jordetnår du utfører denne testen. 2. Terminaler med lavspenningsutgang, [cirka ± 12 V], drevet av ladestasjonen, og der terminalen merket er koblet til PE, brukt kun til testformål.
  • Page 31 7. PE-måleterminal 8. Måleterminal L1, L2, L3 9. Faseindikatorer på L1-, L2- og L3-terminaler 10. Måleterminal N 11. CP [Kontrollpilot (CP)] Velger for tilstandsdreiebryter [A, B, C, D] 12. Fast testkabel for type 2 EV-ladestasjon 13. Testkabelinngang 14. CP-signalutgangsterminal 15. CP-signalutgangsterminal [koblet til PE] 16.
  • Page 32 • Visuell inspeksjon • Kontinuitet for beskyttelsesledere og beskyttende binding. • Isolasjonsmotstander – sløyfe/linjeimpedans og RCO-test • Funksjonstester [inkludert, men ikke begrenset til]: — Kjøretøy tilstand A, B, C og D — Feil håndtering [feil på "E", PE-feil [jordfeil...]] — Kommunikasjon [PWM-signal] —...
  • Page 33 8.3 Drift av en ladestasjon som skal testes 8 .3 . 1 PE-forhåndstest • Ikke rør PE-terminalen på stikkontakten foran før PE-forhåndstesten er vellykket. • PE-forhåndstesten er en sikkerhetsfunksjon for testadapteren som gjør det mulig for operatøren å teste PE-lederen for mulig tilstedeværelse av farlig spenning mot jord. •...
  • Page 34 8 .3 .2 IPP-tilstand for nærhetspilot (PP) (kabelsimulering) • Med PP-tilstandsdreiebryteren kan ulike strømfunksjoner på ladekabelen simuleres når testadapteren er koblet til ladestasjonen. • Strømfunksjonene simuleres med ulike motstander koblet mellom PP- og PE-ledere. Korrelasjon mellom motstand og strømkapasitet for ladekabelen er vist i tabell nedenfor: Korrelasjon mellom motstand og strømkapasitet på...
  • Page 35 8 .3 .4 CP-signalutgangterminaler • CP-utgangterminaler er koblet til CP- og PE-ledere på den testede ladestasjonen via testkabelen, og den grønne stikkontakten er koblet til PE. • Denne utgangen er ment for tilkobling av et oscilloskop for å kontrollere bølgeformen og amplituden til CP-signalet.
  • Page 36: Bytte Sikring

    8 .3 .9 Måleterminaler L1, L2, L3, N og PE • Måleterminaler er direkte koblet til L1-, L2-, L3-, N- og PE-ledere på den testede ladestasjonen via testkabelen. • Disse terminalene kan bare brukes til måleformål, og det er ikke tillatt å trekke strøm over en lengre periode eller forsyne noe annet.
  • Page 37 10. Spesifikasjoner Funksjoner PE-forhåndstest PP-simulering NC/13 A/20 A/32 A/63 A CP-tilstander A. [Elektrisk kjøretøy ikke tilkoblet] B. [Elektrisk kjøretøy tilkoblet, ikke klar til å lade] C. [Elektrisk kjøretøy tilkoblet, klar til å lade, ventilasjon ikke nødvendig] D. [Elektrisk kjøretøy tilkoblet, klar til å lade, ventilasjon ikke nødvendig] CP-feil "E"...
  • Page 38 1. Johdanto • Olet hankkinut korkealaatuisen tehdasvalmisteisen testiadapterin, jonka avulla voit suorittaa toistamiskelpoisia mittauksia erittäin pitkään. • Adapteri on suunniteltu testaamaan lataustavan 3 latausasemien toimintaa ja sähköturvallisuutta AC-latausta varten. • Tämän adapterin avulla voit suorittaa testejä yhdessä sopivien testauslaitteiden, kuten asennustesterin ja/tai skooppimittarien [oskilloskooppi] kanssa.
  • Page 39 3. Turvaohjeet • Tätä laitetta saavat käyttää vain asianmukaisesti koulutetut ja pätevät henkilöt. • Lue tämä käyttöohje ennen tuotteen käyttöä parhaan suorituskyvyn saavuttamiseksi. • Lukemisen jälkeen säilytä tämä käyttöohje turvallisessa paikassa tulevaa tarvetta varten • Käyttöohje sisältää tietoja ja viittauksia, joita tarvitaan adapterin turvalliseen käyttöön ja huoltoon.
  • Page 40: Ennen Käyttöä

    4. Saatavilla olevat mitat ja tuotekuvaus • Adapterilla voi testata lataustavan 3 sähköajoneuvojen latauslaitteen [EVSE] sähkötur- vallisuuden ja toimintatestin tyypin 2 liittimellä [tai valinnaisella tyypin 1 liittimellä]. • PE-esitesti [potentiaalinen vaarallinen jännite PE-liittimessä vahingossa]- kosketuselektrodi ja LED-lamppu. • vaiheilmaisin [kaikkien kolmen vaihejännitteen esiintyminen mitattuna N:lle]-kolme LED-lamppua.
  • Page 41: Asianmukainen Käyttö

    • Varmista ennen kaikkia toimenpiteitä, että adapteri ja kaapelikokoonpanot ovat moitteettomassa kunnossa. • Adapterin saa liittää latausasemiin vain teknisiä tietoja koskevassa osiossa kuvatulla tavalla. • Adapteria saa käyttää vain teknisiä tietoja koskevassa osiossa määritellyillä toiminta- alueilla. • Adapteria saa käyttää vain kuivissa ja puhtaissa olosuhteissa, lika ja kosteus heikentävät eristysvastusta ja voivat johtaa sähköiskuihin, erityisesti suurilla jännitteillä.
  • Page 42 6. Varoitusmerkkien kuvaus 1. Suuri sähköiskun vaara on olemassa, kun PE-esitestin merkkivalo syttyy PE-esitestin aikana. Tässä tapauksessa lisätestaus on lopetettava välittömästi. Varmista, että kehosi on tarpeeksi yhteydessä maahan tämän testin aikana. 2. Latausasemasta virtaa saavat liitännät matalalla jännitelähdöllä [n. ±12V], merkillä merkitty liitin on kytketty PE:hen, käytä...
  • Page 43 7. Mittausliitin PE 8. Mittausliitin L1, L2, L3 9. L1-, L2-, L3-liittimien vaiheilmaisimet 10. Mittausliitin N 11. CP [Control Pilot] -tilan kiertokytkinvalitsin [A, B, C, D] 12. Kiinteä testikaapeli sähköajoneuvon tyypin 2 latausasemalle 13. Testikaapelin syöttö 14. CP-signaalin lähtöliitin 15. CP-signaalin lähtöliitin [yhdistetty PE:hen] 16.
  • Page 44 • Suojajohtimien ja suojaliitosten jatkuvuus. • Eristysvastukset - piiri/linjaimpedanssi ja RCO-testi • Toimintatestit [mukaan lukien, mutta ei rajoittuen]: – Ajoneuvon tila A, B, C, D – Toimintavirhe [virhe "E", PE-virhe [maasulku...]] – Tiedonsiirto [PWM-signaali] – Pistokkeen mekaaninen lukitus – Kiertokenttä/vaihejärjestys –...
  • Page 45 8.3 Testattavan latausaseman toiminta 8 .3 . 1 PE-esitesti • Älä koske etuosan pistorasian PE-liittimeen ennen kuin PE-esitesti on onnistunut. • PE-esitesti on testiadapterin turvaominaisuus, jonka avulla käyttäjä voi testata PE- johtimen mahdollisen vaarallisen jännitteen olemassaolon maahan. • Normaalioloissa PE-johdin on kytketty maahan, eikä siinä siksi ole jännitettä maahan, mutta jos PE-johdinta ei ole kytketty maahan [esim.
  • Page 46 8 .3 .2 Proximity Pilot IPP -tila (kaapelisimulaatio) • PP-tilan kiertokytkimellä voidaan simuloida latauskaapelin erilaisia virtaominaisuuksia, kun testiadapteri on kytketty latausasemaan. • Virtaominaisuuksia simuloidaan erilaisilla vastuksilla, jotka on kytketty PP- ja PE- johtimien välille. Latauskaapelin vastuksen ja virtakyvyn välinen korrelaatio on esitetty alla olevassa taulukossa: Latauskaapelin vastuksen ja virtakyvyn välinen korrelaatio Kaapelin virtakyvyn merkintä...
  • Page 47 8 .3 .4 CP-signaalin lähtöliitin • CP-lähtöliittimet on kytketty testatun latausaseman CP- ja PE-johtimiin testikaapelilla, vihreä pistoke on kytketty PE:hen. • Tämä lähtö on tarkoitettu oskilloskoopin kytkemiseen CP-signaalin aaltomuodon ja amplitudin tarkistamiseksi. Control Pilot -toiminto käyttää pulssinleveysmodulaatiota [PWM]. • Control Pilot -toiminnon tarkoitus on tiedonsiirto ajoneuvon ja latausaseman välillä, PWM-signaalin toimintajakso määrittää...
  • Page 48 8 .3 .9 Mittausliittimet L1, L2, L3, N ja PE • Mittausliittimet liitetään suoraan testatun latausaseman L1, L2, L3, N ja PE-johtimiin testikaapelilla. • Näitä liittimiä saa käyttää vain mittaustarkoituksiin, virtaa ei saa ottaa pidemmäksi aikaa tai syöttää mihinkään muuhun. •...
  • Page 49: Tekniset Tiedot

    10. Tekniset tiedot Toiminnot PE-esitesti Kyllä PP-simulaatio NC/13A/20A/32A/63A CP-tilat A [Sähköajoneuvoa ei ole kytketty] B [Sähköajoneuvo kytketty, ei valmis lataukseen] C [Sähköajoneuvo kytketty, ilmanvaihtoa ei tarvita, valmis lataukseen] C [Sähköajoneuvo kytketty, ilmanvaihto tarvitaan, valmis lataukseen] CP-virhe “E”’ On/Off PE-virhe [maasulku] On/Off Lähdöt (vain testitarkoituksiin) Mittausliittimet...
  • Page 50 Notes...
