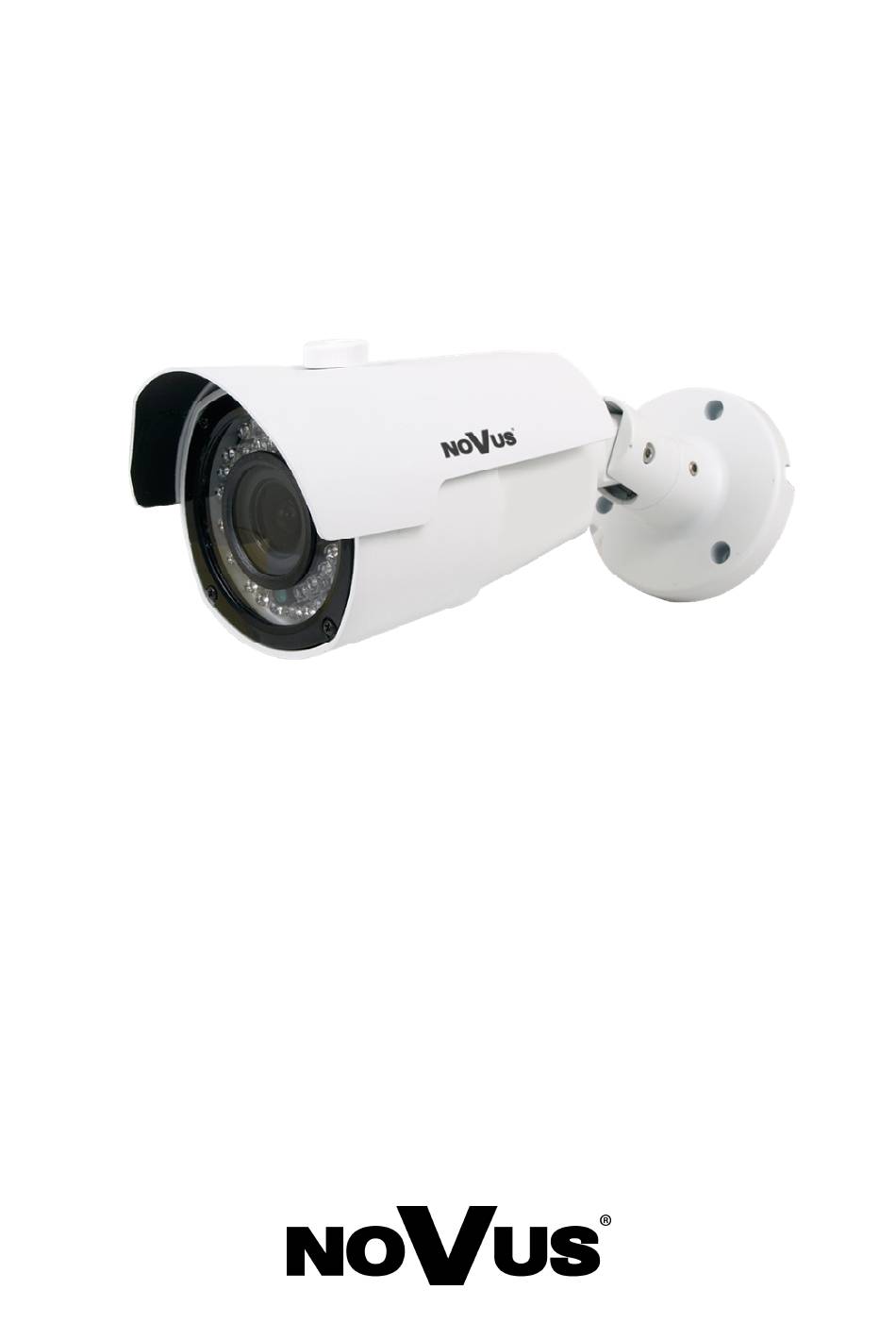

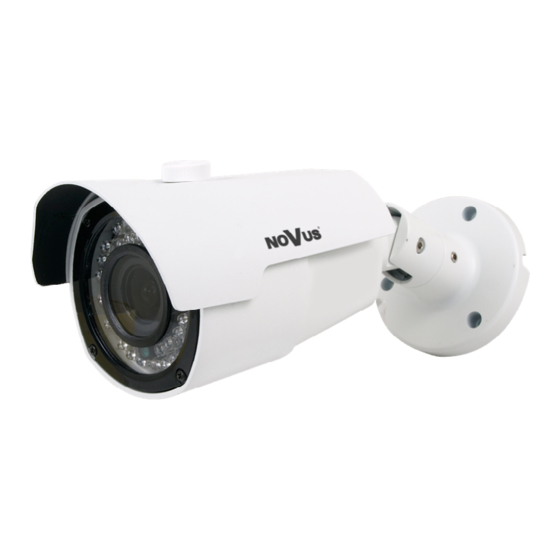

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-4DN2004H/IR-1P...
  • Page 2 NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS SHORT MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE ISTALLATION AND CONFIGURATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE FULL USER MANUAL PRIOR TO FURTHER DEVICE EXPLOATATION.

  • Page 4: Table Of Contents

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 TABLE OF CONTENTS TABLE OF CONTENTS....................4 1. FOREWORD INFORMATION..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ...................7 1.4. Package contents....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ........8 2.1.

  • Page 5: Foreword Information

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics  Imager resolution: 4 megapixels  Mechanical IR cut filter, IR operation capability  Min. Illumination from 0 lx with IR LED on  Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions ...

  • Page 6: Technical Specification

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 4 MPX CMOS sensor 1/3” OV Number of Effective Pixels 2592 (H) x 1520 (V) Min. Illumination 0.07 lx/F1.4 - color mode, 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimension

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 FOREWORD INFORMATION 1.3. Camera dimensions Camera NVIP-4DN2004H/IR-1P Dimensions in the drawing are given in millimeters 1.4. Package contents After you open the package make sure that the following elements are inside: ...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: 2.1. Description of connectors ...

  • Page 9: Camera Mounting

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 START-UP AND INITIAL IP CAMERA CONFIGURATION Camera mounting 2.3. To mount a camera please follow the instructions below:  Put the bracket to the wall in a desired mounting place (with cable hole). Taking the bracket’s base screw holes as a pattern, mark future drilling holes for screws.

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 11: Initial Configuration Via Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Network Connection Utilizing Web Broswer

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 2592x1520 resolution and 20 fps speed.
  • Page 13 NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...

  • Page 14: Using And Configuring

    NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. The selection buttons to select the stream to be displayed in the Remote Preview window. 2. Icons to set the size and aspect ratio:...
  • Page 15 NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 USING AND CONFIGURING 5. Enable/disable panels to set the image parameters and lens control: - enable/disable the image adjustment panel The panel is able to adjust the hue, brightness, contrast, color saturation and sharpness (clarity).

  • Page 16: Electric Connectors

    6. RESTORING FACTORY DEFAULTS 6.1. Restoring factory defaults by software means Camera NVIP-4DN2004H/IR-1P allows you to reset your settings to the factory settings. To restore the camera settings to the default settings, go to the "Load Default" tab (Remote Setting -> Advanced ->...
  • Page 17 NVIP-4DN2004H/IR-1P - User’s manual (short form) ver 1.5 NOTES All rights reserved © AAT Holding S.A.
  • Page 18 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 21.07.2017 TF, MK v1.5...
  • Page 19 ł u g i ( s k r ó c o n a ) NVIP-4DN2004H/IR-1P...
  • Page 20 NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu...
  • Page 21 ZNAJOMOŚĆ NINIEJSZEJ SKRÓCONEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ INSTALACJI I KONFIGURACJI URZĄDZENIA. PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI URZĄDZENIA PROSIMY O ZAPOZNANIE SIĘ Z PEŁNĄ INSTRUKCJĄ OBSŁUGI. PEŁNA INSTRUKCJA OBSŁUGI JEST DOSTĘPNA NA STRONIE www.novus.com UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 22: Spis Treści

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery .....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......8 2.1. Opis złącz elektrycznych..................8 2.2.

  • Page 23: Informacje Wstępne

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna  Rozdzielczość przetwornika: 4.0 megapiksele  Mechaniczny filtr podczerwieni (możliwość pracy w podczerwieni)  Czułość od 0 lx przy włączonym oświetlaczu IR  Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych poziomów oświetlenia sceny...

  • Page 24: Dane Techniczne

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 4 MPX, matryca CMOS, 1/3”, OV Liczba efektywnych pikseli 2592 (H) x 1520 (V) Czułość 0.07 lx/F1.4 - tryb kolorowy, 0 lx (IR wł.) - tryb czarno-biały...

  • Page 25: Wymiary Kamery

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 INFORMACJE WSTĘPNE 1.3. Wymiary kamery Kamera NVIP-4DN2004H/IR-1P Wymiary na rysunku podane są w milimetrach 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP ...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych kamery 1. Złącze zasilania kamery 12VDC 2. Port Ethernet 100 Mb/s (hermetyczne gniazdo RJ-45) 2.2. Podłączenie kabla sieciowego Aby zachować...

  • Page 27: Montaż Kamery

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą:  Przyłożyć uchwyt kamery do ściany lub sufitu.  Wzorując się na położeniu otworów w podstawie kamery, zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy.

  • Page 28: Uruchomienie Kamery Ip

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 29: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany UWAGA! W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń...

  • Page 30: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2592 x 1520 dla 20kl/s.
  • Page 31 NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy i następnie zmienić:...

  • Page 32: Interfejs Www - Praca Z Kamerą

    NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu 2. Ikony ustawiania rozmiaru i proporcji obrazu: - ustawia oryginalne proporcje obrazu - dopasowuje obraz do okna przeglądarki...
  • Page 33 NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 INTERFEJS WWW - PRACA Z KAMERĄ 5. Ikony włączające panele opcji regulacji obrazu i sterowania obiektywem: - włącza i wyłącza panel regulacji obrazu W panelu jest możliwość regulowania odcienia kolorów, jasności, kontrastu, nasycenia kolorów i ostrości (wyrazistości).

  • Page 34: Połączenia Elektryczne

    6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.1 Programowe przywracanie ustawień fabrycznych kamery Kamera NVIP-4DN2004H/IR-1P umożliwia resetowanie swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery do ustawień domyślnych należy przejść do zakładki „Ustawienia fabryczne” (Ustawienia Zdalne -> Zaawansowane -> Ustawienia fabryczne). Następnie należy wybrać...
  • Page 35 NVIP-4DN2004H/IR-1P - Skrócona instrukcja obsługi wer. 1.5 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 36 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 21.07.2017 TF, MK v1.5...
