Novus NVIP-4DN2004H/IR-1P-II User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Security Camera
  5. NVIP-4DN2004H/IR-1P-II
  6. User manual

Novus NVIP-4DN2004H/IR-1P-II User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
U s e r 's m a n u a l
( s h o r t f o r m )

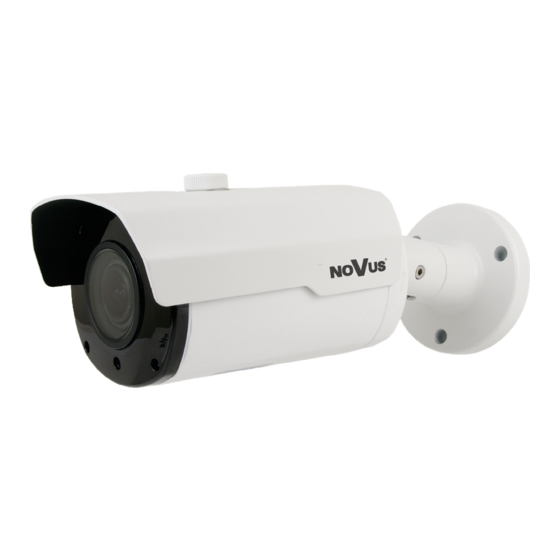

NVIP-4DN2004H/IR-1P-II

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-4DN2004H/IR-1P-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-4DN2004H/IR-1P-II

Summary of Contents for Novus NVIP-4DN2004H/IR-1P-II

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-4DN2004H/IR-1P-II...
  • Page 2 NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: - Electromagnetic compatibility EMC 2014/30/UE.

  • Page 3: Important Safeguards And Warnings

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 TABLE OF CONTENTS TABLE OF CONTENTS....................4 1. FOREWORD INFORMATION..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ...................7 1.4. Package contents....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ........8 2.1. Description of connectors.................8 2.2.

  • Page 5: Foreword Information

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics  Sensor resolution: 4 megapixels  Mechanical IR cut filter, IR operation capability  Min. Illumination from 0 lx with IR LED on  Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions ...

  • Page 6: Technical Specification

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification Image Image Sensor 4 MPX CMOS sensor 1/3” OV Number of Effective Pixels 2688 (H) x 1520 (V) 0.06 lx/F1.3 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimension

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 FOREWORD INFORMATION Image Processing 180˚ image rotation, corridor mode, vertical flip, horizontal flip Prealarm/Postalarm up to 5 s/up to 300 s System Reaction to Alarm Events e-mail with attachment, saving file on FTP server, saving file on SD card...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 2.1. Description of connectors 1. Power supply 12VDC 2. 100 Mb/s Ethernet port (RJ-45 hermetic connector) 2.2. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1.

  • Page 9: Camera Mounting

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION Camera mounting 2.3. To mount a camera please follow the instructions below:  Put the bracket to the wall in a desired mounting place (with cable hole). Taking the bracket’s base screw holes as a pattern, mark future drilling holes for screws.

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 11: Initial Configuration Via Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Security Recommendations For Network Architecture And Configuration

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.6 Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration of CCTV systems that connected to the Internet to reduce risk of unauthorized interference with the system by a third party.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 2592x1520 resolution and 20 fps speed.
  • Page 14 NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 NETWORK CONNECTION USING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...

  • Page 15: Using And Configuring

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 USING AND CONFIGURING 4. USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 4.1. The Remote Preview Interface 1. The selection buttons to select the stream to be displayed in the Remote Preview window.
  • Page 16 NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 USING AND CONFIGURING 5. Enable/disable panels to set the image parameters and lens control: - enable/disable the image adjustment panel - enable/disable the lens control panel The panel is able to adjust the hue,...

  • Page 17: Electric Connectors

    NVIP-4DN2004H/IR-1P-II - User’s manual (short) ver 1.0 ELECTRIC CONNECTORS AND RESTORING FACTORY DEFAULTS 5. ELECTRIC CONNECTORS 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3af) power supply unit.
  • Page 18 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 28.12.2017 TF MK v1.0...
  • Page 19 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-4DN2004H/IR-1P-II...
  • Page 20 NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...
  • Page 21 NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO SAMODZIELNIE OTWIERAĆ OBUDOWY URZĄDZENIA I DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.

  • Page 22: Spis Treści

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery .....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......8 2.1. Opis złącz elektrycznych..................8 2.2.

  • Page 23: Informacje Wstępne

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna  Rozdzielczość przetwornika: 4.0 megapiksele  Mechaniczny filtr podczerwieni (możliwość pracy w podczerwieni)  Czułość od 0 lx przy włączonym oświetlaczu IR  Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych poziomów oświetlenia sceny...

  • Page 24: Dane Techniczne

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Obraz Przetwornik obrazu 4 MPX, matryca CMOS, 1/3”, OV Liczba efektywnych pikseli 2688 (H) x 1520 (V) 0.06 lx/F1.3 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...

  • Page 25: Wymiary Kamery

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE obrót obrazu o 180°, tryb korytarzowy, przerzucenie Obróbka obrazu obrazu w pionie, przerzucenie obrazu w poziomie Prealarm/postalarm do 5 s/do 300 s Reakcja na zdarzenia alarmowe e-mail z załącznikiem, zapis na FTP, zapis na kartę SD Oświetlacz IR...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych kamery 1. Złącze zasilania kamery 12VDC 2. Port Ethernet 100 Mb/s (hermetyczne gniazdo RJ-45) 2.2. Podłączenie kabla sieciowego Aby zachować...

  • Page 27: Montaż Kamery

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą:  Przyłożyć uchwyt kamery do ściany lub sufitu.  Wzorując się na położeniu otworów w podstawie kamery, zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy.

  • Page 28: Uruchomienie Kamery Ip

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 29: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany 2.5. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej.

  • Page 30: Zalecenia Dotyczące Bezpieczeństwa Sieci

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6 Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 31: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2592 x 1520 dla 20kl/s.
  • Page 32 NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy i następnie zmienić:...

  • Page 33: Interfejs Www - Praca Z Kamerą

    NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu 2. Okno podglądu na żywo. Dwukrotne kliknięcie lewym przyciskiem myszy na oknie podglądu włącza i wyłącza wy- świetlanie obrazu na całym ekranie.
  • Page 34 NVIP-4DN2004H/IR-1P-II - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 5. Przyciski włączające panele opcji regulacji obrazu i sterowania obiektywem: - włącza i wyłącza panel regulacji obrazu - włącza i wyłącza panel sterowania PTZ W panelu jest możliwość regulowania W panelu jest możliwość...

  • Page 35: Połączenia Elektryczne

    6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.1 Programowe przywracanie ustawień fabrycznych kamery Kamera NVIP-4DN2004H/IR-1P-II umożliwia resetowanie swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery do ustawień domyślnych należy przejść do zakładki „Ustawienia fabryczne” (Ustawienia Zdalne -> Zaawansowane -> Ustawienia fabryczne). Następnie należy wybrać...
  • Page 36 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 28.12.2017 TF MK v1.0...

This manual is also suitable for:

Nvip-4dn2002h/ir-1p-ii

Table of Contents
