Installation Guide
Steam Control Kit with Power Clean
K-1647
K-1698
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M corresponden a México
(Ej. K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1045320-2-D

Advertisement

loading
Need help?

Need help?

Do you have a question about the Tandem K-1698 and is the answer not in the manual?

Questions and answers

Related Manuals for Kohler Tandem K-1698

Summary of Contents for Kohler Tandem K-1698

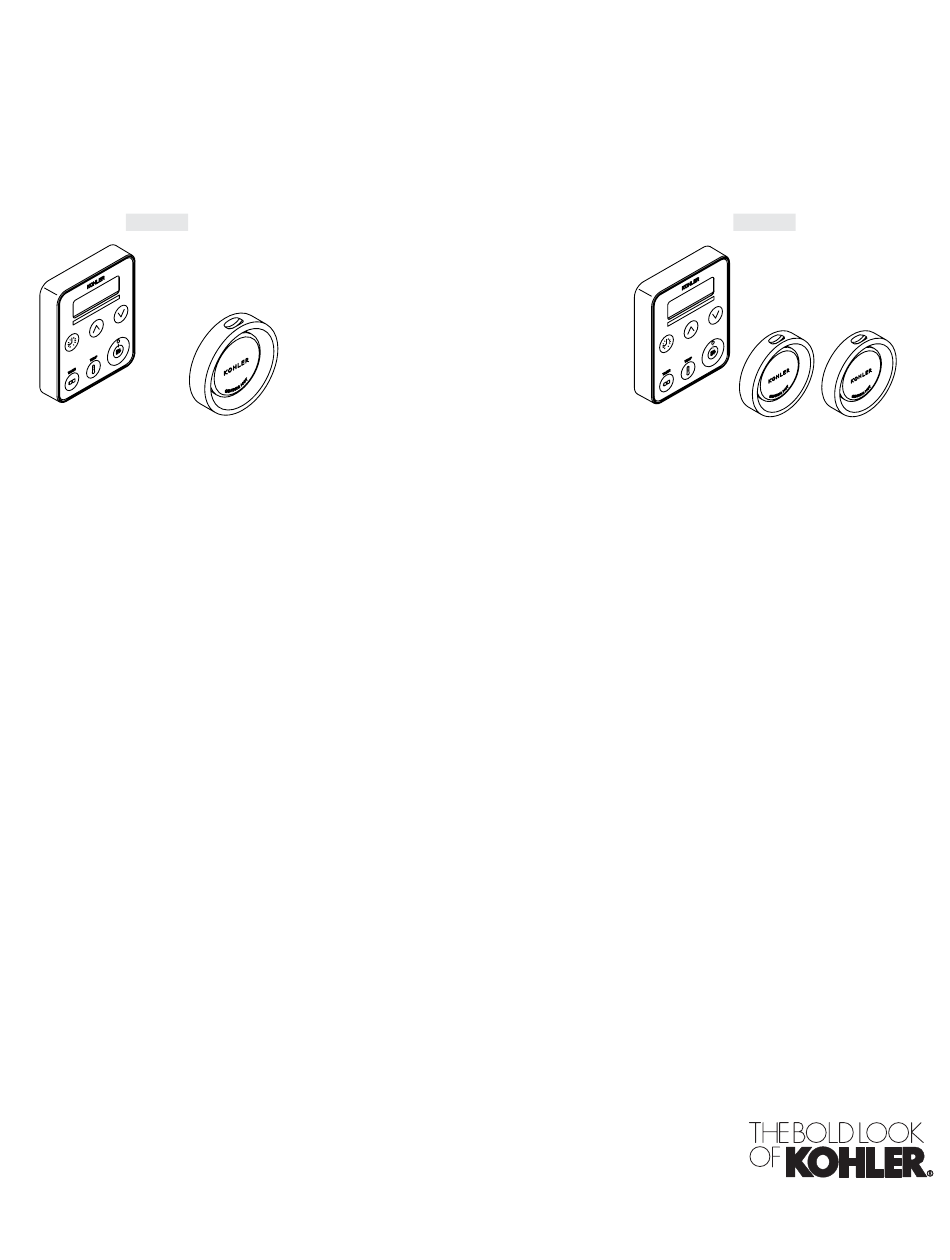

  • Page 1 Installation Guide Steam Control Kit with Power Clean K-1647 K-1698 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1045320-2-D...

  • Page 2: Tools And Materials

    IMPORTANT! Use this unit only for its intended use as specified in this manual. DO NOT use attachments not recommended by Kohler Co. Follow all local plumbing and electrical codes. All electrical work should be done by a licensed electrician.
  • Page 3 Before You Begin (cont.) NOTE: For service and installation issues and concerns, call 1-800-585–STEAM (7832). Kohler Co. reserves the right to make revisions in the design of products without notice, as specified in the Price Book. Kohler Co. 1045320-2-D...
  • Page 4 Identify the model number of your shower module in the illustration. If necessary, consult the Homeowners Guide included with your shower module to verify the model number. If the dimensions for your particular model are not shown, refer to the ″Custom Shower Application″ illustration in the ″Prepare the Site″ section. 1045320-2-D Kohler Co.
  • Page 5 Determine the location of the control kit and steam head based on the roughing-in dimensions illustrated. Dimensions given in the rough-in information are crucial for proper installation. Locate the control kit and steam head in the location indicated. All measurements are from the inside of the module. Kohler Co. 1045320-2-D...
  • Page 6 NOTE: For all the connections, use thread sealant tape and do not overtighten the fittings. Install a 1/2″ NPT connection on the end of the steam housing assembly. Secure the connection to the framing whenever possible. NOTE: The steam generator(s) will not operate without water and a connected user interface control. 1045320-2-D Kohler Co.
  • Page 7 Install a 1/2″ NPT elbow in each desired location. Leave clearance between the inside wall and the back of the elbow to allow heat and condensation to dissipate. Secure the elbow to the framing whenever possible. NOTE: The steam generator(s) will not operate without water and a connected user interface control. Kohler Co. 1045320-2-D...
  • Page 8 Apply thread sealant tape to the 1/2″ NPT male threads on the steam housing. Push the steam housing assembly through the installation hole from inside the shower. Complete the connection of the steam line to the steam housing. 1045320-2-D Kohler Co.
  • Page 9 Press the control pad firmly onto the wall. Apply a bead of silicone sealant around the outside edge of the control pad. Allow the silicone sealant to cure for 24 hours before use. Kohler Co. 1045320-2-D...
  • Page 10 Press the ″On/Off″ button to stop the steam and exit at any time. The control window will display ″Off″ for five seconds and default to the clock time. To toggle the temperature reading between Fahrenheit and Celsius, push and hold the temperature icon in 3 seconds. 1045320-2-D Kohler Co.

  • Page 11: Troubleshooting Guide

    10. No steam is being A. Piping not properly attached. A. Reattach the pipes properly. generated. B. Steam head blocked. B. Remove the steam head (after cooling) and check that the plunger slides freely in the cap. Kohler Co. 1045320-2-D...
  • Page 12 flow of water from the attached to steam generator. proper inlet. steam head. Water flow during automatic purge cycle is normal. B. Water feed assembly is stuck. B. Remove and inspect the water feed assembly in the generator. 1045320-2-D Kohler Co.

  • Page 13: Avant De Commencer

    AVERTISSEMENT : Risque de brûlures. Ne pas bloquer la tête de vapeur ou localiser près d’un siège ou banc, car elle est chaude durant l’opération et pourrait brûler l’utilisateur. DANGER : Risque d’électrocution. Débrancher au disjoncteur principal avant de procéder à ces étapes d’installation. Kohler Co. Français-1 1045320-2-D...
  • Page 14 REMARQUE : Pour des problèmes ou questions concernant le dépannage et l’installation, composer le 1-800-585–STEAM (7832). Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
  • Page 15 Si les dimensions du modèle particulier ne sont pas illustrées, se référer à la portion ″Applications de douche customisée″ de la section ″Préparer le site″. Kohler Co. Français-3 1045320-2-D...
  • Page 16 Les dimensions fournies dans le plan du raccordement sont cruciales pour une bonne installation. Localiser le kit de contrôle et la tête de vapeur dans l’emplacement indiqué. Toutes les mesures sont de l’intérieur du module. 1045320-2-D Français-4 Kohler Co.
  • Page 17 Installer une connexion de 1/2″ NPT à l’extrémité de l’ensemble de logement de vapeur. Sécuriser la connexion au cadrage là où c’est possible. REMARQUE : Le(s) générateur(s) de vapeur ne fonctionnera(ont) pas sans eau et sans contrôle d’interface d’utilisateur connecté. Kohler Co. Français-5 1045320-2-D...
  • Page 18 à la chaleur et à la condensation de se dissiper. Sécuriser le coude au cadrage là où c’est possible. REMARQUE : Le(s) générateur(s) de vapeur ne fonctionnera(ont) pas sans eau et sans contrôle d’interface d’utilisateur connecté. 1045320-2-D Français-6 Kohler Co.
  • Page 19 Appliquer un ruban d’étanchéité sur les filetages mâles de 1/2″ NPT du logement de vapeur. Pousser le logement de l’ensemble de vapeur à travers l’orifice d’installation de l’intérieur de la douche. Compléter la connexion de la conduite de vapeur au logement de vapeur. Kohler Co. Français-7 1045320-2-D...
  • Page 20 Presser le clavier de contrôle fermement contre le mur. Appliquer un boudin de silicone autour du rebord extérieur du clavier de contrôle. Laisser sécher le mastic pendant au moins 24 heures avant de continuer. 1045320-2-D Français-8 Kohler Co.
  • Page 21 Le temps d’opération minimum d’opération est de 10 minutes, le temps maximum de 20 minutes. Presser sur l’icône horloge et le réglage de l’heure du jour clignotera sur l’écran. Presser sur les icônes haut et bas pour ajuster l’horloge. Après 5 secondes le clignotement s’arrête et l’heure s’affiche. Kohler Co. Français-9 1045320-2-D...

  • Page 22: Guide De Dépannage

    A. Éteindre le système et laisser clavier de contrôle. excedée. refroidir. Réinitialiser le courant au disjoncteur. ″Err 7″ apparaît sur le A. Le ″bouton température″ est A. Réinitialiser le courant au clavier de contrôle. bloqué. disjoncteur. 1045320-2-D Français-10 Kohler Co.
  • Page 23 Le débit d’eau générateur de vapeur. durant le cycle de purge automatique est normal. B. L’ensemble d’alimentation d’eau B. Retirer et inspecter l’ensemble est coincé. d’alimentation d’eau dans le générateur. Kohler Co. Français-11 1045320-2-D...

  • Page 24: Antes De Comenzar

    PELIGRO: Riesgo de electrocución. Antes de realizar estos pasos de instalación, desconecte la corriente eléctrica al área de trabajo desde el panel principal de interruptores. Kohler Co. Español-1 1045320-2-D...
  • Page 25 Desconecte toda la energía eléctrica antes de hacer las conexiones eléctricas. NOTA: Para preguntas de servicio e instalación, llame al 1-800-585–STEAM (7832). Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.
  • Page 26 Guía del usuario provista con su módulo de ducha para verificar el número de modelo. Si las dimensiones de su modelo particular no se muestran, consulte la ilustración ″Aplicaciones de ducha a la medida″ en la sección ″Prepare el sitio″. 1045320-2-D Español-3 Kohler Co.
  • Page 27 Las dimensiones del diagrama de instalación son cruciales para una correcta instalación. Coloque el kit de control y el cabezal de vapor en el lugar indicado. Todas las medidas son desde el interior del módulo. Kohler Co. Español-4 1045320-2-D...
  • Page 28 Instale una conexión de 1/2″ NPT en el extremo del cárter del cabezal de vapor. Fije la conexión a la estructura de soporte, siempre que sea posible. NOTA: El generador o generadores de vapor no funcionarán sin agua y sin estar conectados a un control de interface del usuario. 1045320-2-D Español-5 Kohler Co.
  • Page 29 Fije el codo a la estructura de soporte, siempre que sea posible. NOTA: El generador o generadores de vapor no funcionarán sin agua y sin estar conectados a un control de interface del usuario. Kohler Co. Español-6 1045320-2-D...
  • Page 30 Aplique cinta selladora de roscas a las roscas macho de 1/2″ NPT en el cárter del cabezal de vapor. Desde el interior de la ducha, empuje el cárter del cabezal de vapor a través del orificio de instalación. Termine la conexión de la línea de vapor al cárter del cabezal de vapor. 1045320-2-D Español-7 Kohler Co.
  • Page 31 Presione firmemente el panel de control contra la pared. Aplique una tira de sellador de silicona alrededor del borde exterior del panel de control. Antes de usar, deje que el sellador de silicona se seque durante 24 horas. Kohler Co. Español-8 1045320-2-D...
  • Page 32 Presione el icono del reloj y la pantalla mostrará intermitentemente la hora del día. Presione los iconos de flechas hacia arriba o hacia abajo para cambiar la hora del reloj. Después de 5 segundos, deja de parpadear y se muestra la hora del día. 1045320-2-D Español-9 Kohler Co.

  • Page 33: Guía Para Resolver Problemas

    A. Apague el sistema y deje enfriar. panel de control. Restablezca la corriente eléctrica en el interruptor principal. ″Err 7″ aparece en el A. El botón de ″temperatura″ está A. Restablezca la corriente eléctrica en panel de control. atascado. el interruptor principal. Kohler Co. Español-10 1045320-2-D...
  • Page 34 El flujo de agua vapor. durante el ciclo automático de purga es normal. B. El alimentador de agua está B. Desinstale e inspeccione el atascado. alimentador de agua en el generador. 1045320-2-D Español-11 Kohler Co.
  • Page 35 1045320-2-...
  • Page 36 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2007 Kohler Co. 1045320-2-D...
