CONSUMER: READ AND SAVE THESE INSTRUCTIONS
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. For Example: 123456789. Have
your Serial Number ready before calling customer service at 800-641-6996.
DANGER
with this heater. Failure to comply can result in fire or explosion that can cause property loss, bodily injury, or loss of
life. Only persons who can follow and understand these instructions should operate or service this heater. If you need
heater info; such as an operating manual, labels, etcetera, contact Pinnacle Climate Technologies at 800-641-6996.
DANGER
ED BUILDINGS OR STRUCTURES UNDER CONSTRUCTION, ALTERATION OR REPAIR. This is an unvented portable
heater that uses air (Oxygen) from within the area in which it is used. Failure to provide adequate combustion and ventilation
air will result in asphyxiation, carbon monoxide poisoning, bodily injury or death. Refer to "Ventilation" on Page 7.
U.S. Patent No. 9,644,863
FACTORY ID: 001
MODEL NUMBERS:
REM-150T-SDR-B / REM-220T-SDR-B
GENERAL HAZARD WARNING: READ AND UNDERSTAND ALL OF THE IN-
STRUCTIONS IN THIS MANUAL BEFORE ASSEMBLING, STARTING, OR SERVIC-
ING THE HEATER. Be sure to comply with the instructions and warnings provided
NOT FOR USE IN RESIDENTIAL LIVING AREAS OR IN ENCLOSED SPACES
WITHOUT ADEQUATE VENTILATION. FOR OUTDOOR USE. INDOOR USE PER-
MITTED ONLY FOR: THE TEMPORARY HEATING OF ADEQUATELY VENTILAT-
Fax: 320-251-2922 • Web:

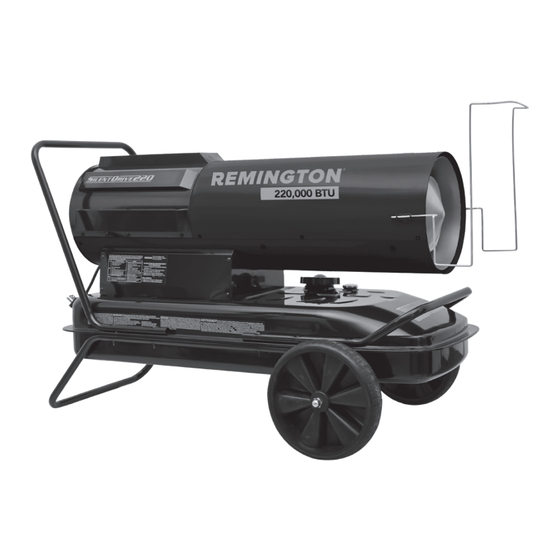

SilentDrive
FORCED AIR HEATER
®
User's Manual &
Operating Instructions
Sauk Rapids, MN 56379 USA • Toll Free
www.remingtonheater.com
© 2019 Pinnacle Climate Technologies, Inc.
(800) 641-6996
• Email: info@pinnacleclimate.com
RBSF-403
Advertisement
Chapters
Table of Contents
Related Manuals for Remington SilentDrive REM-150T-SDR-B
Summary of Contents for Remington SilentDrive REM-150T-SDR-B
- Page 1 SilentDrive FORCED AIR HEATER ® User’s Manual & Operating Instructions MODEL NUMBERS: REM-150T-SDR-B / REM-220T-SDR-B CONSUMER: READ AND SAVE THESE INSTRUCTIONS Locating Your Serial Number: Your serial number can be found on a white label on the right side cover of your heater. For Example: 123456789. Have your Serial Number ready before calling customer service at 800-641-6996.
-
Page 2: Table Of Contents
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE TABLE OF CONTENTS Safety Information...........2-3 Maintenance............8-9 What’s in the Box..........4 Wiring Diagram..........10 Specifications............4 Troubleshooting Guide........11 Features.............5 Exploded View..........12 Ventilation............6 Parts List............12-13 Operation............6-7 Limited Warranty..........14 SAFETY INFORMATION WARNING FIRE, BURN, INHALATION AND EXPLOSION HAZARD. -
Page 3: Safety Information
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE SAFETY INFORMATION (CONT.) WARNING RISK OF INDOOR WARNING RISK OF ELECTRIC AIR POLLUTION! SHOCK! The products described in this manual are kerosene direct- ALWAYS use only the electrical power (voltage and frequency) fired, forced air heaters. -
Page 4: What's In The Box
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE WHAT’S IN THE BOX Tools Needed: Tip: Be sure to remove the axle from the side of the Styrofoam packaging. - Phillips head screw driver - 8 mm open end wrench Tip: Use a power screwdriver and locking wrench - 19 mm open end wrench for easier assembly. -
Page 5: Features
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE FEATURES Shell Control Panel Rear Guard Handle Power Cord Support Frame Wheel Fuel Gauge Fuel Cap Fuel Tank Drain Bolt ASSEMBLY INSTRUCTIONS Models: 150T-SDR / 220T-SDR 1. Insert axle through holes in wheel support. Handle 2. -
Page 6: Ventilation
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE VENTILATION - Risk of indoor air pollution and Carbon Monoxide Poisoning. Not For Indoor Use. Indoor use permitted only for the temporary heating of buildings under construction, alteration or repair. - Refer to Safety Information on page 3 for information about Carbon Monoxide Poisoning. -
Page 7: Operation
SDR 220 Rating Label + Control Panel NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Model - Modèle MH-220T-SDR BTU/hr / kW 220,000 / 64.5 OPERATION (CONT.) Fuel Consumption: Gal./Hr / L/h 1.67 / 6,3 Consommation de carburant: Gal./Hr / L/h Fuel Tank Capacity: Gallon / Liter 13 / 49... - Page 8 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE MAINTENANCE Long Term Storage: Service: 1. Drain fuel through the drain bolt in the bottom DO NOT TAMPER WITH THE UNIT. HAVE of the fuel tank. A COMPETENT SERVICEMAN MAKE ANY 2.
-
Page 9: Maintenance
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance FUEL FILTER: PHOTOCELL: The fuel filter should be cleaned at least twice per heating The photocell should be cleaned using a cotton swab season. Clean the filter by rinsing it in clean K-1 Kerosene. dipped in alcohol or water at least once per heating Contaminated fuel could make cleaning the fuel filter season, or more depending on conditions. -
Page 10: Wiring Diagram
AC 250V / 3.15A NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE WIRING DIAGRAM DFV Wiring Diagram 1. Igniter 2. Pump 3. Motor 4. Condensor 5. Limit Control 6. Dump 7. PCB Assembly 8. Thermistor 9. -
Page 11: Troubleshooting Guide
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE TROUBLESHOOTING GUIDE Problem Possible Cause Solution Heater Ignites, but main PCB shuts 1. Dirty fuel filter. 1. Clean / replace fuel filter. off after a short period of time. 2. -
Page 12: Exploded View
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE EXPLODED VIEW 30 31 PARTS LIST Item # Description 150T-SDR 220T-SDR Combustion Chamber 70-011-1000 70-011-1010 Main Power PCB 70-027-2005 70-027-2005 Power PCB Case 70-027-1250 70-027-1250 PCB Lead Wire 70-027-1025 70-027-1025 Nozzle... - Page 13 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE PARTS LIST Item # Description 150T-SDR 220T-SDR Photocell 70-016-1000 70-016-1000 Air Draft Tube 70-300-0001 70-300-0001 Sirroco Fan 70-060-0001 70-060-0001 Motor Assembly 70-020-1000 70-020-1000 Motor Supporter 70-020-1010 70-020-1010 Blower Fan 70-024-1000 70-024-1000...
-
Page 14: Limited Warranty
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE LIMITED WARRANTY Pinnacle Climate Technologies, Inc. warrants this heater If Pinnacle Climate Technologies, Inc. finds the item to the original retail purchaser only, to be free from to be in normal operating condition, or not defective defects in material and workmanship for a period of one the item will be returned freight collect. - Page 15 CHAUFFERETTE À AIR FORCÉ SilentDrive ® Manuel de l’utilisateur et mode d’emploi NUMÉROS DE MODÈLES : REM-150T-SDR-B / REM-220T-SDR-B NOTE AU CLIENT : LIRE ET CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE Repérage du numéro de série : Le numéro de série se trouve sur une étiquette blanche apposée du côté droit de la chaufferette. Par exemple : 123456789.
- Page 16 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. TABLE DES MATIÈRES Consignes de sécurité ........2-3 Entretien ............8-9 Contenu de la boîte ...........4 Schéma de câblage ..........10 Specifications .............4 Guide de dépannage ........11 Caractéristiques ..........5 Vue éclatée ............12 Ventilation ............6...
-
Page 17: Consignes De Sécurité
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. CONSIGNES DE SÉCURITÉ (SUITE) AVERTISSEMENT AVERTISSEMENT RISQUE DE POLLUTION DE L’AIR INTÉRIEUR! RISQUE DE CHOC ÉLECTRIQUE! Les produits décrits dans ce manuel sont des chaufferettes TOUJOURS utiliser uniquement l’alimentation électrique (tension et à... -
Page 18: Contenu De La Boîte
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. CONTENU DE LA BOÎTE Outils nécessaires : CONSEIL : Retirer l’essieu par le côté de l’emballage de polystyrène. - Tournevis cruciforme - Clé à fourche de 8 mm CONSEIL : Pour un assemblage plus facile, utiliser - Clé... -
Page 19: Caractéristiques
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. CARACTÉRISTIQUES Enveloppe Commande panneau Protecteur arrière Poignée Cordon électrique Châssis de support Roulette Jauge à carburant Bouchon du Réservoir de Boulon de vidange réservoir de carburant carburant... -
Page 20: Ventilation
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. VENTILATION - Risque de pollution de l’air intérieur et d’empoisonnement au monoxyde de carbone. Ne pas utiliser à l’intérieur. L’usage à l’intérieur n’est autorisé que pour le chauffage temporaire des bâtiments en cours de construction, de modification ou de réparation. - Page 21 SDR 220 Rating Label + Control Panel NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. Model - Modèle MH-220T-SDR BTU/hr / kW 220,000 / 64.5 Fuel Consumption: Gal./Hr / L/h MODE D’EMPLOI (SUITE) 1.67 / 6,3 Consommation de carburant: Gal./Hr / L/h...
- Page 22 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. ENTRETIEN Entreposage de longue durée : Réparation : 1. Vidanger le réservoir de carburant au moyen du NE PAS MODIFIER L’APPAREIL. TOUT boulon de vidange situé...
-
Page 23: Entretien
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. Entretien FILTRE À CARBURANT : CELLULE PHOTOÉLECTRIQUE : Les pales doivent être nettoyées au moins une fois par La cellule photoélectrique doit être nettoyée à l’aide d’un saison de chauffage, ou plus fréquemment selon l’état. -
Page 24: Schéma De Câblage
AC 250V / 3.15A NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. SCHÉMA DE CÂBLAGE DFV Wiring Diagram 1. Allumeur 2. Pompe 3. Moteur 4. Condensateur 5. Limiteur 6. Vidange 7. -
Page 25: Guide De Dépannage
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. GUIDE DE DÉPANNAGE Problème Cause possible Solution La chaufferette s’allume, mais 1. Filtre à carburant sale. 1. Nettoyer/remplacer le filtre à la carte de circuits imprimés 2. -
Page 26: Vue Éclatée
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. VUE ÉCLATÉE 30 31 LISTE DES PIÈCES Description 150T-SDR 220T-SDR de réf. Chambre de combustion 70-011-1000 70-011-1010 Circuit d’alimentation principal 70-027-2005 70-027-2005 Boîtier du circuit d’alimentation 70-027-1250 70-027-1250... - Page 27 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. LISTE DES PIÈCES Description 150T-SDR 220T-SDR de réf. Cellule photoélectrique 70-016-1000 70-016-1000 Tube d’aspiration d’air 70-300-0001 70-300-0001 Roue à ailettes 70-060-0001 70-060-0001 Ensemble de moteur 70-020-1000 70-020-1000...
-
Page 28: Garantie Limitée
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE DE COMBUSTIBLE. GARANTIE LIMITÉE Pinnacle Climate Technologies, Inc. garantit à l’acheteur Si Pinnacle Climate Technologies, Inc. détermine que au détail d’origine seulement que cet appareil sera exempt l’article est dans un état d’utilisation normale, ou n’est pas de défauts de matériau et de fabrication pendant une défectueux, il sera retourné...
