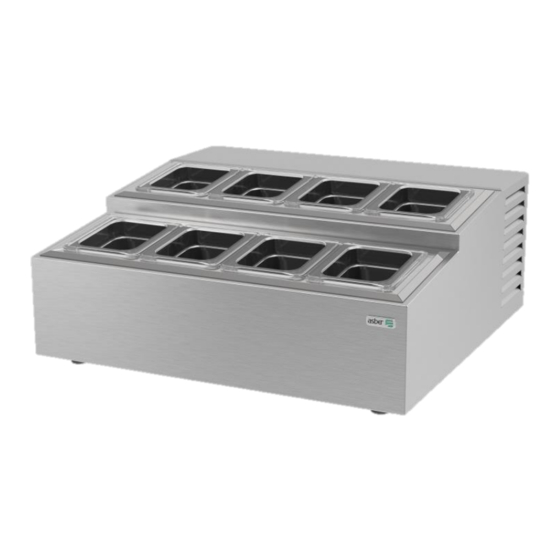

- Page 1 TAPA CASE REFIGERATORS Manual Instructions TC-4 / ATC – 4 / ATC 4+4 Manual instructions Manuel talimatları Kurulum ve Çalıştırma Installation and Operation Manual de instrucciones Manuel d’instructions Uso y mantenimiento Installation et fonctionnement Bedienungshinweise Manual do instruções Installation und Betrieb Instalação e Operação...
-
Page 2: Table Of Contents
asberprofessional.com INDEX ENGLISH SPECIFICATION CHART / TABLA ESPECIFICACIONES ....................4 MACHINE INTRODUCTION ............................5 Introduction to machine & models ......................5 Important safety information ........................5 INSTALLATION ................................6 General information ..........................6 Transport, handling, unpacking, location ....................6 Intended use and restrictions ........................7 Manufacturer’s identification label description ..................7 Installation and assembly ........................8 Connections .............................8 OPERATION ................................8... - Page 3 asberprofessional.com ESPAÑOL INTRODUCCION ..............................12 Introducción a los equipos y modelos ....................12 Información de seguridad ........................12 INSTALACION ................................ 13 Información General ..........................13 Transporte, manejo, desempaque y localización ................. 13 Uso y restricciones ..........................14 Placa de identificación del Fabricante ....................14 Instalación y Ensamble .........................
-
Page 4: Specification Chart / Tabla Especificaciones
AMP. REFRIGERANT REFRIG. MODEL DIMENSIONS CHARGE TYPE (in) mm (28 x 12 x 15) TC-4 6.7 oz R-134a 711 x 305 x 381 (16 x 11 x 26) ATC-4 5.9 oz. R-134a 400 x 286 x 667 (28 x 12 x 27.5) ATC-4+4 6.7 oz. -
Page 5: Machine Introduction
MACHINE INTRODUCTION 1.1 Introduction to machine & models ASBER Topping bring the perfect combination of quality materials and modern design. Polished stainless steel. These self contained units keep a constant airflow, maintaining all the flavor and texture of your fresh dishes. -
Page 6: Installation
2.2 Transport, handling, unpacking, location Upon receiving your new ASBER TOPPING , check the package and the machine for any damages that may have occurred during transportation. Visually inspect the exterior of the package, if damaged, open and inspect the contents with the carrier. -
Page 7: Intended Use And Restrictions
2.3 Intended use and restrictions ASBER equipment is not designed for personal, family, or household purposes, and its sale for such purposes is not intended. In the event the equipment is so used, this warranty shall be null and void, and the equipment is so used, this warranty shall be null and void, and the equipment shall be deemed to have been sold “as is-where is”... -
Page 8: Installation And Assembly
asberprofessional.com 2.5 Installation and assembly Units represented in this manual are intended for indoor use only. Be sure the location chosen has a floor strong enough to support the total weight of the unit and contents. For the most efficient operation, be sure to provide good air circulation inside and outside of the unit. -
Page 9: Machine Settings And Programs
asberprofessional.com FIGURE 1 To increase Set Point of Temperature To turn the unit ON/OFF without unplugging the Temperature inside the cabinet equipment To Change the set point Compressor Icon To access programming mode To decrease Set Point of Temperature Evaporator Fan Icon To set a manual defrost 3.3 Machine settings and programs Changing the Set Point of the temperature on the controller... -
Page 10: Maintenance
asberprofessional.com MAINTENANCE 4.1 General safety rules. 4.2 Machine cleaning and maintenance routine. 4.3 Machine disposal. General safety rules Neglecting the condenser coil cleaning procedures WILL VOID YOUR WARRANTY associated with the compressor or cost to replace the compressor! Proper cleaning of stainless steel requires soft cloths or plastic souring pads. Never use steel pads, wire brushes or scrapers! Machine cleaning and maintenance routine Cleaning solutions need to be alkaline or non-chloride cleaners. -
Page 11: Machine Disposal
4.3 Machine disposal The product’s life-cycle is around 7 to 10 year from the use and instalation code. Asber equipment is manufactured without dangerous or toxic materials. Some parts of the equipments are biodegradable. The disposing after the product’s life-cycle shall be determined according to the rules and laws established in the city or State of residence. -
Page 12: Español
INTRODUCCION 1.1 Introducción a los equipos y modelos Toppings ASBER traen la combinación perfecta de materiales de calidad y diseño. Elaborados en Acero inoxidable pulido Los detalles hacen que esta línea única. • Fábrica había equilibrado sistema de refrigeración ecológico R-134A. -
Page 13: Instalacion
2.2 Transporte, manejo, desempaque y localización Al momento de recibir su equipo ASBER, verifique el empaque en búsqueda de daños que pudieran haber ocurrido durante el transporte del mismo. Inspeccione de manera visual el exterior del empaque, si el mismo se encuentra dañado, abra e inspeccione, delante de la empresa transportadora, todo el... -
Page 14: Uso Y Restricciones
2.3 Uso y restricciones EL equipo ASBER no está diseñado para fines personales, familiares o del hogar, y su venta para esos fines no está prevista. En el caso de que el equipo se utiliza con tal fin, esta garantía será nula de pleno derecho, y el equipo se considerará... -
Page 15: Instalación Y Ensamble
asberprofessional.com 2.5 Instalación y Ensamble Las unidades presentadas en este manual están diseñadas para uso interior solamente. Asegúrese de que la ubicación elegida tiene un piso lo suficientemente fuerte para soportar el peso total de la unidad y contenidos. Para la operación más eficiente, asegúrese de proveer buena circulación de aire dentro y fuera de la unidad. -
Page 16: Configuraciones Del Equipo
asberprofessional.com FIGURA 1 Incrementa el Set Point de la Temperatura Prender/Apagar el equipo sin desconectarlo Temperatura del equipo Cambiar el set point Acceder modo configuración Icono Compresor Icono Ventilador Decrementar el Set Point de la Evaporador Temperatura Deshielo manual 3.3 Configuraciones del Equipo Cambiando el Set Point (ajuste de temperatura) El controlador tiene un SET POINT de temperatura programado de fábrica para garantizar el correcto funcionamiento del equipo. -
Page 17: Reglas De Seguridad General
asberprofessional.com MANTENIMIENTO 4.1 Reglas de seguridad general. 4.2 Rutina de limpieza y mantenimiento del equipo 4.3 Disposición del equipo Reglas de seguridad general Cualquier negligencia con los procedimientos de limpieza del compresor puede anular la garantía y generar un costo del remplazo del compresor. Para la limpieza del acero inoxidable use paños suaves o esponjas. -
Page 18: Disposición Del Equipo
4.3 Disposición del equipo El ciclo de vida promedio de los productos ASBER es de 7 a 10 años apartir de la fecha uso e instalacion. Los equipos ASBER son fabricados sin materiales toxicos o peligorosos. Algunas partes son biodegradables. -
Page 19: Electric Diagram / Diagrama Electrico
ELECTRIC DIAGRAM / DIAGRAMA ELECTRICO TC-4/ ATC - 4 asberprofessional.com... - Page 20 asberprofessional.com ATC-4+4 asberprofessional.com...
- Page 21 Circuito Exportación N° 201 Parque Industrial Tres Naciones San Luís Potosí, S.L.P. México Teléfono Planta S.L.P.: + 52 (444) 137 0500 Ext.538 Sin costo: 01 800 00 ASBER 13105 NW 47th Ave Miami, Fl. 33054 Phone: (305) 477 1680 www.asberprofessional.com...
