Summary of Contents for Progress Lighting AirPro P2582

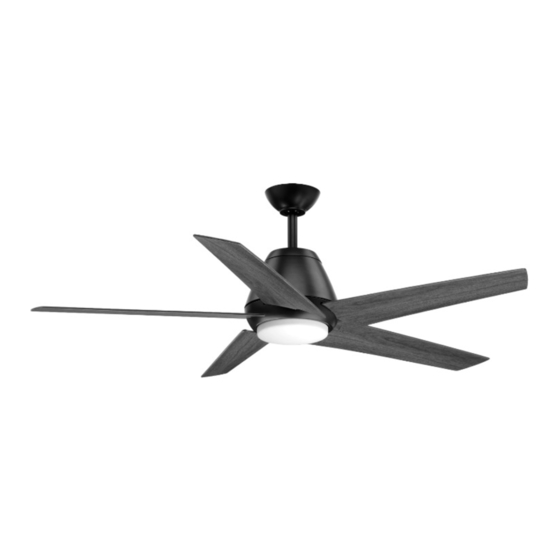

- Page 1 Ceiling Fan Installation Manual P2582 93089935_A...
- Page 2 Limited Lifetime Warranty Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so Date Purchas ed long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.
-
Page 3: Table Of Contents
Safety Rules..................................... Unpacking Your Fan ..................................Installing Your Fan ..................................Installing the Light Kit..................................Operating Your Transmitter ................................Care of Your Fan ................................... Troubleshooting .................................... Specifications ....................................Table of Contents... -
Page 4: Safety Rules
1. To reduce the risk of electric shock, insure electricity has been turned off 9. To avoid personal injury or damage to the fan and other items, be at the circuit breaker or fuse box before beginning. cautious when working around or cleaning the fan. 2. -
Page 5: Unpacking Your Fan 2
Unpack your fan and check the contents. You should have the following items: 13. Loose parts bag containing: 1. Fan blades (5) 7. 18W LED light kit 2. Canopy assembly 8. Glass shade 3. Ball/downrod assembly 9. Receiver with 6 wire nuts a. -
Page 6: Installing Your Fan
To hang your fan where there is an existing QUALIFIED ELECTRICIAN IF IN DOUBT. fixture but no ceiling joist, you may need an installation hanger bar as shown in Figure 4 (available at your Progress Lighting Retailer). 3. Installing Your Fan... - Page 7 Attaching the Fan Screws Screws Support Support plate Blades plate housing Step 1. Remove the top fan housing from housing the motor by removing the six collar mounting Collar screw with lock washer on the top fan housing. Collar (Fig. 5) Step 2.
- Page 8 Step 7. Align the holes at the bottom of the downrod Hanging the Fan with the holes in the collar on top of the motor UL Listed electrical housing (Fig. 10). Carefully insert the hanger pin REMEMBER to turn off the power. Follow through the holes in the collar and downrod.
- Page 9 Step 3. (Figure 13) Receiver to House Supply Make the Electric Wires Electrical Connections: Connect the black (hot) wire from the ceiling to the black wire Connections Code switch marked "AC in L" from the receiver. Connect the white (neutral) wire from the ceiling to the white WARNING: To avoid possible electrical shock, wire marked "AC in N"...
- Page 10 Finishing the Installation SUPPLY CIRCUIT Outlet box Step 1. Tuck connections neatly into ceiling outlet box. Ground Conductor Hanger BLACK bracket Step 2. Slide the canopy up to mounting bracket and Outlet Box place the key hole on the canopy over the screw on Screws the mounting bracket, turn canopy until it locks in Green...
- Page 11 Installing the Mounting Blade Balancing WARNING TO REDUCE THE RISK OF PERSONAL Plate INJURY, DO NOT BEND THE BLADE All blades are grouped by weight. Because HOLDERS WHILE INSTALLING, natural woods very in density, the fan may BALANCING THE BLADES, OR CLEANING Step 1.
-
Page 12: Installing The Light Kit
Before starting installation, CAUTION: Installing the battery disconnect the power by turning off the circuit breaker or removing the fuse at fuse box. Turning Install 12V battery (included), to prevent damage to power off using the fan switch is not sufficient to transmitter, remove the battery if not used for long prevent electric shock. -
Page 13: Operating Your Transmitter 10
The Reverse switch is located on the motor Restore power to ceiling fan and test for proper housing. Slide the switch to the Left for warm operation. weather operation. Slide the switch to the Right 1. " , " buttons: for cool weather operation. -
Page 14: Care Of Your Fan
Here are some suggestions to help you maintain your 3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small scratches with a light application 1. Because of the fan's natural movement, some of shoe polish. -
Page 15: Troubleshooting 12
Problem Solution 1. Check circuit fuses or breakers. Fan will not start. 2. Check line wire connections to the fan and switch wire connections in the switch housing. CAUTION: Make sure main power is off. 3. Check to make sure the dip switches from the transmitter and receiver are set to the same frequency. Fan sounds noisy. -
Page 16: Specifications
1929.71 21.47 18.52 2.17' 60" 0.55 65.49 5279.32 High These are approximate measures. They do not include Amps and Wattage used by the light kit. 2017 Progress Lighting, Inc. 701 Millennium Blvd., Greenville, SC 29607 All Rights Reserved 13. Specifications... - Page 17 Manual de Instalación del Ventilador de Techo P2582 93089935_A...
- Page 18 Numero de vendedor Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al (864) 785247221523 678-1000 para la reparación o el reemplazo, que se determinará...
- Page 19 Normas de seguridad ..................................Cómo desembalar el ventilador ..............................Cómo instalar el ventilador ................................Instalación del kit de luz ................................. Operando su transmisor ................................Cómo cuidar del ventilador ................................Resolución de problemas ................................Especificaciones .................................... Tabla de Contenido...
-
Page 20: Normas De Seguridad
1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se 9. Para evitar lesiones personales o da os al ventilador y otros articulos, ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar. tener cuidado al trabajar cerca del ventilador o al limpiarlo. 2. -
Page 21: Cómo Desembalar El Ventilador 2
Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos: 13. Dos bolsas de piezas pequeñas: 1. Juego de aspas (5) 7. Kit de luces LED de 18W 2. Escudete superior 8. Pantalla de luz a. Piezas de fijación de las aspas 3. -
Page 22: Cómo Instalar El Ventilador
Para colgar su ventilador donde ya existe una DISTRIBUCION instalación pero no una viga de techo, es possible que se necesite una instalación de barra de suspención como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting). 3. Cómo instalar el ventilador... - Page 23 Instalacion de las Aspas Tornillos Tornillos Placa de Placa de soporte soporte Paso 1. Retire la cubierta superior de la motor Cubierta quitando los 6 tornillos con las arandela de segurid Cubierta superior superior de la motor de la cubierta superior. (Fig. 5) de la motor Collar del Paso 2.
- Page 24 Paso 7. Alinee los agujeros de la parte inferior de la Colocación del ventilador Caja de eléctrica aprobada barra con los agujeros del cuello en la parte superior por UL de la caja del motor (Fig. 10) Introduzca con cuidado RECUERDE desconectar la alimentación.
- Page 25 Paso 3. (Fig. 13) Conexiones del receptor a los Realizar las Conexiones alambres de alimentación: Conecte el alambre Eléctricas Negro (corriente) de la caja de distribución al Interruptor de alambre Negro marcado AC in L del receptor. códigos Conecte el alambre Blanco (Neutral) de la caja de CUIDADO: Para envitar la posibilidad de un salida al alambre blanco marcado AC in N del choque eléctrico, asegurese de apagar la corriente...
- Page 26 Terminando la Instalación CIRCUITO DE ALIMENTACIÓN Caja de salida Paso 1. Meta las conexiónes en forma ordenada adentro de la toma de corriente. Conductor a tierra Abrazadera de NEGRO soporte Paso 2. Deslice la cubierta hacia arriba hacia el Caja de soporte de montaje y coloque el agujero de posición distribución Tornillos...
- Page 27 Instalación de la Placa de Balanceo de las Aspas ADVERTENCIA PARA REDUIR RIESGO DE LESIONES Montaje PERSONALES. NO DOBLAR LOS SUJET Todas las aspas están agrupadas por peso. ADORES DE ASPAS MIENTRAS SE Debido a que la desidad de las maderas REALIZA LA INSTALACIÓN.
-
Page 28: Instalación Del Kit De Luz
Instalación de la Bateria PRECAUCIÓN: Antes de comenzar con la instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de Coloque 12V bateria (incluidas). Para evitar la caja de fusibles. Para evitar descargas estropeos del transmisor, extreiga la bateria cuando eléctricas, no basta con apagar la alimentación esté... -
Page 29: Operando Su Transmisor 10
El Interruptor de Reversa está ubicado en la Conecte la eléctricidad a el ventilador y confirme que opera debidamente. superficie de la carcasa del motor. Desliza el interruptor hacia izquierda para 1. Los bottones : Estos tres botones son funcionamiento en clima cálido. Desliza el usados para seleccionar las velocidades del interruptor hacia... -
Page 30: Cómo Cuidar Del Ventilador
He aqui algunas sugerencias para ayudarle el 3. Se puede aplicar una capa ligera de pulidor para mantenimiento del ventilodor. muebles a las aspas de madera para brindar protección adicional y realzar su belleza. Cubrir los rayones 1. Debido al movimiento natural del ventilador, pequeños con una ligera aplicación de betún para algunas conexiones se podrian aflojar. -
Page 31: Resolución De Problemas 12
Problema Solución 1. Revisar los fusibles o interruptores de circuitos. El ventilador no arranca. 2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente pricipal de electricidad esté desactivada. 3. -
Page 32: Especificaciones
21.47 18.52 2.17' (152 cm) 0.55 65.49 5279.32 Alta Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación. 2017 Progress Lighting, Inc. 701 Millennium Blvd., Greenville, SC 29607 All Rights Reserved 13. Especificaciones...
