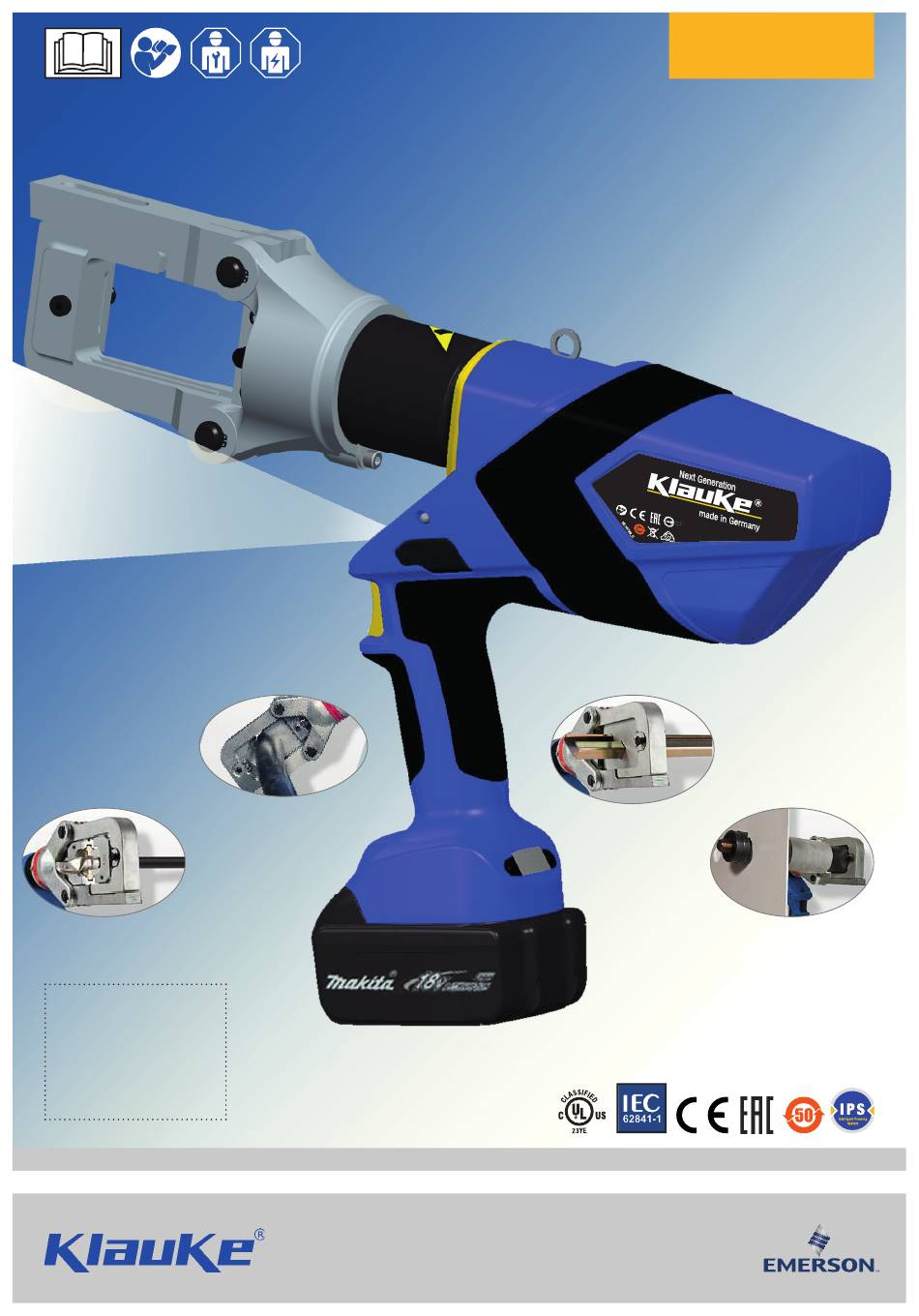

- Page 1 www.klauke.com EK 120UNVCFM Serialnumber HE.16892_D © 05/2016 R&D-2 Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 2 Wir freuen uns, dass Sie sich für ein Klauke Thank you for choosing a Klauke tool. We hope Werkzeug entschieden haben und wünschen Ih- it gives you lots of pleasure. nen viel Freude damit. Sie haben ein Qualitätsprodukt „Made in You have purchased a quality product Germany“...
- Page 3 EK 120UNVCFM optional: optional: BL1850(B) (RAL4) BL1840(B) (RAL40) BL1830(B) (RAL2) BL1815 (RAL1) datecode FCC ID: RFRMS42 • IC: 4957A-MS42 Model: CFM WARNING This device complies with Part 15 of the FCC Rules and with Year Code Month Code Month Code Industry Canada licence-exempt...

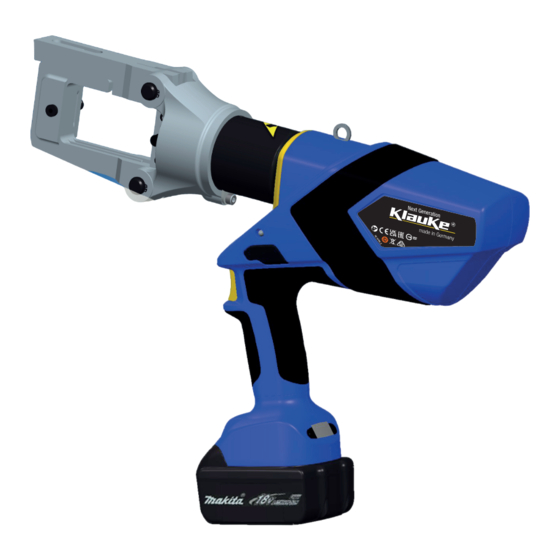

- Page 4 EK 120UNVCFM 442,5 Next Generation EK120UNVCFM Crimping/Cutting/Punching tool 108 kN 400 mm² • • Gustav Klauke GmbH Auf dem Knapp 46 D-42855 Remscheid • • For use only with 18V Makita Battery T30001 RoHS <70dB <2,5m/s +40°C -20°C Use tool only with 18V Makita Battery ®...
- Page 5 EK 120UNVCFM > 350° STOP 30% max. on/off General WORK SERVICE DON´T DO HE.16892_D © 05/2016 safety rules...
- Page 6 EK 120UNVCFM Einsätze Anwendung Einsätze Anwendung Dies Application Dies Application Tab. 2 NYY/NAYY UC26 Cu/Al < Ø 26 mm UA12T 35 x 15 NYY/NAYY EN 50035 - G 32 UC40 Cu/Al < Ø 40 mm UCD3515 EN 50022 - 35 x 7,5 Klauke Profi...
- Page 7 EK 120UNVCFM UA12T see page IV see Tab. 2 General WORK SERVICE DON´T DO HE.16892_D © 05/2016 safety rules...
- Page 8 EK 120UNVCFM UC40 see page IV UC40 UC40 UCACSR see page IV UCACSR UCM... see page IV UCBC120 see page IV UCBC150 UCBC150 UCM5 UCM6 UCM8 M10 UCM10 M12 UCM12 1/4“ UCUNC14 1/2“ UCUNC12 3/8“ UCUNC38 UA12P see page IV UCD...
- Page 9 EK 120UNVCFM Error codes: 1 Overcurrent fuse NEXT SERVICE: Cycles 2 Overcurrent comparator 9826 OP (until next service) 3 Overheat board 4 Overheat battery 5 Battery empty, operation stop Since manufacturing: 6 Faulty crimp TOTAL: motor in operation operating houres t = 0 7 Faulty crimp Q = 21...
-
Page 10: Before Work
DIN EN 50110 SAFETY 3 years or 10.000 operations ® ® WEEE 2012/19/EU ® klauke-weee-abholung@emerson.com Crimp Chart EK120xxx tool series* Hex crimps Klauke R-series Copper connector type Ring type Angle type 90° Angle type 45° Copper lugs R-series 3Rxx - 12Rxx... - Page 11 EK 120UNVCFM Wann/When/Quand/Quando/ Warum/Why/Pourqoui/Porquê/ cuándo/Wanneer/Когда/это ¿por qué?/Waarom/Причина/ происходит/Kiedy/quando Dlaczego/Perché nach Arbeitsvorgang after working cycle après opération de travail Después del proceso de trabajo após o processo de trabalho 20 sec na bedrijfscyclus после цикла опрессовки po zakończeniu pracy dopo il processo di lavoro nach Arbeitsvorgang after working cycle après opération de travail...
- Page 12 EK 120UNVCFM Tab. 2 Verb. Pressbereich Press- geeignet für material mm² form Kennzeichnung suitable for Connection Crimping Crimping Marking material range mm² mold Rohrkabelschuhe und Verbinder - Cu (gelb chromatiert, Pressbreite 5 mm) außen Preßprofil Copper tubular cable lugs and connectors - Cu (chrome plated, crimping width 5 mm) outside Profile Rohrkabelschuhe und Verbinder „Normalausführung“, Rohrkabel-...
- Page 13 System Verbindungen mit Power of Partnership Handgeführtes Elektrowerkzeug Typ EK 120UNVCFM (D) CE-´17 - Konformitätserklärung. Wir erklären in alleiniger Verantwort- (N) CE-´17 - Konformitetserklæring. Vi erklærer på eget ansvarlighet lichkeit, daß dieses Produkt mit den folgenden Normen oder normativen at dette produkt er i overensstemmelse med følgende standarder eller Dokumenten übereinstimmt: standard-dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1,...
- Page 14 System Verbindungen mit Power of Partnership Handgeführtes Elektrowerkzeug Typ EK 120UNVCFM (D) CE-´17 - Konformitätserklärung RED. Wir erklären in alleiniger (N) CE-´17 - Konformitetserklæring RED. Vi erklærer på eget ansvarlighet Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen oder at dette produkt er i overensstemmelse med følgende standarder eller normativen Dokumenten übereinstimmt: standard-dokumenter: EN 60950-1, EN 301489-1, EN 301489-17, EN 300328 V2.1.1, EN 62479...
