SDJ SG PIXI5WL User Manual

Matrix bar 12x3w warm white beam
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Matrix Bar 12x3W Warm White Beam
SG PIXI5WL
MANUALE UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SG PIXI5WL and is the answer not in the manual?

Questions and answers

Related Manuals for SDJ SG PIXI5WL

Summary of Contents for SDJ SG PIXI5WL

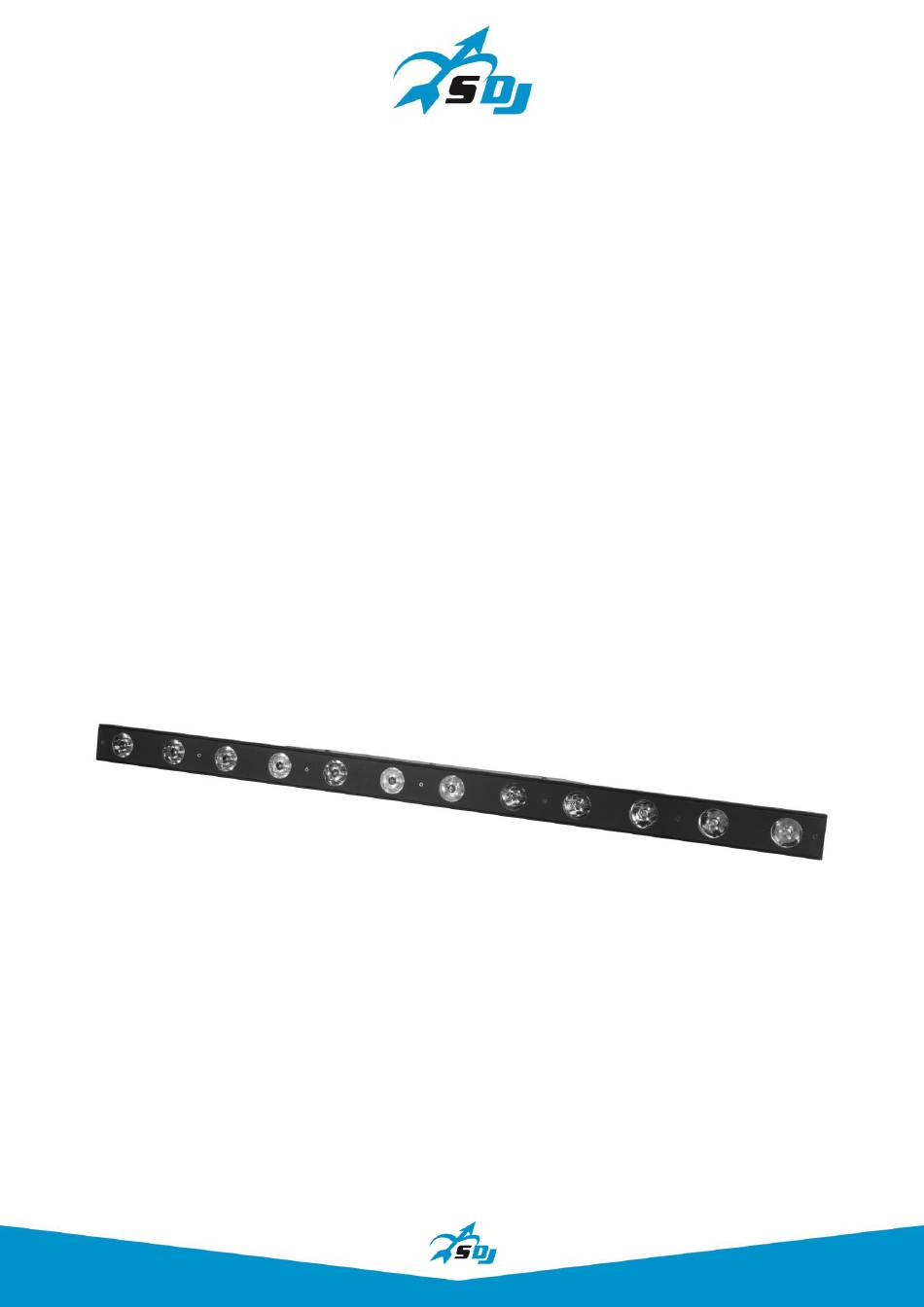

  • Page 1 Matrix Bar 12x3W Warm White Beam SG PIXI5WL MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-06/17 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. ACCOPPIANENTO p. 11 7. MANUTENZIONE p. 12 8.

  • Page 3: Introduzione

    1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo.

  • Page 4: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura.
  • Page 5 CLASSE DI PROTEZIONE IP20 Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi o getti d’acqua (seconda cifra 0). Usare solo in ambienti asciutti.

  • Page 6: Apertura Confezione E Controllo

    Controllare che la scatola contenga i seguenti articoli: N° 1 SG PIXI5WL N° 1 Cavo di alimentazione N° 1 Manuale Utente VISTA ANTERIORE 1 –...

  • Page 7: Installazione Ed Accensione

    4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità deve essere installata SINGOLARMENTE a parete, a soffitto o su truss. La staffa inclusa non è...
  • Page 8 4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.

  • Page 9: Istruzioni Per L'uso

    - ISTRUZIONI PER L'UTILIZZO 5.1 - MAPPA DEL MENU' CHANNEL 002 Modalità 2 canali CHANNEL 003 Modalità 3 canali CHANNEL 006 Modalità 6 canali CHANNEL 012 Modalità 12 canali ADDRESS (001 – 512) 001 – 512 Indirizzo DMX Modalità DMX RUN MODE SLAVE Modalità...
  • Page 10 5.3 – MODALITA' DMX MODALITA’ 1: 2 canali DMX Canale DMX Valore Funzione 000 – 255 Dimmer 000 – 255 Curve dimmer 1 - 4 MODALITA’ 2: 3 canali DMX Canale DMX Valore Funzione 000 – 255 Dimmer 000 – 255 Curve dimmer 1 - 4 000 –...

  • Page 11: Accoppianento

    MODALITA’ 4: 12 canali DMX Canale DMX Valore Funzione 000 – 255 Dimmer LED 1 000 – 255 Dimmer LED 2 000 – 255 Dimmer LED 3 000 – 255 Dimmer LED 4 000 – 255 Dimmer LED 5 000 – 255 Dimmer LED 6 000 –...

  • Page 12: Manutenzione

    7. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata.

  • Page 13: Introduction

    1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked.

  • Page 14: Safety Instructions

    2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely.
  • Page 15 IP20 PROTECTION RATING The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or moisture.

  • Page 16: Opening And Control

    Verify that the box contains the following items: N° 1 SG PIXI5WL N° 1 Power cord N° 1...

  • Page 17: Installation And Switch

    4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - Each unit must be installed singly on a wall, on a ceiling or on a truss. In case of a ceiling suspension or truss suspension it is not possible to use the included brackets, if you plan to create a matrix of panels, in this case the first row of the matrix must be suspended with a specific metal bar (sold separately).
  • Page 18 4.2 - CONNECTION TO THE MAINS The device must be connected to a power supply system with a proper earth system. Moreover, it is recommended to protect power supply lines of the products from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch. The electrical connection must be carried out by a qualified electrician.

  • Page 19: Setup

    5. - SETUP 5.1 – MENU CHANNEL 002 2 channels mode CHANNEL 003 3 channels mode CHANNEL 006 6 channels mode CHANNEL 012 12 channels mode ADDRESS (001 – 512) 001 – 512 DMX address DMX mode RUN MODE SLAVE Slave mode ID NUMBER OFF, 001 - 066...
  • Page 20 5.3 – DMX MODE MODE 1: 2 DMX channels DMX channel Value Function 000 – 255 Dimmer 000 – 255 Dimmer curve 1 - 4 MODE 2: 3 DMX channels DMX channel Value Function 000 – 255 Dimmer 000 – 255 Dimmer curve 1 - 4 000 –...

  • Page 21: Combination

    MODE 4: 12 DMX channels DMX channel Value Function 000 – 255 Dimmer LED 1 000 – 255 Dimmer LED 2 000 – 255 Dimmer LED 3 000 – 255 Dimmer LED 4 000 – 255 Dimmer LED 5 000 – 255 Dimmer LED 6 000 –...

  • Page 22: Maintenance

    7. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. The lenses, like any other damaged part, must be replaced with original spare parts.
  • Page 24 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
