MONTAJE Y AJUSTES


ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causar lesiones.
Instalación de la Barra de Guía y la
Cadena de la Sierra (Fig. A, B–D)

ATENCIÓN: Cadena filosa. Siempre use guantes
de protección cuando maneje la cadena. La
cadena es filosa y puede cortarlo cuando no está
en funcionamiento.

ADVERTENCIA: Cadena filosa en movimiento. Para
evitar el funcionamiento accidental, asegúrese de
que la batería esté desconectada de la herramienta
antes de realizar las siguientes operaciones. El
incumplimiento de esta instrucción puede provocar
graves lesiones corporales.
Si la cadena de la sierra y la barra de guía
5
en paquetes separados en la caja, la cadena debe estar
instalada en la barra y ambas deben estar colocadas en el
cuerpo de la herramienta.
1. Coloque la sierra en una superficie plana y firme.
2. Levante la palanca de bloqueo y gire la perilla de
bloqueo de ajuste de la barra
como se muestra en la Figura B para quitar la cubierta
de la rueda dentada .
6
3. Con los guantes de protección, tome la cadena de la
sierra 5 y enróllela alrededor de la barra de guía
asegurándose de que los dientes estén mirando hacia la
dirección correcta.
4. Asegúrese de que la cadena esté bien instalada en la
ranura alrededor de toda la barra de guía.
5. Coloque la cadena de la sierra alrededor de la rueda
dentada 17 . Simultáneamente, alinee la ranura de la
barra de guía con la clavija tensora de la cadena
perno 19 en la base de la herramienta.
6. Una vez en su lugar, sujete la barra con firmeza y vuelva
a colocar la cubierta de la rueda dentada
de que el orificio para el perno del ensamblaje tensor sin
herramientas en la cubierta se alinee con el perno
en la carcasa principal. Levante la palanca de bloqueo
y gire la perilla de bloqueo de ajuste de la barra
sentido horario hasta que se escuche un clic; luego,
afloje la perilla una vuelta completa, de manera que la
cadena de la sierra pueda tensarse debidamente.
7. Gire la perilla tensora de la cadena
para incrementar la tensión, como se muestra en la
Figure D. Asegúrese de que la cadena de la sierra
se encuentre ceñida alrededor de la barra de guía
Ajuste la perilla de bloqueo de ajuste de la barra hasta
que se escuche un clic. La barra está asegurada después
de que se escuchan con claridad tres clics. No se
requiere ajuste adicional.
vienen
4
8 en sentido antihorario,
4
18 y el
. Asegúrese
6
19
8 en
9 en sentido horario
5
.
4

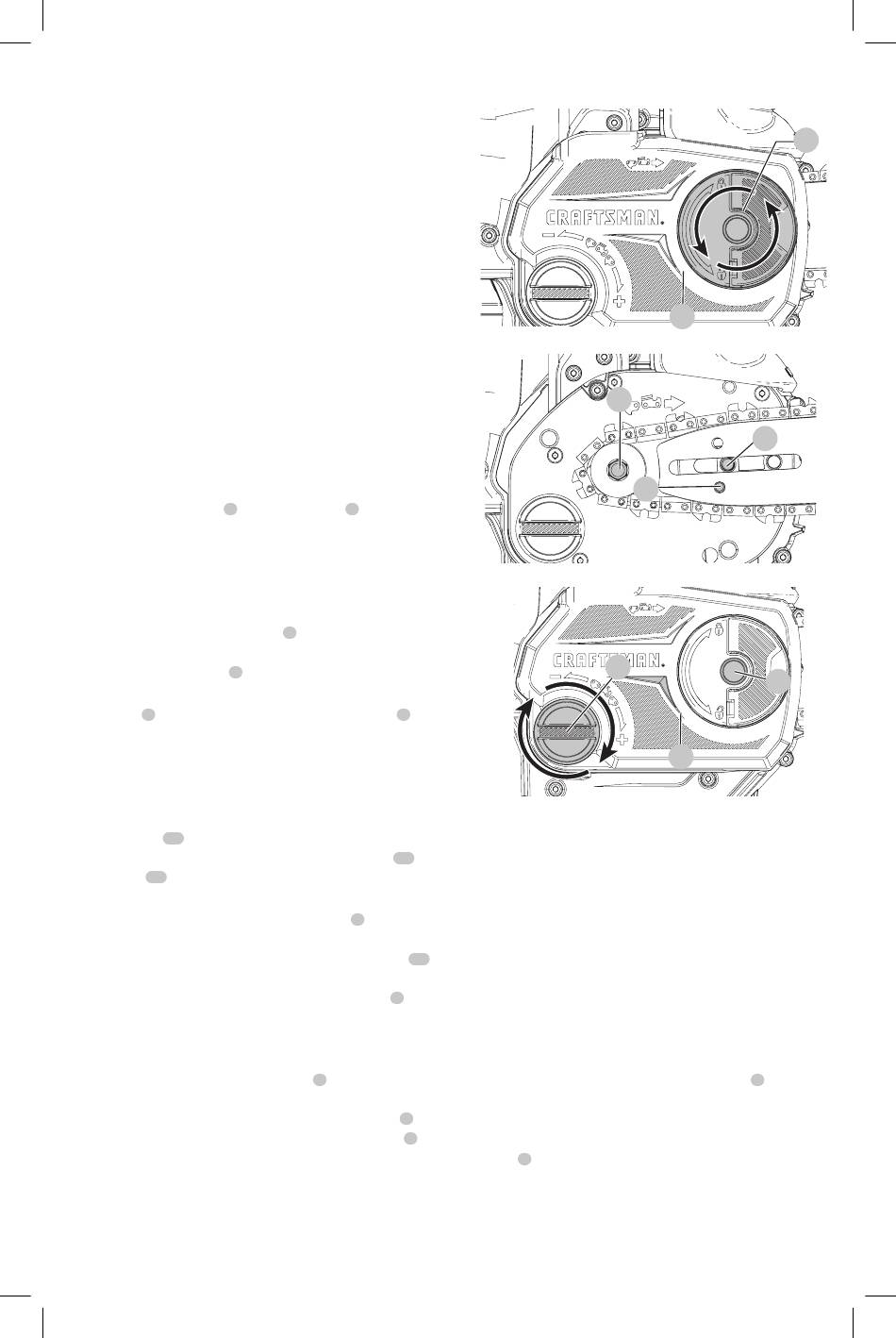

Fig. B
Fig. C
17
Fig. D
9
Ajuste de la Tensión de la Cadena
(Fig. A, E )

ATENCIÓN: Cadena filosa. Siempre use guantes
de protección cuando maneje la cadena. La
cadena es filosa y puede cortarlo cuando no está
en funcionamiento.

ADVERTENCIA: cadena filosa en movimiento. Para
evitar el funcionamiento accidental, asegúrese de
que la batería esté desconectada de la herramienta
antes de realizar las siguientes operaciones. El
incumplimiento de esta instrucción puede provocar
graves lesiones corporales.
1. Verifique la tensión de la cadena de la sierra
la sierra todavía está en una superficie plana y firme. La
tensión es la adecuada si la cadena encaja nuevamente
después de separarla 3 mm (1/8") de la barra de
guía 4 ejerciendo leve fuerza con el dedo índice y el
pulgar como se muestra en la Figura E. No debe haber
ninguna "curvatura" entre la barra de guía y la cadena
en la parte inferior como se muestra en la Figura E.
EsPAñOl
8
6
19
18
8
6
5 mientras
