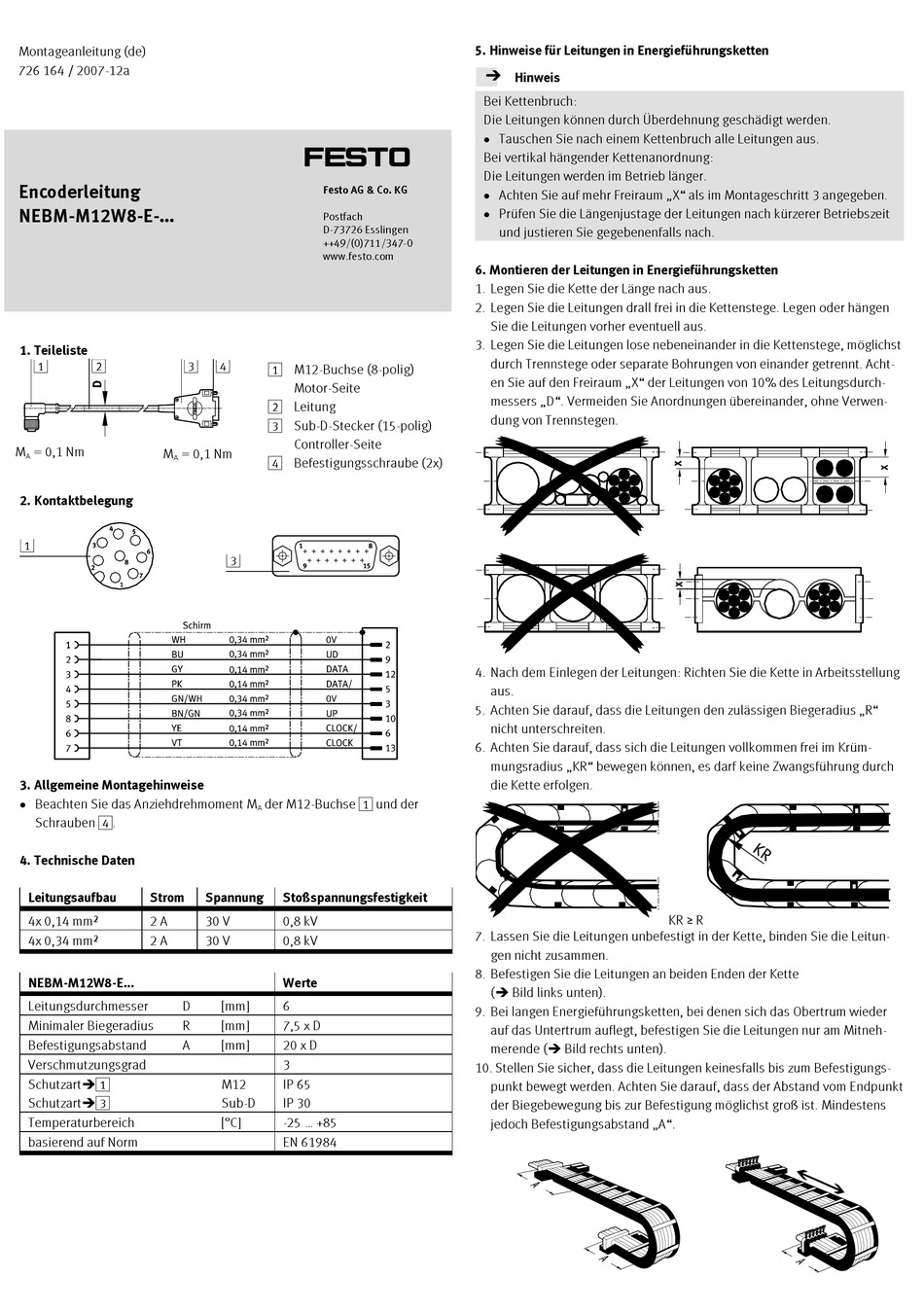

Montageanleitung (de)
726 164 / 2007-12a
Encoderleitung
NEBM-M12W8-E-...
1. Teileliste
1 2 3
11240d_1
M = 0,1 Nm
M = 0,1 Nm
A
A
2. Kontaktbelegung
1
11238d_4
11240d_5
3. Allgemeine Montagehinweise
• Beachten Sie das Anziehdrehmoment M
Schrauben 4.
4. Technische Daten
Leitungsaufbau Strom
4x 0,14 mm² 2 A
4x 0,34 mm² 2 A
NEBM-M12W8-E...
Leitungsdurchmesser D
Minimaler Biegeradius R
Befestigungsabstand A
Verschmutzungsgrad
Schutzart!1
Schutzart!3
Temperaturbereich
basierend auf Norm
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
4
1 M12-Buchse (8-polig)
Motor-Seite
2 Leitung
3 Sub-D-Stecker (15-polig)
Controller-Seite
4 Befestigungsschraube (2x)
3
11238d_3
der M12-Buchse 1 und der
A
Spannung Stoßspannungsfestigkeit
30 V 0,8 kV
30 V 0,8 kV
Werte
[mm] 6
[mm] 7,5 x D
[mm] 20 x D
3
M12 IP 65
Sub-D IP 30
[°C] -25 ... +85
EN 61984
5. Hinweise für Leitungen in Energieführungsketten
Hinweis
Bei Kettenbruch:
Die Leitungen können durch Überdehnung geschädigt werden.
• Tauschen Sie nach einem Kettenbruch alle Leitungen aus.
Bei vertikal hängender Kettenanordnung:
Die Leitungen werden im Betrieb länger.
• Achten Sie auf mehr Freiraum „X" als im Montageschritt 3 angegeben.
• Prüfen Sie die Längenjustage der Leitungen nach kürzerer Betriebszeit
und justieren Sie gegebenenfalls nach.
6. Montieren der Leitungen in Energieführungsketten
1. Legen Sie die Kette der Länge nach aus.
2. Legen Sie die Leitungen drall frei in die Kettenstege. Legen oder hängen
Sie die Leitungen vorher eventuell aus.
3. Legen Sie die Leitungen lose nebeneinander in die Kettenstege, möglichst
durch Trennstege oder separate Bohrungen von einander getrennt. Acht-
en Sie auf den Freiraum „X" der Leitungen von 10% des Leitungsdurch-
messers „D". Vermeiden Sie Anordnungen übereinander, ohne Verwen-
dung von Trennstegen.
7435d_3
4. Nach dem Einlegen der Leitungen: Richten Sie die Kette in Arbeitsstellung
aus.
5. Achten Sie darauf, dass die Leitungen den zulässigen Biegeradius „R"
nicht unterschreiten.
6. Achten Sie darauf, dass sich die Leitungen vollkommen frei im Krüm-
mungsradius „KR" bewegen können, es darf keine Zwangsführung durch
die Kette erfolgen.
7435d_4
7. Lassen Sie die Leitungen unbefestigt in der Kette, binden Sie die Leitun-
gen nicht zusammen.
8. Befestigen Sie die Leitungen an beiden Enden der Kette
(! Bild links unten).
9. Bei langen Energieführungsketten, bei denen sich das Obertrum wieder
auf das Untertrum auflegt, befestigen Sie die Leitungen nur am Mitneh-
merende (! Bild rechts unten).
10. Stellen Sie sicher, dass die Leitungen keinesfalls bis zum Befestigungs-
punkt bewegt werden. Achten Sie darauf, dass der Abstand vom Endpunkt
der Biegebewegung bis zur Befestigung möglichst groß ist. Mindestens
jedoch Befestigungsabstand „A".
7435d_2
KR › R
7435d_1
