Summary of Contents for Audio Design Grunch GP690V2

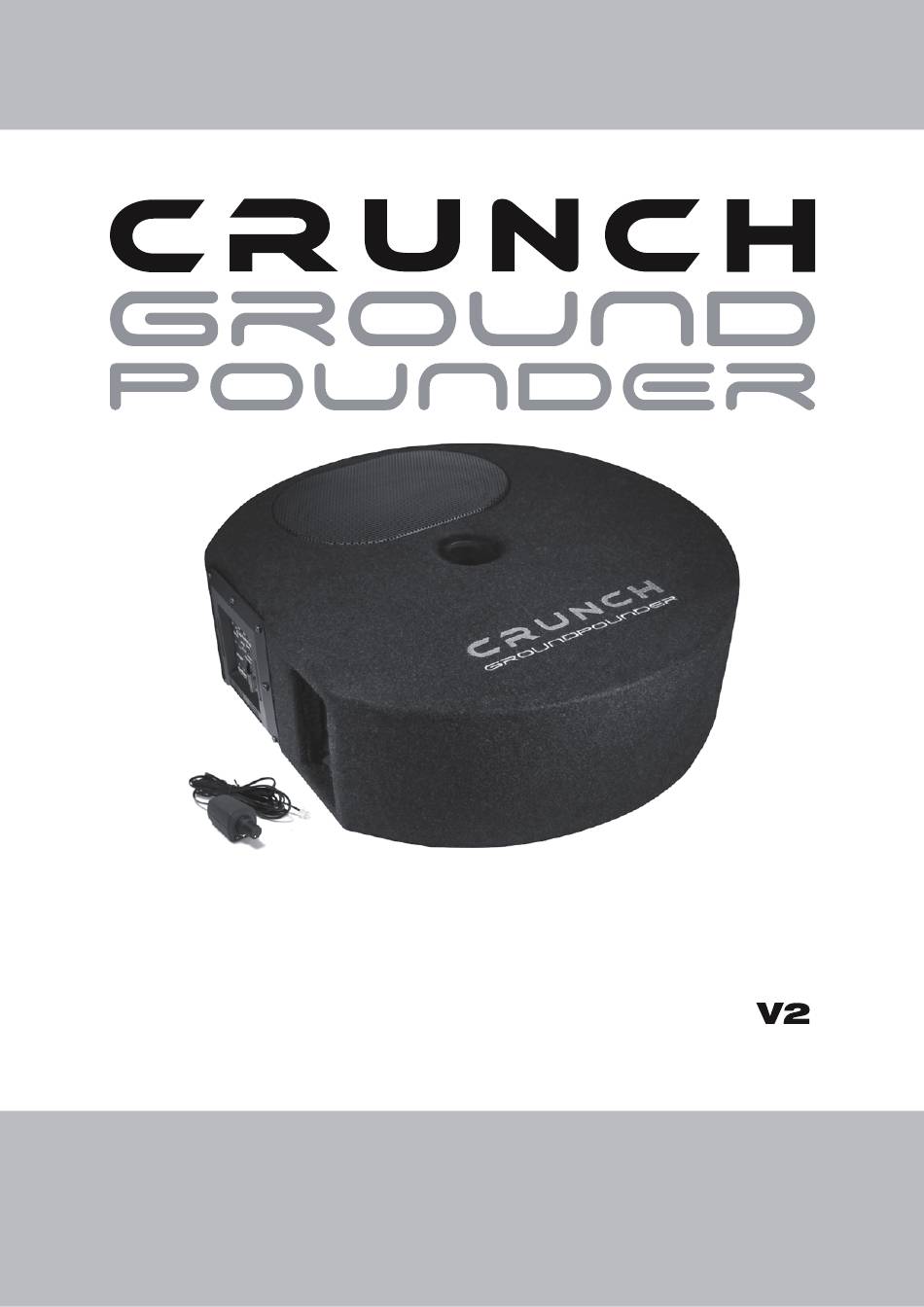

  • Page 1 GP690 ACTIVE SUBWOOFER SYSTEM BENUTZERHANDBUCH OWNER‘S MANUAL...
  • Page 2: Allgemeine Hinweise

    ALLGEMEINE HINWEISE TECHNISCHE DATEN MODELL GP690 Subwoofer 15 x 23 cm (6 x 9“) Verstärker Ausgangsleistung RMS 13,8 V 1 x 150 W Ausgangsleistung MAX. 13,8 V 1 x 300 W Signal-Rauschabstand > 90 dB Frequenzgang 25 - 150 Hz Tiefpassfilter 50 - 150 Hz Subsonicfilter...
  • Page 3 SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.
  • Page 4: Mechanische Installation

    INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Das Soundsystem ist für die Installation einer Reserveradmulde im Kofferraum konzipiert, welche mindestens einen Durchmesser von etwa 50 cm und eine Höhe von 15 cm besitzen sollte.
  • Page 5 INSTALLATIONSHINWEISE STROMANSCHLÜSSE ACHTUNG: Verwenden Sie zum Anschluss des Geräts nur die beiliegenden Kabel- Adapterstecker. SCHWARZ REM OUT REM IN BATT+ VOR DEM ANSCHLIESSEN Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromver- sorgung oder Störgeräusche sowie Verzerrungen zur Folge haben.
  • Page 6 INSTALLATIONSHINWEISE AUTOMATISCHE EINSCHALTFUNKTION (AUTO TURN-ON) BLAU/WEISS (4) BLAU/WEISS (3) REM OUT VERBINDEN SIE DIE BLAU/WEISSEN KABEL UM DIE AUTOMATISCHE REM IN EINSCHALTFUNKTION (AUTO TURN-ON) ZU AKTIVIEREN. BATT+ EINSCHALTFUNKTION PER REMOTE-SIGNAL BLAU/WEISS (3) VERBINDEN SIE DAS BLAUE/WEISSE KABEL MIT DER REMOTE-LEITUNG DES STEUERGERÄTS/AUDIORADIOS REM OUT REM IN...
  • Page 7: Funktionen Und Bedienelemente

    FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE REM OUT REM IN BATT+ Der REMOTE CONTROL-Anschluss dient zum Anschluss der mitgelieferten Bass-Fernbedienung. Mit der Bass-Fernbedienung kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Leuchtet die POWER LED, ist das Soundsystem betriebsbereit. Leuchtet die PROTECT LED, beachten Sie die Informationen unter „FEHLERBEHEBUNG“...
  • Page 8: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion, keine Power LED leuchtet Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Gerät angeschlossen. Erneute Überprüfung 4.
  • Page 9: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.
  • Page 10: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION The sound system is designed for the installation in a spare wheel recess in the trunk, which should have at least a diameter of about 50 cm and a height of 15 cm.
  • Page 11: Electrical Interconnection

    INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION WARNING: Use only the included cable adapters to connect the device. BLACK REM OUT REM IN BATT+ BEFORE CONNECTING Clean and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection. Make sure that all screws are fixed tight after the installation, because loose connections cause malfunctions, insufficient power supply or interferences.
  • Page 12 INSTALLATION INSTRUCTIONS AUTO TURN-ON FUNCTION BLUE/WHITE (4) BLUE/WHITE (3) REM OUT CONNECT THE BLUE/WHITE CABLES TO ACTIVATE THE REM IN AUTO TURN-ON FUNCTION. BATT+ TURN-ON BY REMOTE SIGNAL BLUE/WHITE (3) CONNECT THE BLUE CABLE WITH THE REMOTE OUTPUT OF THE HEAD UNIT/RADIO REM OUT REM IN BATT+...
  • Page 13: Functional Instructions

    FUNCTIONAL INSTRUCTIONS FEATURES AND OPERATIONAL CONTROLS REM OUT REM IN BATT+ The REMOTE jack is for connecting the enclosed bass remote. With this controller you are able to adjust the bass level e.g. out of the driver’s seat. If the POWER LED lights up, the sound system is ready for operation. If the PROTECT LED lights up, refer to the chapter TROUBLE SHOOTING on page 15.
  • Page 14: General Notes

    GENERAL NOTES SPECIFICATIONS MODEL GP690 Subwoofer 15 x 23 cm (6 x 9“) Amplifier Output Power RMS 13,8 V 1 x 150 W Output Power MAX. 13,8 V 1 x 300 W Signal-to-Noise Ratio > 90 dB Frequency Range 25 - 150 Hz Lowpass Filter 50 - 150 Hz Subsonic Filter...
  • Page 15: Troubleshooting

    TROUBLE SHOOTING Malfunction: no function, no power LED Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the device is not correct Recheck 4.
  • Page 16 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de © Audio Design GmbH, All Rights Reserved...
