Power Dynamics PDY Series Instruction Manual page 5

UITPAKKEN
LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle
onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur
komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

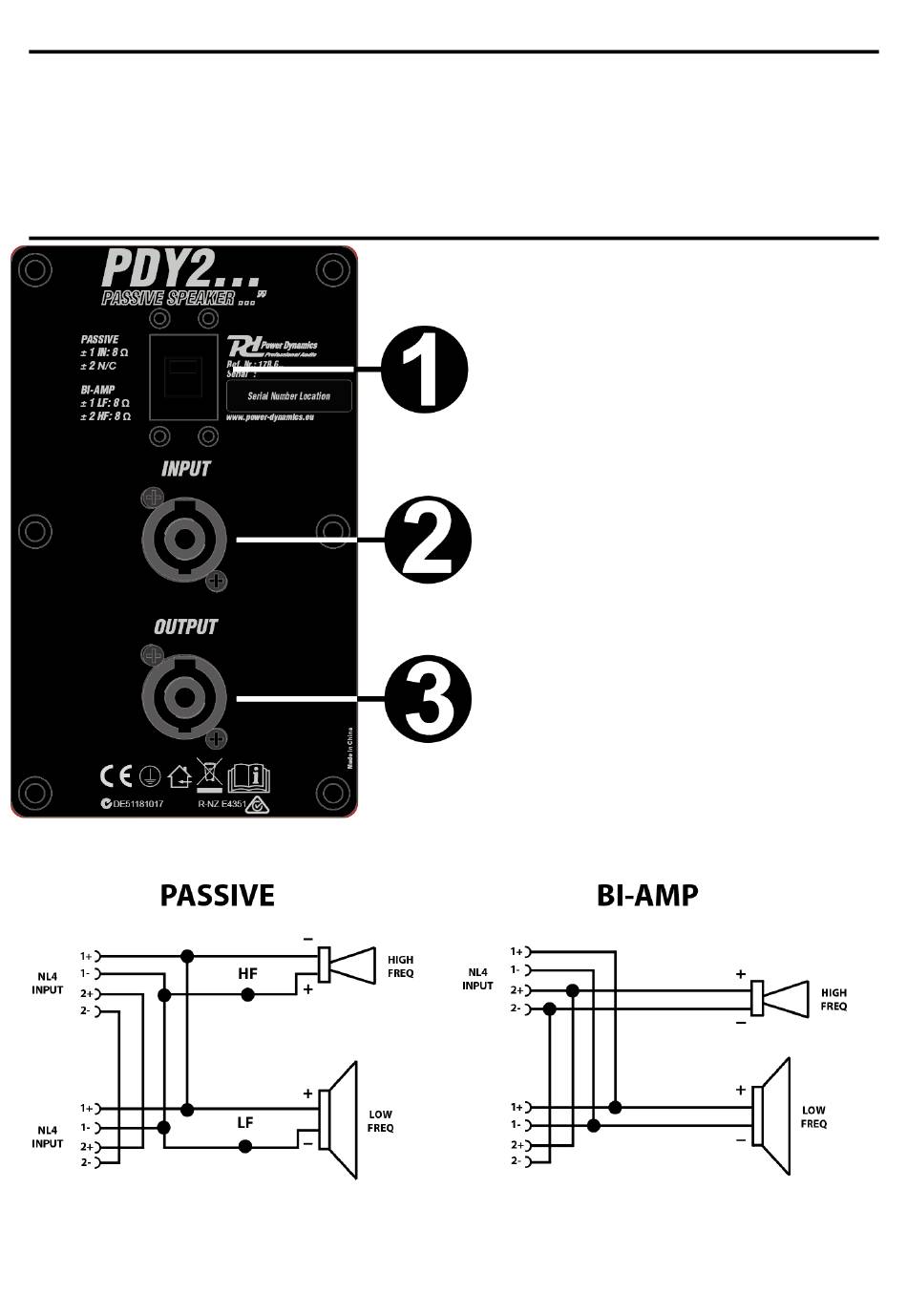

AANSLUITING
1. FILTER SCHAKELAAR: In de passieve modus kan
één enkele versterker worden gebruikt om alle drivers
in de luidspreker van voeding te voorzien. Het
volledige frequentiebereik wordt in de luidspreker
gebracht en de interne crossover van de luidsprekers
scheidt de frequenties, waardoor de juiste frequenties
aan de juiste driver worden geleverd. In het voorbeeld
van een 2-weg passieve luidspreker betekent dit dat
de enkele versterker zowel de HF-compressiedriver
als de LF-transducer van stroom voorziet. De interne
crossover zorgt voor zowel de frequentie als de
vermogensscheiding.
In de bi-amp modus kunnen twee
vermogensversterkers worden gebruikt. Dit geeft u
het voordeel dat u voor elke driver in de
luidspreker de beste specificaties kunt selecteren.
In een bi-amp configuratie wordt een externe
crossover gebruikt om de frequenties te scheiden
en dit splitst het signaal op naar de specifieke LF
versterker en de HF-versterker. Op deze manier
werkt elke versterker alleen op het gegeven
frequentiebereik en voorziet hij op zijn beurt de
corresponderende driver in de luidspreker van
voeding.
2. INGANG: Ontvang het signaal dat afkomstig is van
een externe versterker.
(PASSIVE +1/-1 aangesloten; +2 -2 niet aangesloten)
(BI-AMP +1/-1 LF, +2-2 HF)
3. UITGANG: Directe link voor het parallel aansluiten
van een tweede luidspreker.
(PASSIVE +1-1 aangesloten; +2 -2 niet aangesloten)
(BI-AMP +1/-1 LF, +2-2 HF)
5
