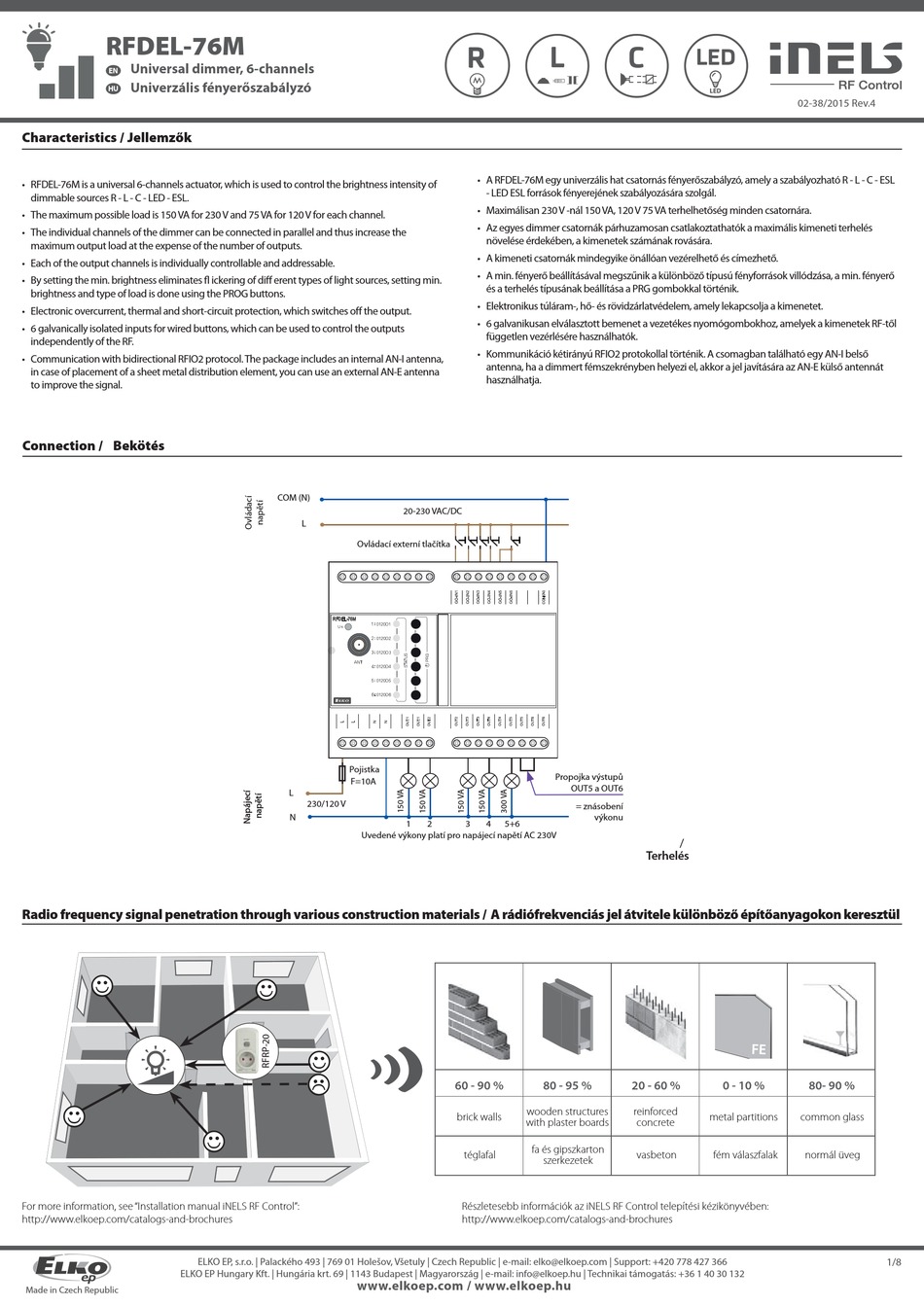

RFDEL-76M
Universal dimmer, 6-channels
EN
Univerzális fényerőszabályzó
HU
Characteristics /
Jellemzők
• RFDEL-76M is a universal 6-channels actuator, which is used to control the brightness intensity of
dimmable sources R - L - C - LED - ESL.
• The maximum possible load is 150 VA for 230 V and 75 VA for 120 V for each channel.
• The individual channels of the dimmer can be connected in parallel and thus increase the
maximum output load at the expense of the number of outputs.
• Each of the output channels is individually controllable and addressable.
• By setting the min. brightness eliminates fl ickering of diff erent types of light sources, setting min.
brightness and type of load is done using the PROG buttons.
• Electronic overcurrent, thermal and short-circuit protection, which switches off the output.
• 6 galvanically isolated inputs for wired buttons, which can be used to control the outputs
independently of the RF.
• Communication with bidirectional RFIO2 protocol. The package includes an internal AN-I antenna,
in case of placement of a sheet metal distribution element, you can use an external AN-E antenna
to improve the signal.
Connection /
Bekötés
Radio frequency signal penetration through various construction materials /
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
COM (N)
L
Ovládací externí tlačítka
Pojistka
F=10A
L
230/120 V
N
Uvedené výkony platí pro napájecí napětí AC 230V
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
R
L
• A RFDEL-76M egy univerzális hat csatornás fényerőszabályzó, amely a szabályozható R - L - C - ESL
- LED ESL források fényerejének szabályozására szolgál.
• Maximálisan 230 V -nál 150 VA, 120 V 75 VA terhelhetőség minden csatornára.
• Az egyes dimmer csatornák párhuzamosan csatlakoztathatók a maximális kimeneti terhelés
növelése érdekében, a kimenetek számának rovására.
• A kimeneti csatornák mindegyike önállóan vezérelhető és címezhető.
• A min. fényerő beállításával megszűnik a különböző típusú fényforrások villódzása, a min. fényerő
és a terhelés típusának beállítása a PRG gombokkal történik.
• Elektronikus túláram-, hő- és rövidzárlatvédelem, amely lekapcsolja a kimenetet.
• 6 galvanikusan elválasztott bemenet a vezetékes nyomógombokhoz, amelyek a kimenetek RF-től
független vezérlésére használhatók.
• Kommunikáció kétirányú RFIO2 protokollal történik. A csomagban található egy AN-I belső
antenna, ha a dimmert fémszekrényben helyezi el, akkor a jel javítására az AN-E külső antennát
használhatja.
20-230 VAC/DC
Propojka výstupů
OUT5 a OUT6
= znásobení
2
3
1
4
5+6
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
60 - 90 %
80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures
C
LED
výkonu
/
Terhelés
20 - 60 %
0 - 10 %
reinforced
metal partitions
concrete
vasbeton
fém válaszfalak
02-38/2015 Rev.4
80- 90 %
common glass
normál üveg
1/8
Advertisement
Table of Contents
Related Manuals for iNels RFDEL-76M
Summary of Contents for iNels RFDEL-76M
- Page 1 Characteristics / Jellemzők • A RFDEL-76M egy univerzális hat csatornás fényerőszabályzó, amely a szabályozható R - L - C - ESL • RFDEL-76M is a universal 6-channels actuator, which is used to control the brightness intensity of - LED ESL források fényerejének szabályozására szolgál.
- Page 2 RF control units. PROG gomb antenna connector / konektor pro anténu address / Az elem elején feltüntetett cím az RFDEL-76M elem programozására és cím rendszerelemenkénti vezérlésére szolgál. • LED OUT - output mode. • OUT LED - kimenet állapot jelzése.
- Page 3 Compatibility / Kompatibilitás The device can be combined with all system components, controls and devices Az egység kombinálható az iNELS RF Control és az iNELS RF Control minden of iNELS RF Control and iNELS RF Control rendszereszközével, vezérlőjével és egységével.
- Page 4 Programming / Programozás Press of programming button Three presses of your selected Press of programming button on actuator RFDEL-76M for button on the RF transmitter on actuator RFDEL-76M shorter 1 second will activate actuator assigns the function light scene then 1 second will fi nish pro-...
- Page 5 Programozás Press of programming button Assignment of the sunrise func- Press of programming button on actuator RFDEL-76M for tion is performed by fi ve presses longer then 5 seconds, will 1 second will activate actua- of the selected button on the RF...
- Page 6 02-38/2015 Rev.4 After the desired time has Press of programming button elapsed, the timing mode on actuator RFDEL-76M shorter ends by pressing the but- then 1 second will fi nish pro- ton on the RF transmitter, to gramming mode. The LED lights...
- Page 7 A törlés nem érinti a beállított memória funkciót. Selecting the memory function / Memória funkció kiválasztása Press of programming button on receiver RFDEL-76M for 1 second Pressing the programming button on the RFDEL-76M receiver for will activate receiver RFDEL-76M into programming mode. LED is less than 1 second will fi...
- Page 8 Attention: Figyelem: When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units. Az iNELS RF Control rendszer telepítésénél ügyeljen az egyes egységek között kötelezően betartandó Between the individual commands must be an interval of at least 1s.
