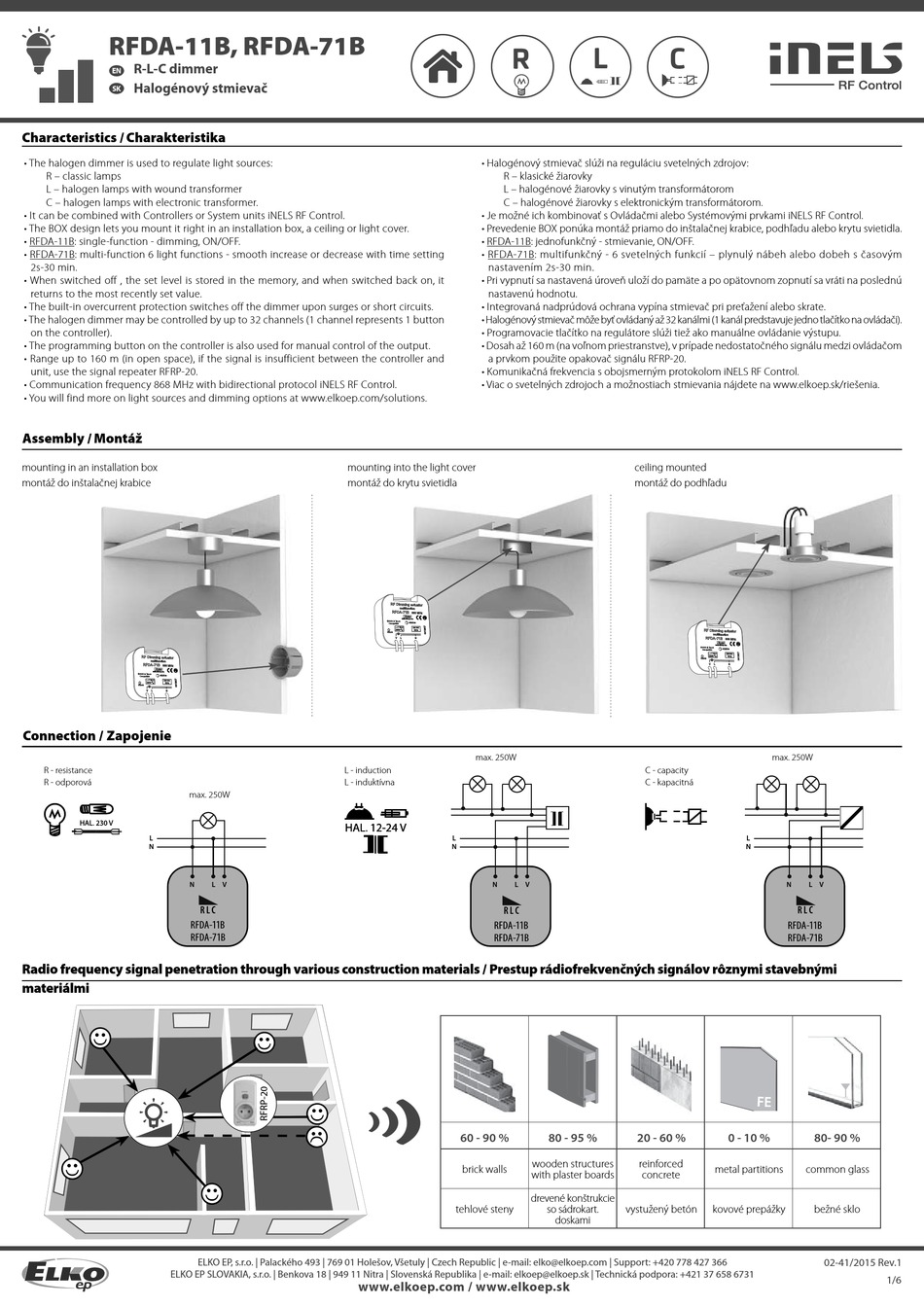

iNels RFDA-11B Quick Start Manual

RFDA-11B, RFDA-71B
R-L-C dimmer
EN
Halogénový stmievač
SK
Characteristics / Charakteristika
• The halogen dimmer is used to regulate light sources:
R – classic lamps
L – halogen lamps with wound transformer
C – halogen lamps with electronic transformer.
• It can be combined with Controllers or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or light cover.
• RFDA-11B: single-function - dimming, ON/OFF.
• RFDA-71B: multi-function 6 light functions - smooth increase or decrease with time setting
2s-30 min.
• When switched off , the set level is stored in the memory, and when switched back on, it
returns to the most recently set value.
• The built-in overcurrent protection switches off the dimmer upon surges or short circuits.
• The halogen dimmer may be controlled by up to 32 channels (1 channel represents 1 button
on the controller).
• The programming button on the controller is also used for manual control of the output.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and
unit, use the signal repeater RFRP-20.
• Communication frequency 868 MHz with bidirectional protocol iNELS RF Control.
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
Assembly / Montáž
mounting in an installation box
montáž do inštalačnej krabice
Connection / Zapojenie
R - resistance
R - odporová
max. 250W
L
N
N
RFDA-11B
RFDA-71B
Radio frequency signal penetration through various construction materials /
materiálmi
☺
☺
ELKO EP SLOVAKIA, s.r.o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: elkoep@elkoep.sk | Technická podpora: +421 37 658 6731
mounting into the light cover
montáž do krytu svietidla
L - induction
L - induktívna
L V
R L C
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.sk
R L
• Halogénový stmievač slúži na reguláciu svetelných zdrojov:
R – klasické žiarovky
L – halogénové žiarovky s vinutým transformátorom
C – halogénové žiarovky s elektronickým transformátorom.
• Je možné ich kombinovať s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu svietidla.
• RFDA-11B: jednofunkčný - stmievanie, ON/OFF.
• RFDA-71B: multifunkčný - 6 svetelných funkcií – plynulý nábeh alebo dobeh s časovým
nastavením 2s-30 min.
• Pri vypnutí sa nastavená úroveň uloží do pamäte a po opätovnom zopnutí sa vráti na poslednú
nastavenú hodnotu.
• Integrovaná nadprúdová ochrana vypína stmievač pri preťažení alebo skrate.
• Halogénový stmievač môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačítko na ovládači).
• Programovacie tlačítko na regulátore slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 160 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
• Viac o svetelných zdrojoch a možnostiach stmievania nájdete na www.elkoep.sk/riešenia.
max. 250W
L
N
N L V
R L C
RFDA-11B
RFDA-71B
Prestup rádiofrekvenčných signálov rôznymi stavebnými
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart. vystužený betón
doskami
C
ceiling mounted
montáž do podhľadu
max. 250W
C - capacity
C - kapacitná
L
N
N L V
R L C
RFDA-11B
RFDA-71B
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
kovové prepážky
80- 90 %
bežné sklo
02-41/2015 Rev.1
1/6
