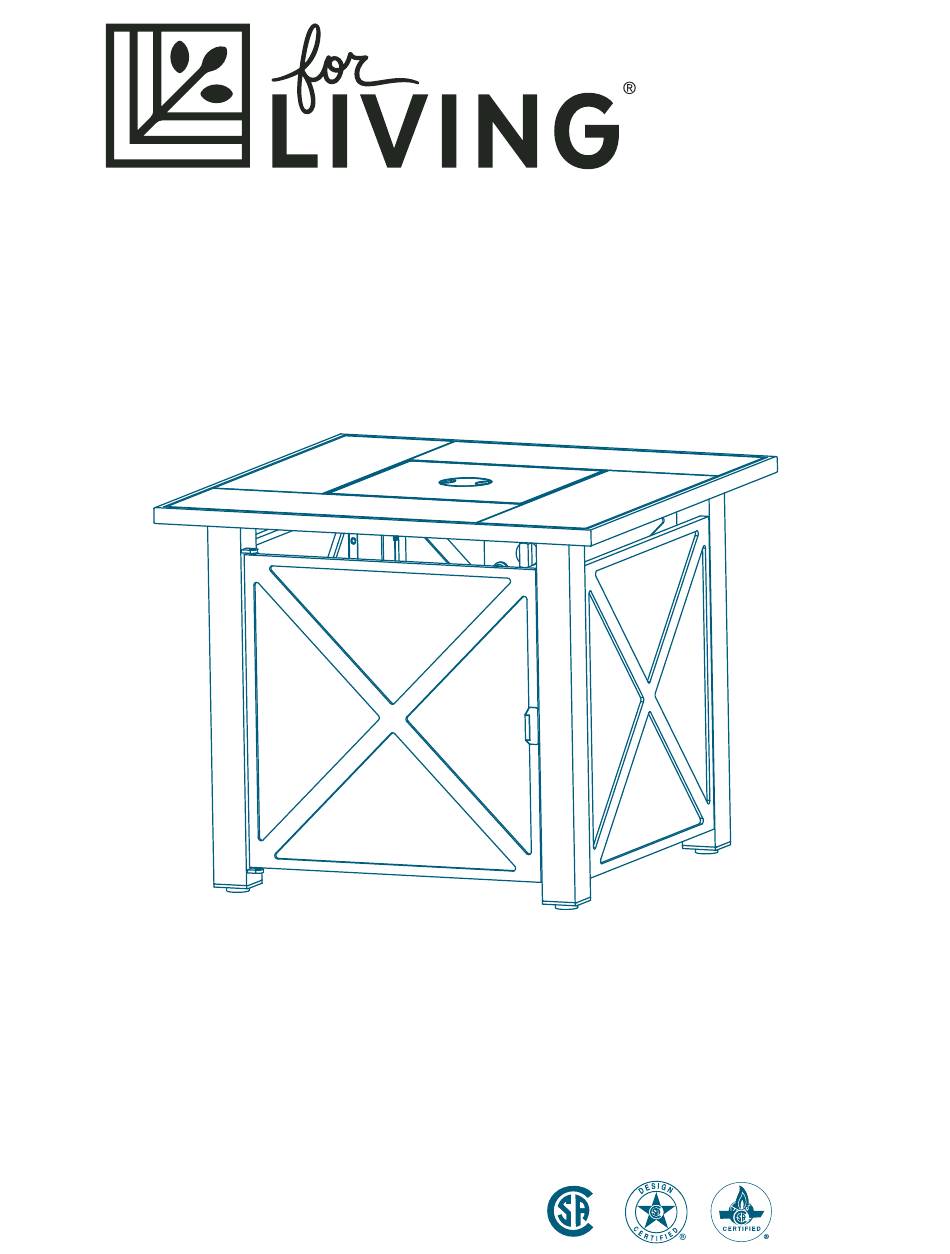

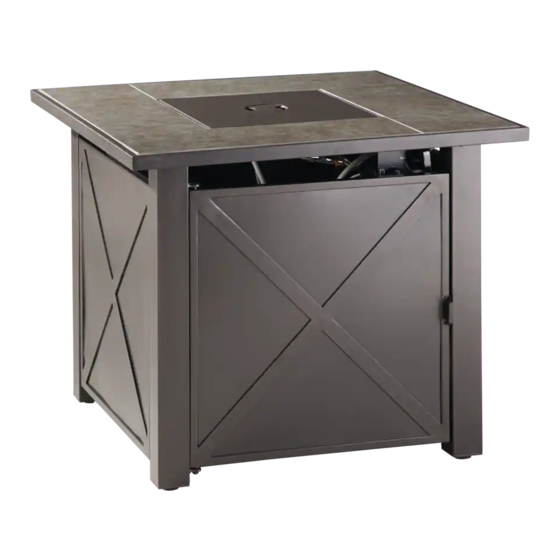

Plateau Outdoor Gas Fireplace
Product No. 085-1570-4
Model No. FHTS80073A
ASSEMBLY INSTRUCTIONS
Toll-free: 1-877-483-6759
IMPORTANT: Improper installation, adjustment, alteration, service or maintenance can
cause injury or property damage. Read the owner's manual thoroughly before installing or
servicing this equipment. If the information in this manual is not followed exactly, a fire or
explosion may result causing property damage, personal injury or loss of life.
Keep this manual for future reference.
C
US

Advertisement

loading
Need help?

Need help?

Do you have a question about the Plateau FHTS80073A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for for Living Plateau FHTS80073A

Summary of Contents for for Living Plateau FHTS80073A

  • Page 1 Plateau Outdoor Gas Fireplace Product No. 085-1570-4 Model No. FHTS80073A ASSEMBLY INSTRUCTIONS Toll-free: 1-877-483-6759 IMPORTANT: Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Read the owner’s manual thoroughly before installing or servicing this equipment. If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life.
  • Page 2 Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8...

  • Page 3: What To Do If You Smell Gas

    Product No. 085-1570-4 • Model No. FHTS80073A WARNING For your safety: For outdoor use only (outside, non-enclosed area). Do not use for cooking. WARNING If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life.

  • Page 4: Carbon Monoxide Hazard

    DANGER If you smell gas: 1. Shut off gas to appliance. 2. Extinguish any open flame. 3. If odour continues, keep away from the appliance and immediately call your gas supplier or your fire department. Failure to follow these instructions could result in fire or explosion, which could cause property damage, personal injury, or death.
  • Page 5 Important Safety Instructions Parts List Assembly Operation Cleaning and Maintenance Troubleshooting Warranty Specifications This appliance complies with “ANSI Z21.97-2017/CSA 2.41-2017, Outdoor Decorative Gas Appliances.” IMPORTANT: RETAIN FOR FUTURE REFERENCE, AND READ CAREFULLY.

  • Page 6: Important Notice

    Product No. 085-1570-4 • Model No. FHTS80073A WARNING FIRE TABLE IS FOR OUTDOOR USE ONLY Installation and repair should be done by a qualified service person. The appliance should be inspected before use and at least annually by a qualified service person. More frequent cleaning may be required as necessary.
  • Page 7 • The use of alcohol, prescription or non-prescription drugs may impair an individual’s ability to properly assemble or safely operate this outdoor fire table. • DO NOT use in an explosive atmosphere. Keep gas fire table area a clear and free from combus- tible materials, such as gasoline.

  • Page 8: Propane (Lp) Dangers And Warnings

    Product No. 085-1570-4 • Model No. FHTS80073A ATTENTION: Any alteration of the outdoor fire table that is not specifically directed in the operations manual will void manufacturer warranty. PROPANE (LP) DANGERS AND WARNINGS LP GAS LP gas is flammable and hazardous if handled improperly. Become aware of the characteristics before using any LP gas product.

  • Page 9: Hose And Regulator Assembly And Replacement

    • Hand turn the manual gas control valve. Never use tools. If the valve will not turn by hand, do not try to repair it. Call a certified gas technician. The use of force or any self-attempted repair may result in a fire or explosion.
  • Page 10 Product No. 12-3456 Product No. 085-1570-4 • Model No. FHTS80073A Model No. 12345 • LAVA ROCKS WARNING: 1. Lava rocks may have sharp edges. Wear safety glasses and gloves when handling. 2. If changing or substituting the lava rocks with other media, use lava rocks/pumice stones/glass shards/glass beads available from your local authorized dealer/distributor.
  • Page 11 AAA Battery - 1 Burner Lid - 1 Table Top - 1 Burner Bowl - 1 (pre-assembled) Right Front Leg - 1 Burner Ring - 1 (pre-assembled) Left Front Leg - 1 Pilot Housing - 1 (pre-assembled) Left Back Leg - 1 Flame Igniter - 1 (pre-assembled) Right Back Leg - 1 Switch Knob - 1 (pre-assembled)
  • Page 12 Product No. 085-1570-4 • Model No. FHTS80073A Step 1 Requires B, C, D, E, F, AA Carefully place the table top (B) upside down on a soft, flat surface. Line up the bolt holes on the table top (B) with the corresponding bolt holes on the table legs (C, D, E and F).
  • Page 13 Step 2 Requires C, D, E, F, G, AA Line up the bolt holes on the table legs (C, D, E and F) with the corresponding bolt holes on the wall panel (G). Insert M6x15 bolt and washer (AA) and tighten by hand. Repeat this step to assemble the other two wall panels (G) to the corresponding table legs (C, D, E and F).
  • Page 14 Product No. 085-1570-4 • Model No. FHTS80073A Step 3 Requires C, E, I, AA Line up the bolt holes on the cross bar support (I) with the corresponding bolt holes in the table legs (C and E). Insert M6x15 bolt and washer (AA) and tighten by hand.
  • Page 15 Step 4 Requires C, D, E, F, J, AA Line up the bolt holes of the tank support (J) with the corresponding bolt holes on the table legs (C, D, E and F). Insert M6x15 bolt and washer (AA) and tighten by hand.
  • Page 16 Product No. 085-1570-4 • Model No. FHTS80073A Step 5 Requires D, H, BB, CC, DD Line up the bolt holes on the door panel (H) with the corresponding bolt holes on the left front table leg (D). Insert bolt (BB) and washer (CC) to the left front leg (D) tighten using the hex key (DD).
  • Page 17 Step 6 Requires B, K, O Turn the assembled fire table the correct way up and place the lava rocks (K) into the burner bowl. To ensure proper function, the screen on the pilot housing (O) should not be covered by lava rocks. Igniter Box Burner Tube...
  • Page 18 Product No. 085-1570-4 • Model No. FHTS80073A Step 7 Requires A, B Place the burner lid (A) over the burner bowl. Make sure to remove the burner lid (A) before lighting. Do not place the lid back onto the burner bowl until it has cooled down.
  • Page 19 Step 8 Requires L, P, Q Insert the included battery (L) and switch knob (Q) into the flame ignitor (P) and twist the button cover on. Do not over-tighten. WARNING: Battery may contain mercury. Do not throw battery into the fire. Battery must be disposed of and recycled properly as hazardous waste.
  • Page 20 Product No. 085-1570-4 • Model No. FHTS80073A Step 9 Inserting LP Gas Tank WARNING: Make sure LP gas tank valve is closed. 1. Loosen LP gas tank retainer bolt by turning counter-clockwise. 2. Place precision-filled LP gas tank upright into the hole of the fireplace base so the tank valve is facing the gas line connection.
  • Page 21 Step 10 Connecting LP Gas Tank Requires R Before connecting be sure there is no debris caught in the head of the LP gas tank, head of the regulator valve or in the head of the burner or burner parts. Connect the propane hose (R) to the gas tank by turning knob clockwise until it stops.
  • Page 22 Product No. FHWS80021D • Model No. 085-1577-0 Product No. 085-1570-4 • Model No. FHTS80073A Step 11 Disconnecting LP Gas Tank Requires R Before disconnecting the propane hose (R) make sure the LP gas tank valve is "CLOSED." Disconnect the propane hose (R) from the LP gas tank by turning the knob counter-clockwise until loose.
  • Page 23 WARNING 1. Make sure the regulator hose and valve connections are securely fastened to the burner and the tank. 2. Before using this outdoor fireplace, make sure you have read, understood, and are following all information provided in the “Important Safeguards” section. 3.
  • Page 24 Product No. 085-1570-4 • Model No. FHTS80073A Step 13 Tank/Gas Line Connection Leak Test 1. Make 2-3 oz of leak detection solution by mixing one part liquid dishwashing soap with three parts water. 2. Make sure control knob is in the “OFF” position. 3.
  • Page 25 Step 14 Requires H Once the LP gas tank is installed, close the door (H).
  • Page 26 Product No. 085-1570-4 • Model No. FHTS80073A WARNING: NEVER light the burner with the cover on the outdoor fireplace. PROPER FLAME HEIGHT 15 1/2 to 26 1/2” (40 to 67 cm) CAUTION: Keep outdoor gas appliance area clear and free from combustible materials, gasoline and other flammable vapours and liquids.
  • Page 27 LIGHTING (CONTINUED) 12. After lighting, observe the burner flame and make sure all burner ports are lit and flame height matches illustration on page 26. CAUTION: If ignition does not occur in 5 seconds, turn control knob to “OFF”, wait 5 minutes, fan with a newspaper or magazine and repeat lighting procedure.
  • Page 28 Product No. 085-1570-4 • Model No. FHTS80073A Model No. 12345 Model No. 12345 • • Cleaning Surfaces 1. Wipe surfaces clean with mild dishwashing detergent or baking soda mixed with water. 2. For stubborn stains, use a citrus-based cleaner and a nylon scrubbing brush. 3.
  • Page 29 Make sure regulator is securely attached to LP gas tank valve is closed the LP gas tank per “Installing LP Gas Tank,” then turn LP gas tank valve to “OPEN” LP gas tank is low or empty Exchange, refill or replace LP gas tank 1.
  • Page 30 Product No. 085-1570-4 • Model No. FHTS80073A Model No. 12345 Model No. 12345 Model No. 12345 • • • Exchange, refill or replace LP gas tank Out of gas 1. Turn control knob to “OFF” 2. Wait 30 seconds and light outdoor fireplace per “Lighting”...
  • Page 31 This FOR LIVING product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace a defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or breakage due to misuse and/or abuse.
