Graff G-6951-C16B Installation Instructions Manual

Dear Customer
Thank you for selecting our product. We are confident we can fully satisfy
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
and fitting production.
For care, use soft towel with soap and water only! Under no
ATTENTION!
circumstances should you use any chemicals.
5"
127mm
2-3/16"
55mm
O
For easy installation of your
•
GRAFF faucet you will need:
•
to READ ALL the instructions completely before beginning,
to READ ALL the warnings, care and maintenance information.
• •
To complete the project, you should:
gather the tools and all the parts you will need,
•
prepare the mounting area,
•
mount the faucet,
•
connect the supply lines,
finally test and flush the faucet.
•
You should have the following tools:
hex key (included in the box).
1 HAND SHOWER
2 HANDLE BASE
3 O-RING 46X2
4 HOSE NUT CASING
5 SHOWER HOSE G1/2" FT - M15x1 MT, 59" (1500mm) LENGTH
6 SECURING INSERT
7 CHECK VALVE
8 SCREW
9 HANDLE
10 DIVERTER BASE
11 BASE
12 SCREW
13
HEAD SPINDLE ELONGATION
14 SLEEVE
15 O-RING 8X3
16 SCREW
17 SCREW
18 HANDLE KNOB
K1 2MM HEX KEY
K2 2,5MM HEX KEY
IOG 2881.20
EL ACABADO DE LA DUCHA Y DE LA VÁLVULA DEL DESVIADOR
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
ENGLISH
G-6955-LM48B
Model
Modelo
3-3/8"
86mm
ENGLISH

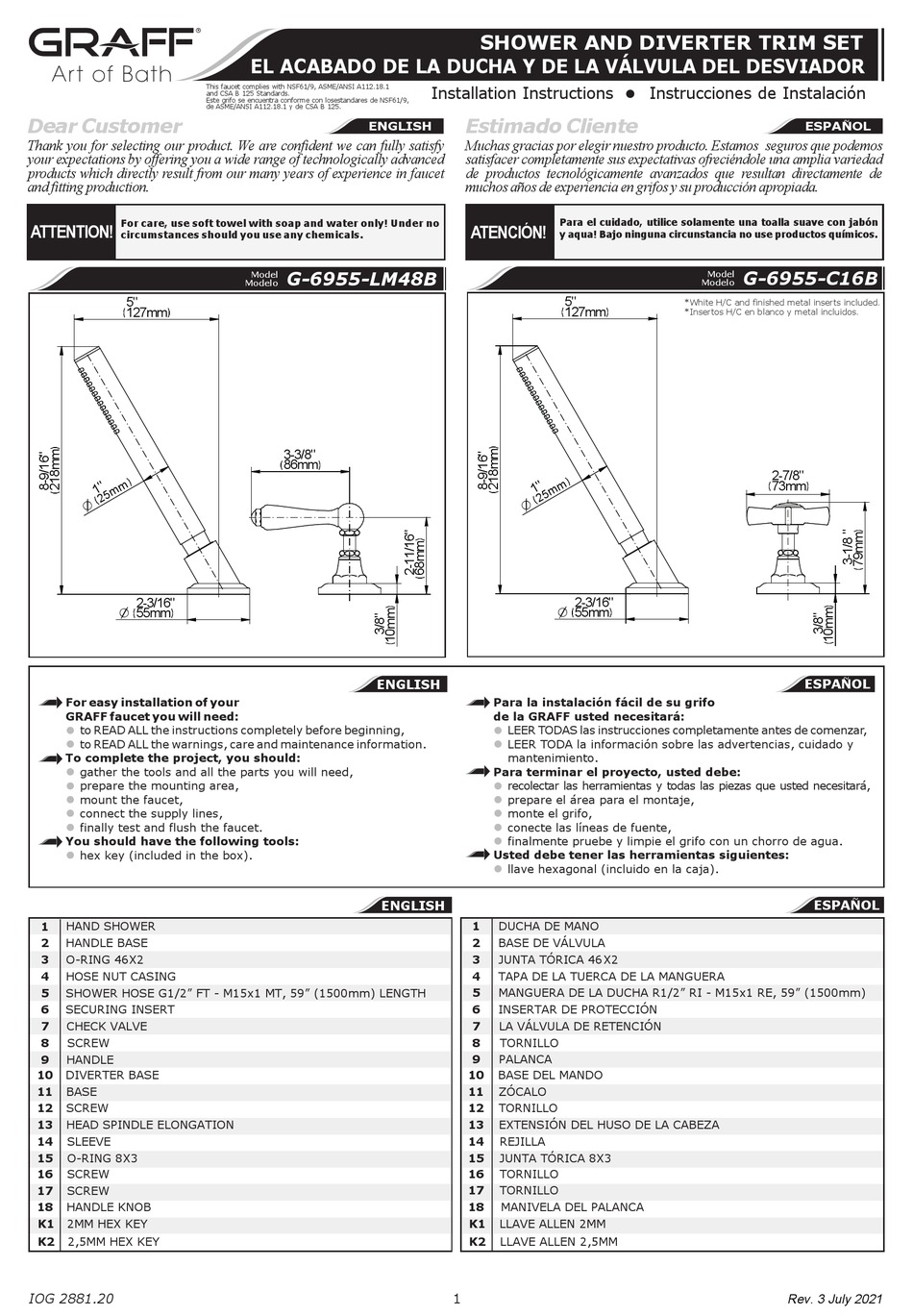

SHOWER AND DIVERTER TRIM SET
Installation Instructions
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
de productos tecnológicamente avanzados que resultan directamente de
muchos años de experiencia en grifos y su producción apropiada.
ATENCIÓN!
Para la instalación fácil de su grifo
•
de la GRAFF usted necesitará:
•
LEER TODAS las instrucciones completamente antes de comenzar,
LEER TODA la información sobre las advertencias, cuidado y
mantenimiento.
•
Para terminar el proyecto, usted debe:
•
recolectar las herramientas y todas las piezas que usted necesitará,
•
prepare el área para el montaje,
• •
monte el grifo,
conecte las líneas de fuente,
finalmente pruebe y limpie el grifo con un chorro de agua.
•
Usted debe tener las herramientas siguientes:
llave hexagonal (incluido en la caja).
ENGLISH
1 DUCHA DE MANO
2 BASE DE VÁLVULA
3 JUNTA TÓRICA 46X2
4 TAPA DE LA TUERCA DE LA MANGUERA
5 MANGUERA DE LA DUCHA R1/2" RI - M15x1 RE, 59" (1500mm)
6
INSERTAR DE PROTECCIÓN
7 LA VÁLVULA DE RETENCIÓN
8 TORNILLO
9
PALANCA
10
BASE DEL MANDO
11 ZÓCALO
12 TORNILLO
13
EXTENSIÓN DEL HUSO DE LA CABEZA
14 REJILLA
15 JUNTA TÓRICA 8X3
16 TORNILLO
17 TORNILLO
18 MANIVELA DEL PALANCA
K1 LLAVE ALLEN 2MM
K2 LLAVE ALLEN 2,5MM
1
•
Instrucciones de Instalación
Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
Model
Modelo
5"
*White H/C and finished metal inserts included.
127mm
*Insertos H/C en blanco y metal incluidos.
2-3/16"
55mm
O
~
ESPANOL
G-6955-C16B
2-7/8"
73mm
~
ESPANOL
~
ESPANOL
Rev. 3 July 2021
